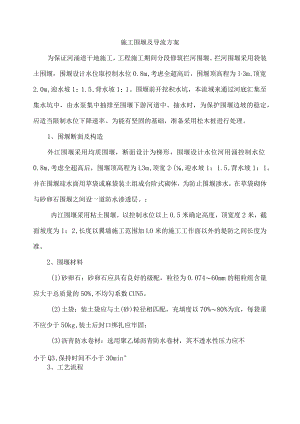

施工围堰及导流方案.docx

施工围堰及导流方案为保证河涌道干地施工，工程施工期间分段修筑拦河围堰。拦河围堰采用袋装土围堰，围堰设计水位取控制水位0.8m,考虑全超高后，围堰顶高程为l3m,顶宽2.0m,迎水坡1：1.5,背水坡1：1。围堰前开挖积水坑，本流域来通过河底汇集至集水坑中，由水泵集中抽排至围堰下游河道中。抽水时，为保护围堰边坡的稳定，应适当限制水位下降速率。为能有坚固的基础，准备采用松木桩进行处理。1、围堰断面及构造外江围堰采用均质围堰，断面设计为梯形，围堰设计水位河用涌控制水位0.8m,考虑全超高后，围堰顶高程为L3m,顶宽2(,迎水坡1：1.5,背水坡1：1。并在围堰迎水面用草袋或麻袋装土组成台阶式砌体，为防止围堰渗水，在草袋砌体与砂卵石围堰之间设一道防水渗透层。：内江围堰采用粘土围堰。以控制水位以上0.5米确定高度，顶宽度2米，截面坡度为1：2,长度以翼墙施工范围加LO米的施工工作面以外的堤防之间长度为准。2、围堰材料(1)砂卵石：砂卵石应具有良好的级配，粒径为0.07460mm的粗粒组含量应大于总质量的50%,不均匀系数CUN5。(2)土袋：装土袋应与土(砂)粒径相匹配，充填度以70%80%为宜，每袋重不应少于50kg,装土后封口绑扎应牢固；(3)沥青防水卷材：选用聚乙烯沥青防水卷材，其不透水性压力应不小于Q3,保持时间不小于30min°3、工艺流程4、围堰施工采用进占法挤淤施工。抛投土袋用滑板，使土袋准确入水叠压；若遇水流流速过大，可将几个土袋捆绑抛投。土袋抛投至常水位后，在背水面先用塑料布通铺一层，再用聚乙烯沥青防水卷材铺设，沥青防水卷材铺设时，其长边搭接宽度不小于IOOmm,短边搭接宽度不小于150mm。卷材防水渗透层铺设完毕，即用砂卵石进行围堰主体填筑，对于围堰有局部渗水的地方，可采用混凝土进行灌浆处理。围堰施工完毕，在背水面应通挖一条截水沟，截水沟为倒梯形，上口宽800mm,下口宽500mm,深600mmo截水沟内放置抽水泵进行抽水，本工程拟采用8台电动抽水机潜水泵进行抽水，使围堰背水面内无积水。6、围堰拆除(1)为便于后期围堰的拆除，围堰水下部分不宜选用过大卵石。(2)围堰拆除必须待河堤迎水面模板拆除以及交通桥、启闭机房脚手架拆除后进行，围堰拆除可采用挖掘机，并配备运输船进行土石运输。(3)为保证围堰后期拆除，挖掘机有足够的停机面，可采用先将围堰与堤身间的凹处用粘土回填至围堰顶面，再将挖掘机停立面围堰顶上，逐步后退拆除。6、安全措施(1)进行围堰施工的人员应选用会游泳、水性好的工人施工。(2)在围堰上设置水位标杆，随时关注水位变化，以防患于未然。(3)春季多雨季节，应密切注意天气预报，根据预报情况对围堰进行加高和加固。(4)施工现场应配备救生衣、救生圈，以防止溺水现象发生，保证作业人员安全。
