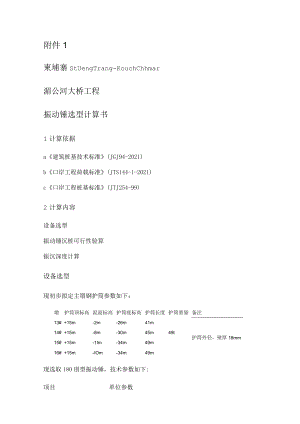

附件1柬埔寨StUengTrang-KouchChhmar湄公河大桥工程振动锤选型计算书1计算依据a建筑桩基技术标准(JGJ94-2021)b口岸工程荷载标准(JTS144-1-2021)c口岸工程桩基标准(JTJ254-99)2计算内容设备选型振动锤沉桩可行性验算振沉深度计算设备选型现初步拟定主墩钢护筒参数如下：墩护筒顶标高泥面标高护筒底标高护筒长度护筒重量备注13#+15m-2m-26m41m14#+15m-8m-30m45m49t护筒外径，壁厚18mm15#+15m-1Im-34m49m16#+15m-IOm-34m49m现选取180刖型振动锤，技术参数如下:项目单位参数电动机功率kW180静偏心力矩1500激振力KN01240最大振动频率(转速)r/min1000空载振幅mm空载加速度g11允许拔桩力t60振动质量kg13320所选振动锤需知足以下三个大体条件，方可沉桩成功：一、振动锤的激振力F皿大于被振构件与土的动侧摩阻力Qsll二、振动系统的工作振幅A大于振沉到要求深度所需的最小振幅;3、振动系统的总质量Q。大于振沉构件的动端阻力R。振动锤沉桩可行性验算激振力验算依照日本体会公式，振动锤沉桩所需知足的条件如下：FmaX2Qst=QsU=Umin+(I-Umin)”式中为振动加速度比依照体会推荐：砂质±：Umin=淤泥质粘土：Umin二，粘土：Umin=,钢材的B值为。依照DZJ180型振动锤技术参数，可计算u=min+(I-Umin)e-=依照15#墩最长钢护筒计算动侧摩阻力值为则Qt=*(35*+40*+45*+50*)二VFnW124OKN结论：180KW振动锤激振力知足振动沉桩要求。振幅验算当激振器振幅很小时，沉入并非发生，只有当振幅超过某必然值时，才可实现沉桩，这一A。称为起始振幅。在水下的砂质土壤中，起始振幅达到2mm能够实现振沉。工作振幅A二偏心力矩/振动质量=1500*103/*101=>A0=2mm结论：180KW振动锤工作振幅知足振动沉桩要求。动端阻力验算振动锤系统的总重量Q。需大于振沉构件的动端阻力R钢护筒外径，端部设置增强抱箍，管体及抱箍厚度均为18mm。那么护筒端部横截面积为*=m2动端阻力为R=*200=振动锤系统总质量Q0=IIt=I10KN>R=结论：180KW振动锤动端阻力小于振动系统质量，知足振动沉桩要求。综上所述，1316#墩钢护筒长度别离为41m、45m、49m、49m,即承台底以下长度较原图纸减少5m,选用180Kw振动锤情形下，可知足施工需要，将钢护筒振沉到位。沉桩深度计算以15#墩为例计算。以激振力计算振沉深度15#墩地质资料如下：承载力推荐值岩土名称层底标高(m)层底深度(m)层厚(m)地基承载力基本容许值fa(kPa)钻孔灌注桩桩侧的摩阻力标准值q>k(kPa)细砂14035细砂16040粗砂18045含砂粉质黏土20050180KW振动锤最大激振力为1390KN,假设将护筒完全沉设到位，那么FmHX=Qst=UQs可计算得护筒极限静侧摩阻力为QS=依照15#墩钻孔地质资料可计算得护筒底标高为-36m,即承台底以下45m,结合护筒顶标高+15m,那么钢护筒长度达到51m。以振幅计算振沉深度工作振幅A=偏心力矩/振动质量即当A=A。时，振沉深度最大，即护筒重量Q=15002=750KN=75t,依照钢护筒结构，可计算得护筒总长度大于51m。因护筒动端阻力较小，不在另行计算。由及条计算可得，180KW振动锤理论可振沉护筒至底标高-36m,即较原设计减少3m长度，最大护筒长度为51m。同时本计算书为纯理论计算，实际振沉深度可能不能达到理论计算深度，故我方仍建议将主墩护筒减少5m长度，即护筒底标高为-34m,承台底以下长度为43mo
