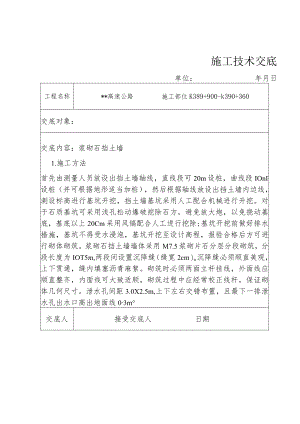

施工技术交底单位：年月日工程名称*高速公路施工部位K389+900-k390+360交底对象：交底内容：浆砌石挡土墙1.施工方法首先由测量人员放设出挡土墙轴线，直线段可20m设桩，曲线段IOnI设桩（并可根据地形适当加桩），然后根据轴线放设出挡土墙内边线，测设标高进行基坑开挖，挡土墙基坑采用人工配合机械进行开挖。对于石质基坑可采用浅孔松动爆破挖除石方，避免放大炮，以免挠动基底，基底以上20Cm采用风镐配合人工进行挖除;基坑开挖前做好排水措施，基坑不得受水浸泡，基坑开挖至设计高程，报验合格后方可进行砌体砌筑。浆砌石挡土墙墙体采用M7.5浆砌片石分层分段砌筑，分段长度为IOT5,两段间设置沉降缝（缝宽2cm）o沉降缝必须顺直美观，上下贯通，缝内填塞沥青麻絮。砌筑时必须两面立杆挂线，外面线应顺直整齐，内面线可大致适顺，砌筑过程中应经常校正线杆，保证砌体几何尺寸。泄水孔间距3.0X2.5m,上下左右交错布置，且最下一排泄水孔出水口高出地面线03m°交底人接受交底人日期施工技术交底单位：年月日工程名称*高速公路施工部位K389+900-k390+360交底对象：2.施工技术要求及质量控制措施a.片石厚度不小于15Cnb镶面石料选尺寸稍大且具有较平整的表面，稍加粗凿，其强度不小于30Mpa,并能满足耐久性要求。b.砂浆配合比通过现场试验而定，控制良好水灰比，当所用材料变化时，配合比也要重新确定，确保砂浆标号。C.砂浆所用水泥和砂要符合规范要求，砂子采用中粗砂，砂浆采取机械拌合，随施工段设置移动式小型拌合机拌制砂浆，小型运输车运输砂浆，随拌随用，使之保持良好的和易性和适宜的稠度。d.在砌石前每块片石用干净水洗净润湿，砌筑基础第一层石块时若基底为岩层或混凝土基础，应先将基底表面湿润再座浆砌筑；若基底为土质，可直接座浆砌筑。所有石块均座于新拌砂浆之上，在砂浆凝固前，所有缝要满浆，石块固定就位。e.所有石料均应分层砌筑，宜以23层砌块组成一个工作层，每一工作层水平缝应大致找平。各工作层竖缝应相互错开，交底人接受交底人日期施工技术交底单位：年月日工程名称*高速公路施工部位K389÷900-k390÷360交底对象：不得贯通。各砌层石块应安放稳固，砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实，片石应相互咬接，砌缝宽度一般不应大于4cm,较大砌块应使用于下层，安砌时应选取形状和尺寸较为合适的砌块，尖锐部分应敲除。竖缝较宽时应在砂浆中塞以小石块，不得在石块下面用高于砂浆砌缝的小石片支垫。当坛工结构较大时，则分段砌筑。砌筑时，相邻高差不大于1.2m,段与段之间设伸缩缝或沉降缝，各段水平砌缝一致。砌筑上层块时，应避免振动下层砌块。砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。d.片石砌筑里外层应交错连成一体分层一致，砌筑整齐，砌体外露面石块应大致方正，表面无大的凹凸，外露面预留深约2cm的空缝备作勾缝用，护坡及锥坡的勾缝待填土稳定后进行。f.砌筑时，应先铺角隅石和镶面石，并相互锁合，如果石块松动或砌缝开裂，应将石块提起，把垫层与砌缝砂浆清扫干净，然后将石块重新铺砌在新砂浆上。交底人接受交底人日期施工技术交底单位：年月日工程名称*高速公路施工部位K389÷900-k390+360交底对象：h.勾好缝的砌体在完工后，视水泥种类及气候情况，在7至14天内进行洒水养生以保证砂浆强度。交底人接受交底人日期
