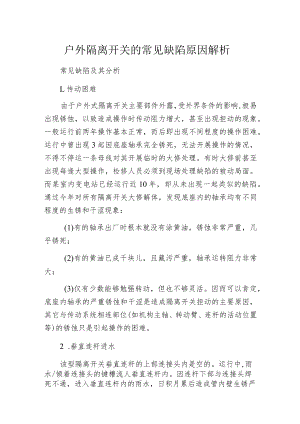

户外隔离开关的常见缺陷原因解析.docx

户外隔离开关的常见缺陷原因解析常见缺陷及其分析L传动困难由于户外式隔离开关主要部件外露，受外界条件的影响,极易出现锈蚀，以致造成操作时传动阻力增大，甚至出现拒动的现象。一般运行前两年操作基本正常，而后即出现不同程度的操作困难。运行中曾出现3起因底座轴承完全锈死，无法开展操作的情况，不得不停运一条母线对其开展临时的大修处理。有时大修前甚至出现每逢大型操作，检修人员必须到现场处理缺陷的被动局面。而某室内变电站已经运行近10年，却从未出现一起类似的缺陷。通过今年对所有隔离开关大修解体，发现底座内的轴承均有不同程度的生锈和干涩现象：(1)有的轴承出厂时根本就没有涂黄油，锈蚀非常严重，几乎锈死；(2)有的黄油已成千块儿，且藏污严重，轴承运转阻力非常大；(3)仅有少数能够勉强转动，但也不够灵活。因而可以肯定，底座内轴承的严重锈蚀和干涩是造成隔离开关拒动的主要原因，其它与传动系统相连部位(如机构主轴、转动臂、连杆的活动位置等)的锈蚀只是引起操作的困难。2 .垂直连杆进水该型隔离开关垂直连杆的上部连接头内是空的。运行中,雨水/倾着连接头的键槽流人垂直连杆内。因连杆下部与连接头焊死不通，进入垂直连杆内的雨水，日积月累后造成管内壁生锈严重，致使钢管强度大幅度降低，操作中造成多起垂直连杆扭裂的故障。又冬季降临时管内结冰，体积的膨胀可能造成钢管破裂，致使本体与机构脱离。此时隔离开关失去闭锁力，有可能在运行中自动分闸，形成严重的误分事故,该现象共出现过6起。大修中发现垂直连杆进水率为百分之百。这属厂家设计制造缺陷，必须开展改造。3 .接触不良现在，由于系统供电可靠性的提高和供需矛盾的减弱,隔离开关的操作次数大幅度降低，因而由于动、静触头机械磨损和电烧损造成的接触不良问题很少。从红外测温及过热处理情况和此次大修发现的问题来看，接触不良的主要原因是弹簧锈蚀、变细、变形，以致弹力下降；机构操作困难引起分、合位置错位及插入不够；接线板螺丝年久锈死，接触压力下降；接触面藏污纳垢，清理不及时等。4 .瓷瓶脏污定期清扫是保证设备外绝缘的重要手段之一。现在由于设备由定期检修制向状态检修制过渡，停电周期变长，使定期清扫几乎成为不可能。因而必须寻找更有效的可替代定期清扫的方法，如带电水冲洗、测盐密值、在线监测瓷瓶外表面泄漏电流等，以确保瓷瓶积污在允许的范围之内。改良措施L为防止生锈，在每个底座上部钻一个8孔，运行中定期加二硫化钳润滑剂，对于关键的易锈部位改用不锈钢螺栓连接。2 .当垂直连杆由于进水生锈，其强度已大幅度降低，不能继续使用时，改用由热镀锌钢管制作的垂直连杆和新的不进水的连接头。3 .采用先进的红外测温技术，定期检测导电部位的发热情况，及时发现和处理接触不良问题，防止过热事故。另外，在停电时，对导电部位涂抹导电脂和对生锈螺丝开展更换,并测量导电回路的接触电阻，检查弹簧拉力和接触面接触情况等。4 .变电站在安装在线监测装置时，选择几组隔离开关监测其表面污秽电流，并根据泄漏电流检测结果，制定符合本地区实际污秽现状的清扫制度。5 .对新装设备开展轴承座的解体检查，凡未加润滑剂和涂黄油的开展重新清洗，涂抹二硫化铝润滑剂。
