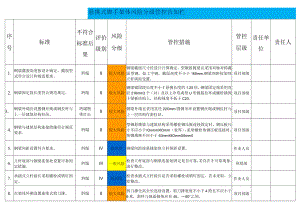

悬挑式脚手架体风险分级管控告知栏.docx

悬挑式脚手架体风险分级管控告知栏序号标准不符合标准后果评价级别风险分级管控措施管控层级责任单位责任人1.钢梁截面高度按设计确定、截面型式符合设计和规范要求。坍塌II较大风险钢梁截面尺寸经设计计算确定，型钢悬挑梁宜采用双轴对称截面型钢，如工字钢，截面高度不小于160mm,钢梁间距按架体立杆纵距设置。项目部级2.钢梁固定段长度符合规范规定。坍塌II较大风险钢梁锚固段长度不小于悬挑长度的1.25倍，钢梁固定端采用直径216mm2个（对）及以上冷弯成型U形钢筋拉环或螺栓锚固于梁板结构上，结构强度不低于C20。项目部级3.钢梁外端应设置钢丝绳或钢拉杆与上一层建筑结构拉结。坍塌物体打击II较大风险钢梁外端宜采用直径22Omm圆钢吊环设置钢丝绳或钢拉杆与上一层结构作斜拉结。项目部级4.钢梁与建筑结构连接措施符合规范要求。坍塌II较大风险型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于IOommXlOmm（宽厚），采用螺栓角钢压板连接时，角钢规格不应小于63mmX63mmX6mm0项目部级5.钢梁间距设置符合要求。坍塌IV低风险钢梁间距按悬挑架体立杆纵距设置。作业人员6.立杆底部与钢梁连接处设置可靠固定措施。坍塌III一般风险检查立杆底部与钢梁连接处固定是否可靠，若存在不可靠现象，进行整改。班组级7.承插式立杆接长采取螺栓或销钉固定。坍塌IV低风险检查承插式立杆接长是否采取螺栓或销钉固定，若未采取，立即整改。作业人员8.在架体外侧设置连续式剪刀撑。坍塌II较大风险剪刀撑全高全长连续设置，剪刀撑宽度不小于4跨且不应小于6米，斜杆与地面倾角应在45。60°之间。项目部级9.按规定在架体内侧设置横向斜撑。坍塌IV低风险拐角及中间每隔6跨距设置“之”字型横向斜撑。作业人员10.架体按规定与建筑结构拉结。坍塌物体打击II较大风险采用刚性连墙件与建筑结构拉结，设置的位置、数量符合设计和规范要求。项目部级11.立杆、纵向水平杆、横向水平杆间距符合设计或规范要求。坍塌IV低风险立杆、纵向水平杆、横向水平杆间距按方案设计进行搭设。作业人员12.立杆与纵向水平杆交点处设置横向水平杆。坍塌II较大风险横向水平杆应设置在纵向水平杆与立杆相交的主节点处。项目部级13.按脚手板铺设的需要增加设置横向水平杆。高处坠落II较大风险1、脚手板对接平铺时，接头处必须设两根横向水平杆，脚手板外伸长应取130150mm,两块脚手板外伸长度的和不应大于300mm；2、脚手板搭接铺设时，接头必须支在横向水平杆上，搭接长度不应小于200mm,其伸出横向水平杆的长度不应小于IoOmmo项目部级
