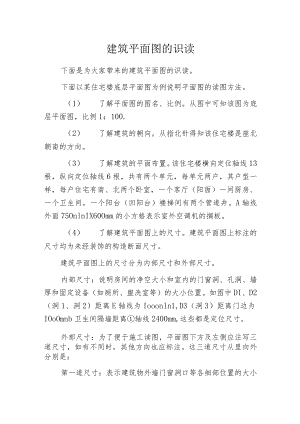

建筑平面图的识读下面是为大家带来的建筑平面图的识读。下面以某住宅楼底层平面图为例说明平面图的读图方法。（1） 了解平面图的图名、比例。从图中可知该图为底层平面图，比例1：100.（2） 了解建筑的朝向。从指北针得知该住宅楼是座北朝南的方向。（3） 了解建筑的平面布置。该住宅楼横向定位轴线13根，纵向定位轴线6根，共有两个单元，每单元两户，其户型一样，每户住宅有南、北两个卧室，一个客厅（阳面）一间厨房、一个卫生间，一个阳台（凹阳台）楼梯间有两个管道井。A轴线外面75OnlnIX60Omm的小方格表示室外空调机的搁板。（4） 了解建筑平面图上的尺寸。建筑平面图上标注的尺寸均为未经装饰的构造断面尺寸。建筑平面图上的尺寸分为内部尺寸和外部尺寸。内部尺寸：说明房间的净空大小和室内的门窗洞、孔洞、墙厚和固定设备（如厕所、盥洗室等）的大小位置。如图中DI、D2（洞1、洞2）距离E轴线为Iooonln1,D3（洞3）距离门边为IOoOmnb卫生间隔墙距离轴线2400mm,这些都是定位尺寸。外部尺寸：为了便于施工读图，平面图下方及左侧应注写三道尺寸，如有不同时，其他方向也应标注。这三道尺寸从里向外分别是：第一道尺寸：表示建筑物外墙门窗洞口等各细部位置的大小及定位尺寸。如A轴线墙上C-6的洞宽是280OmnbB轴线上C-5的洞宽是210Onln1,两窗洞间的距离（750÷750）mm-1500mm,而两C-6洞间的距离为（1075+1075）mm=2150mm.第二道尺寸：表示定位轴线之间的尺寸。相邻横向定位轴线之间的尺寸称为开间，相邻纵向定位轴线之间的尺寸称为进深。本图中客厅的开间为4950mm,进深为5100mm,阳面卧室的开间为3600mm,进深为5100mm第三道尺寸：表示建筑物外墙轮廓的总尺寸，从一端外墙边到另一端外墙边的总长和总宽，如图*筑总长是34700mm,总宽15200mm.（5） 了解建筑中各组成部分的标高情况。在平面图中，对于建筑物各组成部分，如地面、楼面、楼梯平台面、室外台阶面、阳台地面等处，应分别注明标高，这些标高均采用相对标高（小数点后保存3位小数），如有坡度时，应注明坡度方向和坡度值，该建筑物室内地面标高为±0.000,室外地面标高为-L200m,说明了室内外地面的高度差值为1.200m.（6） 了解门窗的位置及编号。为了便于读图，在建筑平面图中门采用代号M表示、窗采用代号C表示，并加编号以便区分。如图中的C-kM-I等。在读图时应注意每类型门窗的位置、形式、大小和编号，并与门窗表对应，了解门窗采用标准图集的代号、门窗型号和是否有备注。（7） 了解建筑剖面图的剖切位置、索引标志。在底层平面图中的适当位置画有建筑剖面图的剖切位置和编号，以便明确剖面图的剖切位置、剖切方法和剖视方向。如、轴线间的1-1剖切符号和2-2剖切符号，表示建筑剖面图的剖切位置，剖面图类型为全剖面图，剖视方向向左。有时图中还标注出索引符号，注明该部位所采用的标准图集的代号、页码和图号，以便施工人员查阅标准图集，方便施工。（8） 了解各专业设备的布置情况。建筑物内的设备如卫生间的便池、盥洗池位置等，读图时注意其位置、形式及相应尺寸。
