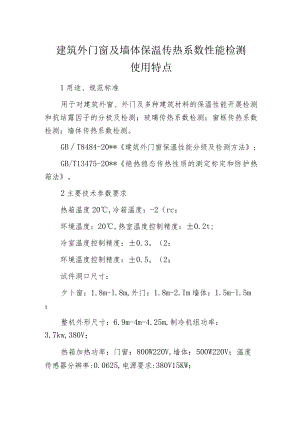

建筑外门窗及墙体保温传热系数性能检测使用特点.docx

建筑外门窗及墙体保温传热系数性能检测使用特点1用途、规范标准用于对建筑外窗、外门及多种建筑材料的保温性能开展检测和抗结露因子的分极及检测；玻璃传热系数检测；窗框传热系数检测；墙体传热系数检测。GBT8484-20*建筑外门窗保温性能分级及检测方法;GB/T13475-20*绝热稳态传热性质的测定标定和防护热箱法。2主要技术参数要求热箱温度20,冷箱温度：-2（rc；环境温度：20,热室温度控制精度：±0.2t;冷室温度控制精度：±0.3。（2；环境温度控制精度：±0.5。（2；试件洞口尺寸：夕卜窗：1.8m-l.8m,外门：1.8m-2.Im墙体：1.5m-l.5m；整机外形尺寸：6.9m-4m-4.25m,制冷机组功率：3.7kw,380V；热箱加热功率：门窗：800W220V,墙体：500W220V；温度传感器分辨率:0.0625,电源要求:380V15KW；热箱相对湿度20%,热箱与冷箱压差0Pa±10Pao3检测原理建筑外窗、外门、墙体保温性能检测装置基于稳定传热原理，采用标定热箱法检测外窗、外门墙体保温性能。试件一侧为热箱，模拟采暖建筑冬季室内气候条件，另一侧为冷箱，模拟冬季室外气候条件。在对试件缝隙开展密封处理，试件两侧各自保持稳定的空气温度、气流速度和热辐射条件下，测量热箱中电暖气的发热量，减去通过热箱外壁和试件框的热损失（两者均由标定试验确定），除以试件面积与两侧空气温差的乘积，即可算出试件的传热系数K值。抗结露因子检测原理基于稳定传热传质原理，采用标定热箱法检测建筑门、窗抗结露因子。试件一侧为热箱，模拟采暖建筑冬季室内气候条件，同时控制相对湿度不大于20%；另一侧为冷箱，模拟冬季室外气候条件。在稳定传热状态下，测量冷热箱空气平均温度和试件热侧表面温度，计算试件的抗结露因子，抗结露因子是由试件框表面温度的加权值或玻璃的平均温度与冷箱空气温度（t）C的差值除以热箱空气温度（th）与冷箱空气温度（t）C的差值计算得到，再乘以100后，取所得的两个数值中较低的一个值。稳态热性质的测定原理：模拟试件两边为均匀温度的流体（通常是大气）的边界条件。将试件放置在已知环境温度的热室与冷室之间，在稳定状态下测量空气温度和表面温度以及输入热室的功率。由这些测量数值计算出试件的传热性质。4使用特点4.1全自动控制方式采用计算机控制，将先进的数字温度传感器技术、PID调节与模糊控制理论相结合，试件装卡好后，只须启动计算机，便可自动完成全部检测内容，其数据采集、计算、打印报表均自动完成。系统温度全部自动调控。热箱、冷箱、环境温度全部由计算机系统开展调控，使系统能够较快进入试验状态，并在整个试验过程中各测温点都符合标准要求的温度值，使检测工作顺利完成。系统各测温点温度自动监控。系统中255个测温点的温度采集、适时显示、温控曲线动态显示及温度计算均由计算机自动控制管理。系统加热功率自动控制。计算机通过功率模块，对热箱和冷箱中的电加热器的供电电压开展调整，以实现对电加热器耗散功率的自动控制。4.2系统全封闭防护方式在热箱、冷箱外部加装环境套层，并在环境套层内加装加热和制冷装置。自动开展环境温度调控，使热箱、冷箱有一个稳定的温度环境，完全排除了外界对系统的温度影响，保证了系统按国标的精度要求，对外窗、门、墙体开展保温性能检测。各质量检测加强保温传热系数要求监视检查。
