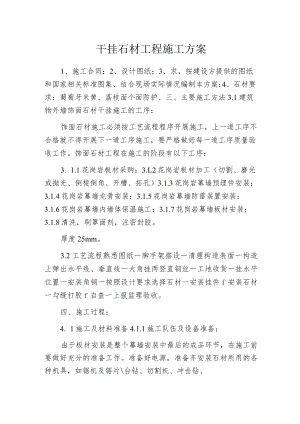

干挂石材工程施工方案.docx

干挂石材工程施工方案1、施工合同；2、设计图纸；3、求，按建设方提供的图纸和国家相关标准图集、结合现场实际情况编制本方案;4、石材要求：葡萄牙米黄、荔枝面个面防护、三、主要施工方法3.1建筑物外墙饰面石材干挂施工的工序：饰面石材施工必须按工艺流程程序开展施工，上一道工序不合格就不得开展下一道工序施工，要严格做好每一道工序质量验收工作。饰面石材工程在施工的阶段有以下工序：3. 1.1花岗岩板材采购；3.L2花岗岩板材加工（切割、磨光或抛光、倒棱倒角、开槽、拓孔）3.1.3花岗岩幕墙预埋件安装；3.1.4花岗岩幕墙龙骨安装；3.1.5花岗岩幕墙防雷装置安装；3.1.6花岗岩幕墙内墙体保温施工；3.1.7花岗岩幕墙板材安装；3.1.8清洗，刷罩面剂，注密封胶。厚度25mm。3.2工艺流程熟悉图纸一脚手架搭设一清理构造表面一构造上弹出水平线、垂直线一大角挂两竖直钢丝一工地收货一挂水平位置一安装角钢一按照设计要求选择石材一安装挂件f安装石材一勾缝打胶f自查一上报监理验收。四、施工过程：4. 1施工及材料准备4.1.1施工队伍及设备准备：由于板材安装是整个幕墙安装中最后的成品环节，在施工前要做好充分的准备工作。准备好电源，准备齐安装石材所用的各种机具，如锯机及锯片台钻、切割机、冲击钻、嵌缝栓、经纬仪、卷尺、靠尺、方尺、力矩扳手、开口板手、多用刀等。根据工程实际情况及进度计划要求分组排好人员,共设组，每组安排生产人。4. L2板材岩料选购：材料选样经建设单位及监单位确认并检验合格后封存，防止以后双方因质量或色泽扯皮，与厂家签定生产合同，要求厂家用油性速干笔将编号标于每块岩板材上下边缘中间处，既便以辩认又不污染岩料。工地收货：收货设专人负责管理，认真检查材料的合格证、规格、型号确保材料与料单相符准确无误报监理验收，如发现岩材颜色明显不一致的，要单独码放，以便退还给厂家，如有裂纹、缺棱掉角的，要修理后再用，严重的不得使用。要注意岩材堆放场地要夯实，IOCnIXlOCnI通长方木，让其高出地面8cm以上，方木上钉上橡胶条，让岩材按70°立放斜靠在专用的钢架上，每块岩材之间要用塑料薄膜隔开靠紧码放，防止粘在一起和倾斜。按预定施工方案材料先用的放在易取位置，以防止二次搬运及造成材料损坏。岩材准备：首先用比色法对岩材的颜色开展挑选分类；安装在同一面的岩材颜色应一致，并根据设计尺寸和图纸要求。4 .L3钢架配件准备：M12X110不锈钢彭胀银栓;M12X250不锈钢穿墙镶栓；MlOX35不锈钢银栓；M8X30不锈钢镖栓;60X4OX不锈钢挂件;L50X50X角钢；80X4OX槽钢;20*0OX镀锌钢板。材料进场经抽样送检均符合设计规定要求。工地收货：收货设专人负责管理，认真检查材料的合格证、规格、型号确保材料与料单相符准确无误报监理验收,如发现有裂纹变形损坏的，要取出退还给厂家，小件材料入仓库，大件材料要在棚架内集中堆放，按预定施工方案材料先用的放在易取位置，以防止二次搬运及造成材料损坏。5 .2准备：4. 2.1选择：选用外径48mm,壁厚3.5mm,钢材强度等级Q235-A,钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证八搭设使用的可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mio搭设架子前应开展保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆红白相间色。底排立杆、扫地杆均漆红白相间色。脚手板、脚手片采用符合有关要求。连墙件采用钢管,其材质应符合现行国家标准碳素钢构造(GB700-88)中Q235A钢的要求。4. 2.2工艺流程及要求:落地脚手架搭设的工艺流程为：场地平整、夯实一根底承载力实验、材料配备一定位设置通长脚手板、底座一纵向扫地杆f立杆f横向扫地杆f小横杆f大横杆（搁栅）f剪刀撑一连墙件f铺脚手板。定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体构造的连墙件可靠拉接后方可拆掉。当脚手架操作层高出连墙件两步时,宜先立外排，后立内排。主杆根底，立杆间距，大横杆、小横杆设置，剪刀撑，脚手板、脚手片的铺设，防护栏杆，连墙件等按构造要求搭设。
