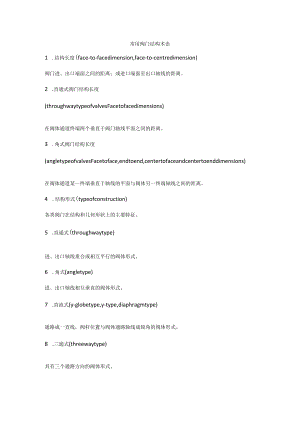

常用阀门结构术语.docx

常用阀门结构术语1 .结构长度(face-to-facedimension,face-to-centredimension)阀门进、出口端面之间的距离；或进口端面至出口轴线的距离。2 .直通式阀门结构长度(throughwaytypeofvalvesFacetofacedimensions)在阀体通道终端两个垂直于阀门轴线平面之间的距离。3 .角式阀门结构长度(angletypeofvalvesFacetoface,endtoend,centertofaceandcentertoenddimensions)在阀体通道某一终端垂直于轴线的平面与阀体另一终端轴线之间的距离。4 .结构形式(typeofconstruction)各类阀门在结构和几何形状上的主要特征。5 .直通式(throughwaytype)进、出口轴线重合或相互平行的阀体形式。6 .角式(angletype)进、出口轴线相互垂直的阀体形式。7 .直流式(y-globetype,y-type,diaphragmtype)通路成一直线，阀杆位置与阀体通路轴线成锐角的阀体形式。8 .三通式(threewaytype)具有三个通路方向的阀体形式。9 .T形三通式(T-Patternthreeway)塞子(或球体)的通路呈“T”城的三通式。10 .L形三通式(L-Patternthreeway)塞子(或球体)的通路呈“L"琥的三通式。IL平衡式(balancetype)利用介质压力平衡其对阀杆的轴向力的结构形式。12 .杠杆式(levertype)采用杠杆带动启闭件的结构形式。13 .常开式(normallyopentype)无外力作用时，启闭件自动处于开启位置的结构形式。14 .常闭式(normallyclosedtype)无外力作用时，启闭件自动处于关闭位置的结构形式。15 .保温式(SteamjaCkettyPe)带有蒸汽加热夹套结构的各种阀门。16 .波纹管式(bellowssealtype)带有波纹管结构的各种阀门。17 .全径阀门(full-openingvalve)阀门内所有部位流道内径尺寸与公称管道内径尺寸相同的阀门。18 .缩径阀门(reduced-openingvalve)阀门内流道孔通径缩小的阀门。19 .缩口阀门(reduced-borevake)阀门内流道孔通径缩小，且阀门关闭件流道口为非圆形的阀门。20 .单向阀门(un-directionalvalve)设计为仅一个介质流动方向密封的阀门。21 .双向阀门(bi-directionalvalve)设计为两个介质流动方向均密封的阀门。22 .双座双向阀门(twin-seat,bothseatsbi-directionalvalve)阀门有两个密封座，每个阀座的两个介质流动方向均可密封的阀门。23L单向座、一双向座的双座阀(twin-seat,oneseatun-directionalandoneseatsbi-directional,valve)具有两个密封副的阀门，在关闭位置时，两个密封副可同时保持密封状态，中腔内(两个密封副间)的阀体有一个泄放介质压力的接口。表示符号DBB。24 .上密封(backseat,backface)当阀门全开时，阻止介质由填料函处渗漏的一种密封结构。25 .压自封(pressureseal)利作介质压力使阀体与阀盖连接处实现自动密封的结构。26 .阀杆头部尺寸(dimensionofvalvestemhead)阀杆与手轮、手柄或其它操纵机械装配连接部位的结构尺寸。27 .阀杆端部尺寸(dimensionofvalvestemend)阀杆与启闭件连接部位的结构尺寸。28 .连接槽尺寸(dimensionofconnectingchannel)启闭件与阀杆装配连接部位的结构尺寸。29 .连接形式(typeofconnection)阀门与管道或机器设备的连接所采用的各种方式(如法兰连接、螺纹连接、焊接连接等)。
