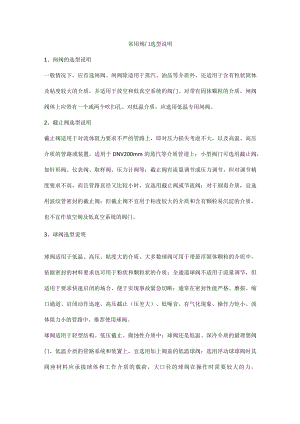

常用阀门选型说明.docx

常用阀门选型说明1、闸阀的选型说明一般情况下，应首选闸阀。闸阀除适用于蒸汽、油品等介质外，还适用于含有粒状固体及粘度较大的介质，并适用于放空和低真空系统的阀门。对带有固体颗粒的介质，闸阀阀体上应带有一个或两个吹扫孔。对低温介质，应选用低温专用闸阀。2、截止阀选型说明截止阀适用于对流体阻力要求不严的管路上，即对压力损失考虑不大，以及高温、高压介质的管路或装置，适用于DNV200mm的蒸汽等介质管道上；小型阀门可选用截止阀，如针形阀、仪表阀、取样阀、压力计阀等；截止阀有流量调节或压力调节，但对调节精度要求不高，而且管路直径又比较小时，宜选用截止阀或节流阀；对于剧毒介质，宜选用波纹管密封的截止阀；但截止阀不宜用于粘度较大的介质和含有颗粒易沉淀的介质，也不宜作放空阀及低真空系统的阀门。3、球阀选型说明球阀适用于低温、高压、粘度大的介质。大多数球阀可用于带悬浮固体颗粒的介质中，依据密封的材料要求也可用于粉状和颗粒状的介质；全通道球阀不适用于流量调节，但适用于要求快速启闭的场合，便于实现事故紧急切断；通常在密封性能严格、磨损、缩口通道、启闭动作迅速、高压截止（压差大）、低噪音、有气化现象、操作力矩小、流体阻力小的管路中，推荐使用球阀。球阀适用于轻型结构、低压截止、腐蚀性介质中；球阀还是低温、深冷介质的最理想阀门，低温介质的管路系统和装置上，宜选用加上阀盖的低温球阀；选用浮动球球阀时其阀座材料应承接球体和工作介质的载荷，大口径的球阀在操作时需要较大的力，DN2200mm的球阀应选用蜗轮传动形式；固定球球阀适用于较大口径及压力较高的场合；另外，用于工艺剧毒物料、可燃介质管道的球阀，应具有防火、防静电结构。4、节流阀选型说明节流阀适用于介质温度较低、压力较高的场合，适用于需要调节流量和压力的部位，不适用于粘度大和含有固体颗粒的介质，不宜作隔断阀。5、旋塞阀选型说明旋塞阀适用于要求快速启闭的场合，一般不适用于蒸汽及温度较高的介质，用于温度较低、粘度大的介质，也适用于带悬浮颗粒的介质。6、蝶阀选型说明蝶阀适用于口径较大（如DN>600mm）及结构长度要求短，以及需要进行流量调节及启闭要求快速的场合，一般用于温度W80、压力WLe）MPa的水、油品和压缩空气等介质；由于蝶阀相对于闸阀、球阀压力损失比较大，故蝶阀适用于压力损失要求不严的管路系统中。7、止回阀选型说明止回阀一般适用于清净介质，不宜用于含有固体颗粒和粘度较大的介质。当W40mm时，宜采用升降止回阀（仅允许安装在水平管道上）；当DN=5040Omm时，宜采用旋启式升降止回阀（在水平和垂直管道上都可安装，如安装在垂直管道上，介质流向要由下而上）；当DN2450mm时，宜采用缓冲型止回阀；当DN=100400mm也可选用对夹式止回阀；旋启式止回阀可以做成很高的工作压力,PN可以达到42MPa,根据壳体及密封件的材质不同可适用于任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品等。介质工作温度范围在-196800之间。8、隔膜阀选型说明隔膜阀适用于工作温度小于200、压力小于LOMPa的油品、水、酸性介质和含悬浮物的介质，不适用于有机溶剂和强氧化剂介质；研磨颗粒性介质宜选堰式隔膜阀，选用堰式隔膜阀要参照它的流量特性表；粘性流体、水泥浆以及沉淀性介质宜选用直通式隔膜阀；除特定要求，隔膜阀不宜用于真空管路和真空设备上。
