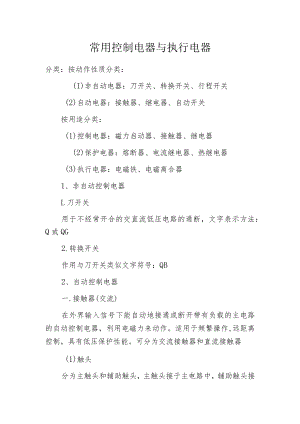

常用控制电器与执行电器.docx

常用控制电器与执行电器分类：按动作性质分类：(I)非自动电器：刀开关、转换开关、行程开关(2)自动电器：接触器、继电器、自动开关按用途分类：(1)控制电器：磁力启动器、接触器、继电器(2)保护电器：熔断器、电流继电器、热继电器(3)执行电器：电磁铁、电磁离合器1、非自动控制电器L刀开关用于不经常开合的交直流低压电路的通断，文字表示方法：Q或QG2.转换开关作用与刀开关类似文字符号：QB2、自动控制电器一.接触器(交流)在外界输入信号下能自动地接通或断开带有负载的主电路的自动控制电器，利用电磁力来动作。适用于频繁操作,远距离控制，具有低压保护性能。可分为交流接触器和直流接触器(1)触头分为主触头和辅助触头，主触头接于主电路中，辅助触头接于控制电路中。主触头和辅助触头是联动的。按通电后的动作又可分为：动合（常开）触点（线圈通电时闭合），和动断（常闭）触点（线圈通电时断开）两类（2）灭弧（电压大于12伏，电流为几十毫安）由于撞击电离、热电子发射或热游离导致触点间产生大量向阳极飞驰的电子流，即为电弧。冷却和降低电场强度有利于灭弧。a.利用触头回路本身电动力的简单灭弧法；b.多断口灭弧法C.磁吹灭弧；山纵缝灭弧；e.栅片灭弧（3）铁心为了减少涡流损耗，由硅钢片叠钾而成，端面有分磁环（短路环）。（4）线圈交流线圈的匝数少，纯电阻大。交流接触器不适宜于极频繁启动、结束的工作场合。2 .直流接触器主要用以控制直流电路。组成部分和工作原理与交流接触器一样。灭弧：磁吹和纵缝灭弧装置实现。铁心：由于无涡流存在，用软钢或工程纯铁制成圆形。适用于频繁启动、结束的场合。接触器的文字符号及图形符号文字符号为KM接触器通常用来接通或断开主电路，接触器线圈通常接于控制电路。二、继电器继电器通常用于接通或断开控制电路，继电器线圈通常接于主电路。实质上是一种传递信号的电器，可根据输入的信号到达不同的控制目的。按反映信号的种类分为：电流、电压、速度、压力、热继电器按动作时间分为：瞬时动作、延时动作按作用原理分为：电磁式、感应式、电动式、电子式、机械式。L电流继电器：欠流、过流保护（线圈串联于主电路,匝数少，线径粗，可通过大电流）。3 .电压继电器：欠压、过压（线圈并联于主电路，匝数多，线径细）保护。4 .中间继电器：本质为电压继电器（触头多、可承受大电流）。5 .热继电器：利用电流的热效应动作。用于长期过载保护。不能用于短路保护3、主令电器用来切换控制电路。(1)按钮：按钮开关的文字符号为SB(2)主令控制器与万能转换开关(SL或SO)主要用于控制线路中，以满足需要多联锁的需求，实现转换线路的遥远控制。4、执行部件(完成执行动作)(1)电磁铁YA(2)电磁离合器YC(3)电磁夹具YH
