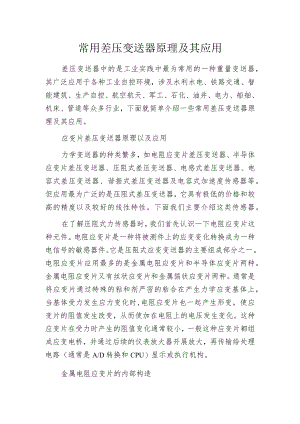

常用差压变送器原理及其应用差压变送器中的是工业实践中最为常用的一种重量变送器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，下面就简单介绍一些常用差压变送器原理及其应用。应变片差压变送器原理以及应用力学变送器的种类繁多，如电阻应变片差压变送器、半导体应变片差压变送器、压阻式差压变送器、电感式差压变送器、电容式差压变送器、谐振式差压变送器及电容式加速度传感器等。但应用最为广泛的是压阻式差压变送器，它具有极低的价格和较高的精度以及较好的线性特性。下面我们主要介绍这类传感器。在了解压阻式力传感器时，我们首先认识一下电阻应变片这种元件。电阻应变片是一种将被测件上的应变变化转换成为一种电信号的敏感器件。它是压阻式应变变送器的主要组成部分之一。电阻应变片应用最多的是金属电阻应变片和半导体应变片两种。金属电阻应变片又有丝状应变片和金属箔状应变片两种。通常是将应变片通过特殊的粘和剂严密的粘合在产生力学应变基体上，当基体受力发生应力变化时,电阻应变片也一起产生形变，使应变片的阻值发生改变，从而使加在电阻上的电压发生变化。这种应变片在受力时产生的阻值变化通常较小，一般这种应变片都组成应变电桥，并通过后续的仪表放大器开展放大，再传输给处理电路（通常是A/D转换和CPU）显示或执行机构。金属电阻应变片的内部构造电阻应变片的构造示意图，它由基体材料、金属应变丝或应变箔、绝缘保护片和引出线等部分组成。根据不同的用途，电阻应变片的阻值可以由设计者设计，但电阻的取值范围应注意：阻值太小，所需的驱动电流太大，同时应变片的发热致使本身的温度过高，不同的环境中使用，使应变片的阻值变化太大，输出零点漂移明显，调零电路过于复杂。而电阻太大，阻抗太高，抗外界的电磁干扰能力较差。一般均为几十欧至几十千欧左右。电阻应变片的工作原理金属电阻应变片的工作原理是吸附在基体材料上应变电阻随机械形变而产生阻值变化的现象，俗称为电阻应变效应。金属导体的电阻值可用下式表示：R=P*LS式中：P金属导体的电阻率（Qcm2m）S导体的截面积（cm2）L导体的长度（m）我们以金属丝应变电阻为例，当金属丝受外力作用时,其长度和截面积都会发生变化，从上式中可很容易看出，其电阻值即会发生改变，假设金属丝受外力作用而伸长时，其长度增加，而截面积减少，电阻值便会增大。当金属丝受外力作用而压缩时，长度减小而截面增加，电阻值则会减小。只要测出加在电阻的变化（通常是测量电阻两端的电压），即可获得应变金属丝的应变情陶瓷差压变送器原理及应用抗腐蚀的陶瓷差压变送器没有液体的传递，压力直接作用在陶瓷膜片的前表面，使膜片产生微小的形变，厚膜电阻印刷在陶瓷膜片的反面，连接成一个惠斯通电桥（闭桥），由于压敏电阻的压阻效应，使电桥产生一个与压力成正比的高度线性、与激励电压也成正比的电压信号，标准的信号根据压力量程的不同标定为2.O/3.O/3.3mV/V等，可以和应变式传感器相兼容。通过激光标定，传感器具有很高的温度稳定性和时间稳定性，变送器自带温度补偿O7（TC,并可以和绝大多数介质直接接触。陶瓷是一种公认的高弹性、抗腐蚀、抗磨损、抗冲击和振动的材料。陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度范围高达-40135c5C,而且具有测量的高精度、高稳定性。电气绝缘程度2kV,输出信号强，长期稳定性好。高特性，低价格的陶瓷变送器将是差压变送器的发展方向，在欧美国家有全面替代其它类型传感器的趋势，在中国也越来越多的用户使用陶瓷传感器替代扩散硅差压变送器。扩散硅差压变送器原理及应用工作原理被测介质的压力直接作用于变送器的膜片上（不锈钢或陶瓷），使膜片产生与介质压力成正比的微位移，使传感器的电阻值发生变化，和用电子线路检测这一变化，并转换输出一个对应于这一压力的标准测量信号。
