工程施工过程检验制度.docx

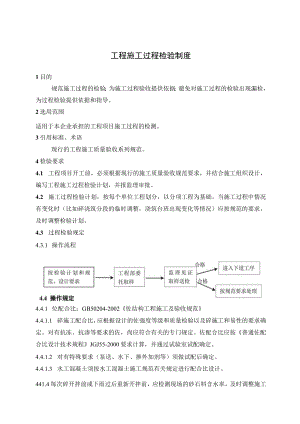

工程施工过程检验制度1目的规范施工过程的检验；为施工过程验收提供依据；避免对施工过程的检验出现漏检，为过程检验提供依据和指导。2选用范围适用于本企业承担的工程项目施工过程的检测。3引用标准、术语现行的工程施工质量验收系列规范。4检验要求4.1 工程项目开工前，必须根据现行的施工质量验收规范要求，并结合施工组织设计，编写工程施工过程检验计划，并报监理审批。4.2 施工过程检验计划，按每个单位工程划分，以分项工程为基础。当施工过程中情况有变化时（比如碎浇筑分段的临时调整，浇筑台班出现变化等情况）应按规范的要求，及时调整检验计划。4.3 过程检验规定4.3.1 操作流程4.4.1 位配合比：GB50204-2002佐结构工程施工及验收规范4.4.1.1 碎施工配合比，应根据设计的佐强度等级和质量检验以及碎施工和易性的要求确定。对有抗冻、抗渗等要求的佐，尚应符合有关的专门规定。佐配合比应按普通佐配合比设计技术规程JGJ55-2000要求计算，并通过试验室试配确定。4.4.1.2 对有特殊要求（泵送、水下、掺外加剂等）须做试配后确定。4.4.1.3 水工混凝土须按水工混凝土施工规范有关规定进行配合比设计。441.4每次碎开拌前或下雨过后重新开拌前，应检测现场的砂石料含水率，及时调整施工配合比，并作好记录。4.4.2砂浆配合比：JGJ98-96砌筑砂浆配合比设计规程4.4.2.1 砂浆配合比应经试验确定，如砂浆的组成材料（胶结料、掺合料和骨料）有变更，其配合比应重新选定。试配所需原材料：水泥IOkg、砂20kg。4.4.2.2 现场砂浆的组成材料含水率有可能出现变化时，应重新检测含水率，以调整砂浆配合比，并作好记录。4.4.3碎4.43.1碎抗压强度：GB502042002碎结构工程施工及验收规范，（GB502022002建筑地基基础施工及验收规程。）a）用于检查结构件碎强度的试件，应在碎的浇筑地点随机抽取，取样与试件留置应符合下列规定：每拌制100盘且不超过IOom3的同配合比的碎,取样不得少于一次。一每工作班拌制的同一配合比的碎不足100盘时,取样不得少于一次。-当一次连续浇筑IOOOm3时，同一配合比的混凝土每200n取样不得少于一次。-每一楼层、同一配合比的碎，取样不得少于一次。每次取样应至少留置一组标准养护试件,同条件养护试件的留置组数应根据实际需要确定。人工挖孔桩桩身碎应留置试块，每根桩不得少于一组。预拌碎除应在予拌厂内按规定留置试件外，碎运到施工现场后，尚应按本规定留置试件。水工混凝土的试件留置应符合水工混凝土有关规定。4.43.2 抗碎渗：GB50108-2001地下工程防水技术规范a）抗渗碎连续浇筑碎量为500P以下时，应留两组抗渗试块（每组六块，±175,下185,高150mm）,每增加250500?应增留两组。如使用的原材料、配合比或施工方法有变化时，均应另行留置试块。试块应在浇筑地点制作，其中一组应在标准情况下养护，另一组应与现场相同情况下养护；试块养护期不得少于28天，每个分部工程至少应有2组试件。b）GB50208-2002地下防水工程质量验收规范：c）防水混凝土抗渗性能，应采用标准条件下养护混凝土抗渗试件的试验结果评定。试件应在浇筑地点制作。连续浇筑混凝土每500应留置一组抗渗试件（一组为6个抗渗试件），留置应视结构的规模和要求而定。4.43.3 预拌碎：GB14902-94预拌混凝土a.预拌碎质量的检验分为出厂检验和交货检验，出厂检验的取样试验工作,应由供方承担；交货检验的取样试验工作，由供需双方协商承担单位，其中包括委托供需双方认可的有试验资格的试验单位，并应在合同中予以明确。b.当判断碎质量是否符合要求时，强度、坍落度应以交货检验结果为依据;氯化物总含量可以出厂检验结果为依据；其它检验项目应按合同规定执行。c.通用品应检验碎强度和坍落度。d.交货检验碎试样的采取和坍落度的检测应在碎运送到交货地点后按GBJ80-85普通碎拌合物性能试验方法规定在20分钟内完成，强度试样制作应在40分钟内完成。e.每个试样应随机地从一盘或一运输车中抽取,碎试样应在卸料过程中卸料量的1434之间采取。f.每个试样量应满足碎质量检验项目所需用量的1.5倍,且不宜少于0.02m3.g.碎强度检验的试样，其取样频率和组批条件应按下列规定进行：h.用于出厂检验的试样，每100盘相同配合比的碎取样不得少于一次；每一个工作班相同配合比的砂不足100盘时，取样亦不得少于一次。L用于交货检验的试样，每IOOn?相同配合比的碎，取样不得少于一次，一个工作班拌制的相同配合比的位不足Ioom3时，取样也不得少于一次。注：当在一个分项工程中连续供应相同配合比的混凝土大于IOOOrn3M,其交货检验的试样，每200m3时混凝土取样不得少于一次。j.碎拌合物的质量，每车应目测检查，碎坍落度检验的试样，每100n?相同配合比的碎取样检验不得少于一次。当一个工作班拌制的相同配合比的碎不足IOOm3时，取样也不得少于一次。k.碎拌合物的含气量、氯化物含量和特殊要求项目的取样检验频率应按合同规定执行。I.强度试验结果应符合GBJlO7-87混凝土强度检验评定标准。m.坍落度应符合下表，若不符合要求则应立即对试样余下部分进行核对试验，若第二次试验的结果符合下表要求，仍为合格。规定的坍落度（Cm）允许偏差（Cm）*.0±1.05.09.0±2.010.0±3.0n.对强度不合格的佐，应按GBJlO787硅强度检验评定标准的有关规定进行处理。O.对坍落度、含气量及氯化物含量不符合本标准要求的碎，需方有权拒收和退货。p.预拌碎站提供的试验报告为出厂鉴定（出厂合格证）。4.4.3.4 砂浆抗压强度：GB502032002砌体工程施工质量验收规范砂浆抗压强度应以标准养护、龄期为28天的试块抗压试验结果为准：每一检验批且250n砌体的各种类型及强度等级的砌筑砂浆，每台搅拌机应至少抽检一次。4.4.3.5 钢筋焊接和机械连接：JGJ1896钢筋焊接及验收规程JGJlO7-96钢筋机械连接通用技术规程a）闪光对焊：台班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头数量较少，可在一周之内累计计算；累计仍不足300个接头，应按一批计。 力学性能试验时，应从每批接头中随机切取6个试件，其中3个做拉伸试验，3个做弯曲试验（弯曲点应打磨至与母材齐平）。b）电弧焊： 在现场安装条件下，每一至二楼层中以300个同接头型式、同钢筋级别的接头作为一批。不足300个时，仍作为一批。 一般构筑物中，应从成品中每批随机切取3个接头进行拉伸试验。c）电渣压力焊：-在现浇钢筋硅多层结构中，应以每一楼层或施工区段中300个同钢筋级别钢筋接头作为一批，不足300个时，仍作为一批，每批随机切取3个接头进行拉伸试验。在一般构筑物中，应以300个同级别钢筋接头作为一批。d）预埋件钢筋T型接头：-进行力学性能试验时，应以300件同类型预埋件作为一批。一周内连续焊接时，可累计计算。当不足300件时，亦应按一批计算。应从每批预埋件中随机切取3个试件进行拉伸试验；试件的钢筋长度应大于或等于200mm,钢板的长度和宽度均应大于或等于60mmoe）机械连接（套筒挤压、锥缥纹接头、直缥纹接头等）：接头的现场检验按验收批进行，同一施工条件下采用同一批材料的同等级、同型式、同规格接头、以500个为一验收批进行检验和验收，不足500个也作为一个验收批。每一批从工程结构中随机截取3个试件作单向拉伸试验,按设计要求的接头性能等级进行检验与评定。在现场连续检验10个验收批，其全部单向拉伸试件一次抽样均合格时，验收批接头数量可扩大一倍。焊接件试样规格要求。焊接形式拉伸试验冷弯试验备注钢电阻点焊L>300mm无<22L>300mm1.焊接件试验筋闪光对焊L>8d+2Lj>22L=8d+150mm需验证焊工上岗证双面帮条焊L8d+Lh+2Lj无2.说明：焊单面帮条焊L>5d+Lh+2Lj无L-双面搭接焊L>8d+Lh+2Lj无Lh焊缝长度;接单面搭接焊L>5d+Lh+2Lj无Lj一夹持长度熔槽帮条焊L8d+Lh+2Lj无（90mm）；d钢筋直径件坡口焊L>8d+2Lj无电渣压力焊L>8d+2Lj无T形接头L>200mm无4.436钢材焊接GB264989焊接接头机械性能试验取样方法每一单位工程取样不少于一组，每组3根试件。4.4.3.7 预埋件进行力学性能试验时，应以300件同类型预埋件作为一批。一周内连续焊接时，可累计计算。当不足300件时，亦应按一批计算。应从每批预埋件中随机切取3个试件进行拉伸试验；试件的钢筋长度应大于或等于200mm,钢板的长度和宽度均应大于或等于60mm。4.4.3.8 土方回填密实度：基坑，每20平方米抽查1处，但每个基坑不应少于1处；基槽、管沟每20延长米抽查1处，但不应少于3处；场地平整每100200平方米抽查1处，但不应少于5处。4.4.3.9 强夯地基检验a）试夯、试桩检验。b）完工检验。C）强夯地基、桩基的检验，必须会同设计、监理单位，共同确定检验范围，交由有资质检测单位检验。4.4.3.10 预制构件性能预制构件应按标准图或设计要求的试验参数及检验指标进行结构性能检验。a）检验内容：钢筋混凝土构件和允许出现裂缝的预应力混凝土构件进行承载力、挠度和裂缝宽度检验；不允许出现裂缝的预应力混凝土构件进行承载力、挠度和抗裂检验；预应力混凝土构件中的非预应力杆件按钢筋混凝土构件的要求进行检验。对设计成熟、生产数量较少的大型构件，当采取加强材料和制作质量检验的措施时，可仅作挠度、抗裂或裂缝宽度检验；当采取上述措施并有可靠的实践经验时，可不作结构性能检验。b）检验数量：对成批生产的构件，应按同一工艺正常生产的不超过IOOO件且不超过3个月的同类型产品为一批。当连续检验10批且每批的结构性能检验结果均符合本规范规定的要求时，对同一工艺正常生产的构件，可改为不超过2000件且不超过3个月的同类型产品为一批。在每批中应随机抽取一个构件作为试件进行检验。4.4.3.11 轻质碎导热每个单位工程不少于一组4.4.3.12 后置锚杆（或膨胀螺栓）抗拔选择有代表性的锚杆（或膨胀螺栓）进行抗拔检验，所选用的锚杆（或膨胀螺栓）的材料、几何尺寸、施工工艺、施工条件等应与工程实际使用的条件相同。试验一般在锚杆（或膨胀螺栓）验收前进行，试验数量为3根。4.4.3.13 外墙饰面砖粘结强度在相同基层上做样板，并对样板件的饰面砖粘结强度进行检验。具体方法见V建筑工程饰面砖粘结强度检验标准XJGJl10）.4.4.3.14 碎结构实体检验。a）碎强度：校结构实体强度的检验，应以在碎浇筑地点制备并与结构实体同条件养护的试件强度为依据（也可以采用非破损或局部破损的检测方法）。同条件养护试件的留置方式和取样数量，应符合下列要求：- 同条件养护试件所对应的结构构件或结构部位，应由监理（建设）、施工等各方共同选定；- 对碎结构工程中的各种碎强度等级，均应留置同条件养护试件；- 同一强度等级的同条件养护试件，其留置的数量应根据碎工程量和
