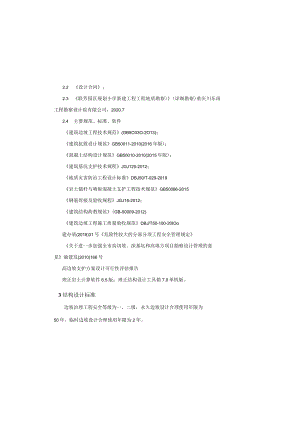

小学新建工程施工图设计说明.docx

2.2 设计合同；2.3 联芳园区规划小学新建工程工程地质勘察)(详细勘察)重庆川东南工程勘察设计院有限公司，2020.72.4 主要规范、标准、软件建筑边坡工程技术规范(GB5O33O-2O13)；建筑抗震设计规范GB50011-2010(2016年版)；混凝土结构设计规范GB50010-2010(2015年版)；建筑基坑支护技术规程JGJ120-2012；地质灾害防治工程设计标准DBJ50/T-029-2019岩土锚杆与喷射混凝土支护工程技术规范GB50086-2015钢筋焊接及验收规程JGJ18-2012；建筑结构荷教规范(GB-50009-2012)建筑边坡工程施工质量验收规范DBJ/T50-100-20IOo建办质(2018)31号危险性较大的分部分项工程安全管理规定关于进一步加强全市高切坡、深基坑和高填方项目勘察设计管理的意见渝建发(2010)166号高边坡支护方案设计可行性评估报告理正岩土计算软件6.5版；理正结构设计工具箱7.0单机版。3结构设计标准边坡治理工程安全等级为一、二级，永久边坡设计合理使用年限为50年，临时边坡设计合理使用年限为2年。施工图设计说明1任务来源教育委员会拟在沙坪坝区修建联芳园区规划小学新建工程。根据设计场坪标高平场后，将会形成最高约14.6m挖方岩质基坑边坡和12.5m高挖方岩土混合环境边坡，边坡分布情况详见下表。高边坡分布情况边坡范围坡型边类设置概况规模（m）边坡最大高度（m）安全等级破坏模式AB挖方（环境边坡）永久7312.5一级岩体强度控制CDEsC,D,ECde'挖方（环境边坡）永久514.25二级岩体强度控制EFGH挖方（基坑边坡）永久14714.6一级岩体强度控制IJK挖方（环境边坡）永久46.56.5二级岩体强度控制LM挖方（环境边坡）永久24.55二级岩体强度控制NO、OQH、PQsRb挖方（环境边坡）永久64.510二级岩体强度控制abc挖方（基坑边坡）临时1248.7二级岩体强度控制本设计为施工图设计阶段，要求在保证安全的前提下，做到技术先进，经济合理。本次设计边坡安全等级为一、二级，边坡稳定安全系数为1.35,支护结构重要性系数为1。2设计依据2.1设计委托书;根据中国地震动参数区划图（GB18306-2015）之图AI及图Bl,按建筑抗震设计规范（GB50011-2010）（2016年版）附录A的划分标准,勘察区设计地震分组为第一组，抗震设防烈度为6度，设计基本地震加速度值为0.05g。4.3地层岩性拟建场地内多被第四系全新统土层覆盖，局部陡坎部位可见基岩出露。经工程地质测绘和钻探揭露表明：勘察区主要出露的地层由新至老主要为：第四系全新统人工填土层（Q4mD杂填土，第四系全新统人工填土层（Q4ml）素填土，第四系全新统残坡积层（Q4el+dl）粉质粘土：下伏基岩为侏罗系中统沙溪庙组（J2S）的泥岩、砂岩。各岩土层工程地质基本特征按由新至老顺序分述如下：第四系1）人工填土层（Q4ml）（1）杂填土（Q4ml）:杂色、褐色为主，主要成分为抛填钢筋混凝土碎块，少许抛填乱石等建筑垃圾、粉质粘土等。碎、块石粒径30250mm,约占20%60%。结构松散，稍湿状，均匀性差，为前期修建开挖弃土及拆迁随意堆填而成，回填时间约2年。该镇土层广泛分布于场地西南侧房屋拆迁以及边坡处。钻孔揭露厚度08Om（ZK29、ZK31、ZK35）8.1Om（ZKI7）。（2）素填土（Q4mD：红褐色，灰褐色,主要由砂、泥岩碎块石及粉质粘土组成；其中砂、泥岩碎块石粒径约IO-IOOmm,约占10%20%,其余为粉质粘土，结构稍密，稍湿，为原房屋及道路修建时回填，回填时间4工程地质概况4.1 地形地貌场地属于剥蚀浅丘斜坡地貌，拟建场地现状拟建物已拆除，场地内局部存在拆迁形成的陡坎，场地北侧为已修建砖房，东侧为已建联芳花园道路，南侧为富洲新城项目部，西侧为已建202乡道。拟建场地大部分较平整，场地内局部存在拆迁形成的陡坎，地形坡度5°25°,多处陡坎可达45°80°。整体地势北西侧高，南东侧低，场地地面高程最高点位于北西侧，高程379.25m,最低点位于南东侧，高程346.51m,相对高差32.74m。4.2 地质构造与地震1)地质构造场地区域地质构造上处于金鳌寺向斜北西翼。地层为侏罗系中沙溪庙组(J2S)泥岩、砂岩，在场地北西面测得岩层产状：120/5°,岩层层面结合一般，属硬性结构面。未见断裂构造，基岩中发育2组裂隙。分述如下：裂隙产状：2100/80°,裂隙宽0.33.8cm,间距2.104.60m,延伸15(X)3().(X)m,裂面较平直，局部粘土充填，属结合程度一般的硬性结构面。裂隙产状：295°/77°,裂隙宽0.12.6cm,间距1.803.40m,延伸10.0025.00m,裂面较平直，局部粘土充填，属结合程度一般的硬性结构面。场区未见次级褶皱及断层，地质构造简单。2)地震松散层类孔隙水集中分布于全新统第四系人工填土中。因土层的性质、颗粒大小、厚度、砂泥岩碎块石含量等均有明显差别，其富水性也因此而异，受大气降水补给。具有随气候和降雨变化的显著特征,雨季有水，旱季干涸。b、基岩裂隙水基岩裂隙水分构造裂隙水、风化裂隙水两个亚类。构造裂隙水分布零散，其特点是贯通性差，富水性贫乏。风化裂隙水分布于砂泥岩的强风化带中，其水量由风化带厚度决定，富水性贫乏。场地地下水主要受大气降水补给，但降水后绝大多数沿上部填土下渗，至原始地形低洼处。基岩裂隙水受地形控制明显，具有就地补给，就地排泄的特点；松散岩类孔隙潜水的动态变化除与降雨有直接关系外，受人为活动用水的影响也十分明显。第四系松散层孔隙水及基岩裂隙水最终顺地势排泄到南侧低洼带。钻孔深度范围内未见地下水位。但若在雨季或长时间下雨情况下，在厚度较大的填土中的地下水会有增加。拟建场地水文地质条件简单。该区域内土对混凝土结构及钢筋混凝土结构中的钢筋具微腐蚀性,对钢结构具微腐蚀性。场区中的地下水及地表水对混凝土结构及钢筋混凝土结构中的钢筋具有微腐蚀性。4.5不良地质现象拟建场地内及其附近无滑坡、泥石流、岩溶等其它不良地质现象，无河道、沟浜、墓穴、孤石等对工程不利的埋藏物。5岩土设计参数大于10年。分布于场地西北侧原有道路及地坝处，钻探揭露厚度0.80(ZK34)5.2Om(ZK15)；2)残坡积层(Q4cl+dl)粉质粘土(Q4el+dD:黄褐色，可塑状，主要成分为粘土矿物，干强度和韧性中等，切面稍有光泽，无摇震反应，稍湿，为残坡积成因。分布于场地北侧原始地貌地带。钻探揭露厚度0.3(ZK5、ZK7)0.8Om(ZK8)。侏罗系中统沙溪庙组(J2S)泥岩：紫红、暗紫红色，主要由粘土矿物等组成，泥质结构，中厚层状构造，局部含钙质团块和薄层砂质条带。该层与泥岩呈互层或夹层，局部呈透镜体出现。该层广泛分布于场地区域，为本场地主要地层，钻探揭露厚度1.05(ZK37)33.9Om(ZKI6,未揭穿)。砂岩：浅灰色，主要由石英、长石、云母等矿物组成，中细粒结构，中厚层状构造，钙泥质胶结，局部粉砂质含量较重。为场地次要岩层，局部呈透镜体出现。钻探揭露单层厚度为0.90(ZKI8、ZK22)5m(ZK39)。4.4水文地质条件场区内粉质粘土和泥岩为隔水层。砂岩裂隙不发育，为弱透水层。上覆填土松散稍密、空隙较大，有利于地表水下渗。(1)根据现场调查，场地内无地表水体分布。(2)地下水类型场地内地下水种类主要为第四系松散层孔隙水、基岩裂隙水。a、第四系松散层类孔隙水abc挖方(基坑边坡)临时1248.7二级1:0.75+素喷素喷为喷射厚8cm,C20混凝土面板。具体设计内容详见立面图及典型断面图。坡顶、坡脚分别设置临时截水沟及排水沟，并入场地内排水系统，且设置防护栏杆，栏杆高度不小于1.2m,护栏竖向荷载为1.2KNm.7材料及质量要求7.1 钢筋：图中符号®分别表示热轧HPB3OO、HRB400螺纹钢筋。钢筋必须具有出厂合格证明，使用前应对钢筋进行随机抽检，作力学性能试验，满足规范要求后，方可使用。7.2 混凝土：本工程所有混凝土均采用商品混凝土，采用C30o混凝土浇筑前，应按设计的配合比做混凝土试块进行抗压强度试验，其强度满足规范要求后，方可按设计的配合比拌制混凝土进行浇筑。肋柱保护层厚度靠山内侧不小于35mm,外侧不小于30mm；压顶梁为35mm,面板保护层厚度：靠山内侧不小于35mm,外侧不小于30mm。抗滑桩保护层不小于60mm。73灌浆材料：本工程锚杆锚孔灌浆压力O3-O5MPa(锚杆)。(1)水泥：宜用普通硅酸盐水泥，强度等级不应低于425MPa.(2)砂：应选用中细砂，当采用特细砂时，其细度模数不宜小于0.7。砂的含泥量按重量计不得大于3%：砂中云母、有机质、硫化物及硫酸盐等有害物质的含量按重量计不得大于1%。岩土体主要物理力学指标建议值×t.»tkXMMftKM/M)tHtRoVMJWttmftf<Mpi)内Ir力W*）In松比内角C>承力特征G1胶面内"球力Q摩融断aS人工案缜20.622.0/5*（天）3*（即Z融（天）23（QDU3ttfiittS定20120.200粉Ifi粘土19.02l/22(>20m/14(大)12><»0.25«I45/Z依双/正？：2Swll26.0330(*WOS34526239927，IgLMI作砂W24.6525.0/0.35500*中K化砂岩1143/33s607227IOOt/为乐区锻*一锚杆M30水泥砂浆与周围岩土体极限粘结强度标准值：泥岩取360kPa,砂岩取900kPao6支护措施根据勘察报告，结合场地最新规划资料，综合考虑，边坡治理支护如下:边坡范围坡型边类设置概况规模（m）边坡展大高度（m）安全等级支护形式AB挖方永久7312.5一级5+式挡L肋杆墙1:板锚CDE.C,D,EC"D"E挖方（环境边坡）永久514.25二级板肋式锚杆挡墙、重力式挡墙EFGH挖方（基坑边坡）永久14714.6一级1:0.75+锚喷、板肋式锚杆挡墙IJK挖方（环境边坡）永久46.56.5二级仰斜式挡墙LM挖方（环境边坡）永久24.55二级仰斜式挡墙NO、OQHHPQ、Rb挖方（环境边坡）永久64.510二级仰斜式挡墙、板肋式锚杆挡墙8.5试验：试验方法参见建筑边坡工程技术规范GB50330-2013附录。8.6 本工程施工应严格按逆做法分层分段跳槽间隔施工，每层垂
