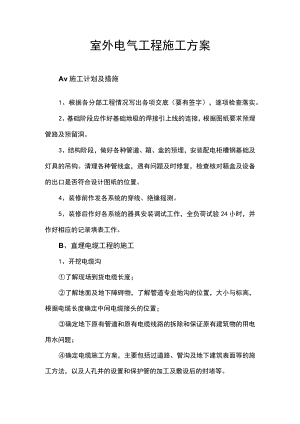

室外电气工程施工方案.docx

室外电气工程施工方案Av施工计划及措施1、根据各分部工程情况写出各项交底（要有签字），逐项检查落实。2、基础阶段应作好基础地极的焊接引上线的连接，根据图纸要求预埋管路及预留洞。3、结构阶段，做好各种管道、箱、盒的预埋，安装配电柜槽钢基础及灯具的吊钩。清理各种管线盒，遇有问题及时修复，检查核对箱盒及设备的出口是否符合设计图纸的位置。4、装修前作发各系统的穿线、绝缘摇测。5、装修后作好各系统的器具安装调试工作，全负荷试验24小时，并作好相应的记录填表工作。B、直埋电缆工程的施工1、开挖电缆沟了解现场到货电缆长度；了解地面及地下障碍物，了解管道专业地沟的位置，大小与标高，根据电缆长度确定中间电缆接头的位置；确定地下原有管道和原有电缆线路的拆除和保证原有建筑物的用电用水问题；确定电缆施工方案，主要包括过道路、管沟及地下建筑表面等的施工方法，以及人孔井的设置和保护管的加工及敷设后的封堵等。开挖电缆沟，遇到转弯处，应挖成圆弧状，以保证电缆敷设时有足够的弯曲半径。电缆沟的深度宜为90CM左右，以保证电缆表面深度不小于70CM的需要。2、预埋电缆保护管：电缆穿越道路应穿钢管保护，电缆管理两端宜伸出道路两边各2米，伸出排水沟0.5米。直埋电缆进入电缆沟时,应穿管中。电缆需从直埋电缆沟引出地面时,为防止机械损伤，在地面上2米一段应用金属钢管加以保护，保护钢管应伸入地面以下0.1米以上。3、敷设电缆：首先将直埋用的电缆沟铲平夯实，再铺一层厚度不小于IOOMM的砂层或软土。电缆整理整齐，不宜相互交叉重迭，以便于电缆的散热。在中间接头处和终端处应留有余量。电缆整理好后，应立即进行中间电缆头和终端头的连接，连接方法可参照说明书的作法。连接完后，对电缆进行绝缘耐压试验，确认没有问题时,可对电缆进行封闭覆盖。并请建设单位和监理方法作隐蔽验收。4、电缆覆盖：和下部一样，上部也应铺IOOMM厚的砂层或软土层，并加盖保护盖板。覆盖宽度应超过电缆两侧各50MMo在下部所铺的砂子或软土不应有石块或硬杂物，以免伤及电缆。经隐蔽验收合格后，可以向电缆沟内回填土，并分层夯实。0%照明工程照明设备主要取决于被照明植物重要性和要求达到的效果1、所有灯具必须是水密防虫的，并能耐除草剂与除虫药水的腐2、考虑到白天的美观，灯具一般安装在地平面上。3、为了避免灯具影响绿化维护设施的工作，尤其是影响草地上割草的工作，应将灯具固定在略微高于水平面的混凝土基座上。4、将投光灯安装在灌木丛后，既能消除眩光又不影响白天的外观。Dv施工工艺和技术质保证措施1、配电箱、柜的进场验收：检查外观是否完好无损，实际接线与订货图纸是否一致，柜内主要开头合格证和箱柜的产品合格证。2、配电柜的安装：检查基础槽钢的水平度其偏差应在规范允许的范围内，连接母线应特别注意相序应当一致，成排配电柜的垂直、水平应在允许的范围内。3、高压开关柜及变压器的检查：高压柜除检查外观和合格证外，还应作新路器油的检查、耐压试验以及保护回路的各项试验，实验合格后应有实验报告。变压器应检查接线的组别一次二次电压是否符合图纸要求，接线的瓷瓶有无裂痕是否完整无损，也应做一系列的试验并有检验报告。4、照明器具的安装：开关接相线，罗品灯芯接相线，插座左零右火，配电箱内开孔应一管一孔，严禁开长孔和使用电气焊开孔，盘闸具排列整齐，孔路绑扎齐整。5、严把材料进场检验关，无合格证的产品不准进场。6、严把质量检验关，本工序不合格不准进入下一道工序。7、保证质检资料和技术资料准时，齐全。
