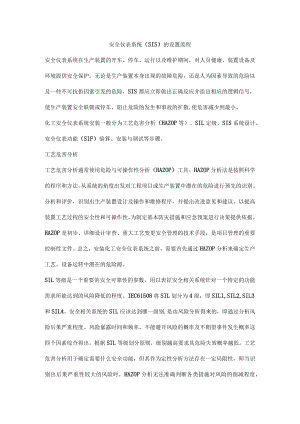

安全仪表系统（SIS）的设置流程.docx
安全仪表系统（SIS）的设置流程安全仪表系统在生产装置的开车、停车、运行以及维护期间，对人员健康、装置设备及环境提供安全保护。无论是生产装置本身出现的故障危险，还是人为因素导致的危险以及一些不可抗拒因素引发的危险，SIS都应立即做出正确反应并给出相应的逻辑信号，使生产装置安全联锁或停车，阻止危险的发生和事故的扩散,使危害减少到最小。化工安全仪表系统安装一般分为工艺危害分析（HAZOP等）、SIL定级、SIS系统设计、安全仪表功能（SlF）验算、安装与调试等步骤。工艺危害分析工艺危害分析通常使用危险与可操作性分析（HAZOP）工具。HAZOP分析法是按照科学的程序和方法，从系统的角度出发对工程项目或生产装置中潜在的危险进行预先的识别、分析和评价，识别出生产装置设计及操作和维修程序，并提出改进意见和建议，以提高装置工艺过程的安全性和可操作性，为制定基本防灾措施和应急预案进行决策提供依据。HAZOP是初步、详细设计审查、重大工艺变更安全管理的技术手段，是项目管理的重要控制性文件。总之，安装化工安全仪表系统之前，需要首先通过HAZOP分析来确定生产工艺、设备运转中潜在的危险源。SlL等级是一个重要的安全可靠性的参数，用以表征安全相关系统针对一个特定的功能需求所能达到的风险降低的程度。IEC61508将SIL划分为4级，即SILl,SIL2,SIL3和SIL4。安全相关系统的SlL应该达到哪一级别,是由风险分析得来的，即通过分析风险后果严重程度、风险暴露时间和频率、不能避开风险的概率及不期望事件发生概率这四个因素综合得出。根据SIL等级划分原则，级别越高要求其危险失效概率越低。工艺危害分析用于确定需要什么安全功能，但其作为定性分析方法存在一定局限性，即当识别出后果严重性较大的风险时，HAZOP分析无法准确判断各类措施对风险的削减程度，也无法判断剩余风险与风险可接受标准间的差距。因在SIL定级过程中进一步采用保护层(LOPA)分析等方法对初始事件的发生频率、后果严重性以及每一个独立保护措施的风险削减值进行评估及确认，最终决定SIF回路需要分配的风险削减目标，即SIF回路的完整性等级(SlL)要求。SIS系统设计与验证安全仪表系统(SIS)的安全仪表功能(SlF)的设计要根据安全仪表要求规范(SRS)来完成。作为IEC61511中安全生命周期的重要性文件，SRS包括了所有安全仪表功能(SlF)设计的完整要求明细，主要包括以下内容：危险及其后果；危险性事件的概率；相应的PID；过程测量参数及跳闸点；主设备和辅助设备的响应要求；过程测量和输出的关系，包括逻辑、算法功能和允许性-定义到所有的操作模式，例如开车、正常、异常、紧急停车等；所需的安全完整性等级；、目标测试周期；允许的最高无停车率；SIF的最大响应时间要求；手动启动SIF的要求；SlF复位要求(锁定或自动复位)；故障诊断的SlF响应（自动停车、仅报警或其他）；热机界面要求-变量显示和输入；旁路维护能力要求；跳闸后的平均恢复，开车时间预估；正常操作和紧急状态的环境条件。除上述内容外，还应根据不同的应用和不同的行业的不同要求增加相应的内容。总结安全仪表系统和安全仪表功能的选择和设计是过程工业安全生命周期中的重要组成部分。无论是分析阶段，还是实施和操作阶段，安全生命周期的每一阶段都至关重要。参照相关国际标准和规范设计要求使用安全仪表系统，将有效降低风险，实现化工企业人身安全、财产安全和环境安全，为企业安全长稳优的生产运营提供一道新的保障。
