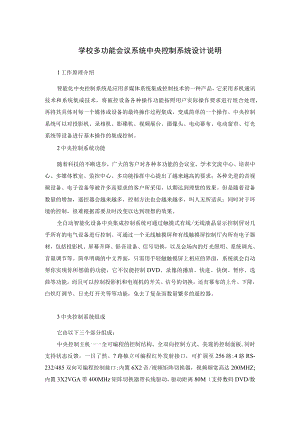

学校多功能会议系统中央控制系统设计说明1工作原理介绍智能化中央控制系统是应用多媒体系统集成控制技术的一种产品，它采用多机通讯技术和系统集成技术，将被控设备各种操作功能按照用户实际操作要求进行组合处理，再将其具体对每一个媒体或设备的最终操作过程集成，变成简单的一个操作。中央控制系统可以对投影机、录相机、影碟机、视频展台、摄像头、电动幕布、电动窗帘、灯光系统等设备进行基本操作的集成控制。2中央控制系统功能随着科技的不断进步，广大的客户对各种多功能的会议室、学术交流中心、培训中心、多媒体教室、监控中心、多功能指挥中心提出了越来越高的要求；各种先进的音视频设备、电子设备等被许多高要求的客户所采用，以期达到理想的效果。但是随着设备数量的增加，遥控器会越来越多，控制方法也会越来越多，叫人无所适从；同时对于环境的控制，很难根据需要及时改变以达到理想的效果。全自动智能化设备中央集成控制系统可通过触摸式有线/无线液晶显示控制屏对几乎所有的电气设备进行控制。可通过一个无线触摸屏和有线触摸屏控制厅内所有电子器材，包括投影机、屏幕升降、影音设备、信号切换，以及会场内的灯光照明、系统调光、音量调节等。简单明确的中文界面，只需用手轻触触摸屏上相应的界面，系统就会自动帮你实现你所想做的功能，它不仅能控制DVD、录像的播放、快进、快倒、暂停、选曲等功能，而且可以控制投影机和电视机的开关、信号的切换，还有幕布的上升、下降，白炽灯调节、日光灯开关等等功能，免去了复杂而数量繁多的遥控器。3中央控制系统组成它由以下三个部分组成：中央控制主机一一全可编程的控制结构、全双向控制方式、美观的控制面板,同时支持状态反馈，一目了然。7路独立可编程红外发射接口，可扩展至256路;4路RS-232/485双向可编程控制接口;内置6X2音/视频矩阵切换器，视频频宽高达200MHZ;内置3X2VGA带400MHz矩阵切换器带长线驱动，驱动距离80M（支持数码DVD/数码展示台输入）;内置三路扩展可编程RS232接口;内置投影机灯泡检测电路，实现电动屏幕连动和完全保护投影机，带投影机延时开关酒置专业立体声音量控制模块内置双话筒输入带卡拉OK混响功能无线触摸屏一一采用德州仪器OMAP5多核处理器，2GHz处理速度；2G容量DDR2内存；80G的大容量SSD存储，全视角超薄IPS炫彩硬屏，4:3黄金比例；夏普9.8寸工业级超簿液晶屏，高稳定性；高分辨率（1366X900）彩色宽屏显示；电容式触摸屏，支持多点触控屏；内置Wif模块，支持802.11bg无线以太网双向通讯；Android4.0系统；WiFi无线网络实现与主机进行双向通讯；电池连续使用时间5个小时；无线接收器一一设置网络ID地址，可多台接收器联网；采用双向无线收发器，自动检测触摸屏信号；工作电流：300mA；WlFl无线发射：双向，2.4G；适用距离：对视距离300米（级联方式）配合无线路由器使用，WIFl通讯。4中央控制系统控制方式序号设备名称控制方式1投影机RS2322DVDIR3录像机IR4视频会议IR5液晶电视IR6摄像头RS-232/4857摄像跟踪RS-232/4858会议系统RS-232/4859电动窗帘KT-810电动幕布中控控置11电动吊架中控控置5通过中央集成控制系统达到功能用IRP控制投影机、电视机、DVD、VCR、功放、视频会议系统，实现A/V系统的自动化控制;通过主机上的A/V矩阵和VGA矩阵，实现所有音视频、VGA信号的自由切换；通过KT-8控制电动幕布、电动窗帘、投影吊架、日光灯和设备电源，实现所有电源的自动控制；通过会议系统主机视频跟踪功能，实现开会时自动跟踪演讲者。通过主机音量控制模块控制音量，使音量真正的受控制；因为所有的设备都受到控制，所以能够实现客户所要求的对各个设备都进行控制；对灯光、影音系统进行预设及调整；通过控制A/V矩阵，可以实现将所有的音视频切换到会议室的所有音视频输出设备上；通过控制RGB矩阵，可以将多台计算机的RGB信号切换到投影机。通过电源控制器可以实现灯光的开关,如筒灯的开/关；射灯的开/关；光管的开/关；全开/全关等；我们还可以根据用户使用要求，设定多种使用模式，一键实现投影降下、幕布降下、投影开机、信号切换、灯光亮起等等，更加能够了人性化体现智能集中控制的性能；
