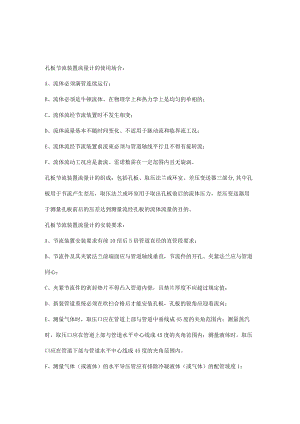

孔板节流装置流量计的使用常识.docx

孔板节流装置流量计的使用场合：A、流体必须满管连续运行；B、流体必须是牛顿流体、在物理学上和热力学上是均匀的单相的；C、流体流经节流装置时不发生相变；D、流体流量基本不随时间变化、不适用于脉动流和临界流工况；E、流体流经节流装置前流束必须与管道轴线平行且不得有旋转流；F、流体流动工况应是紊流、雷诺数需在一定范围内且无旋涡。孔板节流装置流量计的组成：包括孔板、取压法兰或环室、差压变送器三部分,其中孔板用于节流产生差压，取压法兰或环室用于取出孔板前后的流体压力，差压变送器用于测量孔板前后的压差达到测量流经孔板的流体流量的目的。孔板节流装置流量计的安装要求：A、节流装置安装要求有前10倍后5倍管道直径的直管段要求；B、节流件及其夹紧法兰前端面应与管道轴线垂直，节流件的开孔、夹紧法兰应与管道同心；C、夹紧节流件的密封垫片不得凸入管道内壁，且垫片厚度不应超过规定值；D、新装管道系统必须在吹扫合格后才能安装孔板，孔板的锐角应迎着流向；E、测量气体时，取压口应在管道上部与管道中垂线成45度的夹角范围内；测量蒸汽时，取压口应在管道上部与管道水平中心线成45度的夹角范围内；测量液体时，取压口应在管道下部与管道水平中心线成45度的夹角范围内。F、测量气体（或液体）的水平导压管应有排除冷凝液体（或气体）的配管坡度1：101：IOOo孔板节流装置流量计的投用与停用方法：A、流量计投用前.，应检查其安装是否符合要求、管道是否吹洗干净、压力试验是否已完成；B、投用后保证流量计在其有效测量范围内平稳运行；C、流量计投用步骤为：检查二次阀和排污阀应关闭，平衡阀应打开一稍开一次根部阀，检查导压管系统是否泄漏，不漏则全开一次阀一分别打开排污阀进行排污后关闭排污阀一拧松差压变送器正负压室丝堵，排除空气f打开变送器正压阀,关闭平衡阀，打开变送器负压阀，启动差压变送器；D、仪表三阀组的操作原则：1、不能让导压管内的凝结水或隔离液流失；2、不可使变送器测量膜盒受压或受热；三阀组的启动顺序为：开正压阀一关平衡阀一开负压阀；E、流量计停用步骤为：关闭变送器负压阀，打开平衡阀，关闭变送器正压阀一关闭二次阀一打开排污阀进行排污后关闭排污阀；三阀组的停用顺序为：关负压阀一开平衡阀一关正压阀。
