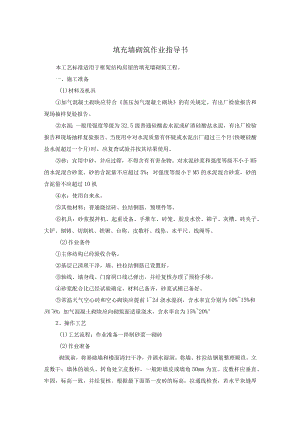

填充墙砌筑作业指导书本工艺标准适用于框架结构房屋的填充墙砌筑工程。一、施工准备(1)材料及机具加气混凝土砌块应符合蒸压加气混凝土砌块的有关规定。有出厂检验报告和现场抽样复验报告。水泥：一般用强度等级为32.5级普通硅酸盐水泥或矿渣硅酸盐水泥，有出厂检验报告和现场抽样复验报告。当使用中对水泥质量有怀疑或水泥出厂超过三个月(快硬硅酸盐水泥超过一个月)时，应复查试验并按其结果使用。砂：宜用中砂，并应过筛，不得含有有害杂物。对水泥砂浆和强度等级不小于M5的水泥混合砂浆，砂的含泥量不应超过5%；对强度等级小于M5的水泥混合砂浆，砂的含泥量不应超过10机水：使用自来水。其他材料：普通烧结砖、拉结钢筋、预埋件等。机具：砂浆搅拌机、起重设备、手推车、砖笼、胶皮水管、筛子、灰槽、砖夹子、大铲、刨铸、切割机、铁锹、台称、皮数杆、线坠、水平尺、线绳等。(2)作业条件主体结构已经验收合格。基层已清理干净，墙、柱拉结钢筋已设置好。轴线、墙身线、门窗洞口线己弹出，并经复核办理了预检手续。砂浆配合比已经试验确定，材料已备齐，砂浆试模已备好。常温天气空心砖和空心砌块应提前l2d浇水湿润，含水率宜分别为10%15%和5%8%；加气混凝土砌块应向砌筑面适量浇水，含水率宜为15%20%°2、操作工艺(1)工艺流程：作业准备一拌制砂浆一砌砖(2)作业准备砌筑前，将基础墙和楼面清扫干净，并洒水湿润。将墙、柱拉结钢筋整理顺直。立皮数干：墙体的端头、转角处立皮数杆，一般距墙皮或墙角50mm为宜。皮数杆应垂直、牢固，标高一致，并经复核。根据最下面第一皮砖的标高，拉通线检查，若水平灰缝厚度超过30mm,应用细石混凝土找平。根据设计图纸各部位尺寸，排砖摆样，确定组砌方法。（3）拌制砂浆砂浆配合比应采用质量比，其计量偏差：水泥及有机塑化剂为+2%,砂及掺合料为+5%。砂浆应采用机械搅拌，自投料完算起，搅拌时间应为：水泥砂浆和水泥混合砂浆不得小于2min。砂浆拌成后应及时运到施工地点，若出现泌水现象，应在砌筑前再次拌合。砂浆应随拌随用，水泥砂浆和混合砂浆应分别在3h和4h内使用完毕。当施工期间最高气温超过30时，应分别在2h和3h内使用完毕。每一检验批且不超过250?砌体，各种类型及强度等级的砌筑砂浆试块不少于三组，每台搅拌机应至少抽检一次。二、砌砖（1）填充墙的砌筑应上下错缝，加气混凝土砌块搭砌长度不宜小于砌块长度的1/3,并应不小于200mmo（2）砌筑填充墙时，应把预埋在墙、柱中的拉结钢筋砌入墙内，拉结钢筋的规格、数量、间距、长度应符合设计要求；填充墙与框架柱间隙应用砂浆填满。（3）填充墙砌体灰缝应横平竖直，厚薄均匀，水平灰缝厚度宜为20±2mm,竖向灰缝宜为15±2mm0（4）填充墙在地面或楼面上应先砌三皮实心砖，在门窗洞口两侧应从第一匹砖开始，沿墙高每50OnUn设置200X墙厚x240混凝土预制块。（5）填充墙砌至接近梁、板底时，应预留20Onim左右空隙，待墙体砌筑完间隔7d后，用实心砖45°60。斜砌挤紧，并用砂浆填实。（6）设计要求的洞口、管道、沟槽应于砌筑时正确预留和预埋，未经设计同意，不得打凿墙体和在墙体上开凿水平沟槽。宽度超过300mm的洞口上部，应设置混凝土过梁。三、质量标准1、主控项目砌块和砂浆的强度等级必须符合设计要求。2、一般项目（1）填充墙砌体的一般尺寸允许偏差应符合表5-2的规定。表5-2填充墙砌体的一般尺寸允许偏差（n）项目允许偏差轴线位移5垂直度3m5>3m10表面平整度5门窗洞口高、宽（后塞口）±5外墙上、下窗口偏移10（2）填充墙砌体的砂浆饱满度应符合表5-3的规定。表5-3填充墙砌体的砂浆饱满度填充墙灰缝饱满度及要求水平280%垂直填满砂浆，不得有透明缝、瞎缝、假缝。（3）填充墙砌体留置的拉结筋或网片的位置，应与块体皮数相符合。拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超过一皮砖高度。四、成品保护（1）预埋的拉结钢筋应加强保护，不得任意弯折或切断。（2）暖卫、电气管道及预埋件应注意保护，防止碰撞损坏。（3）手推车应平稳行驶，防止碰撞墙体。（4）空心砖墙上不得留脚手眼，防止发生事故。五、注意事项1、应注意的质量问题（1）不得使用过期的水泥，配合比计量应准确，砂浆试验的制作、养护、试压应符合规定。（2）砌到顶部时，应在梁底或板底弹出墙边线，认真按线砌筑，以保证墙体顶部平直通顺。（3）孔洞、埋件应预留和预埋，防止在墙体上剔凿。2、应注意的安全问题（1）停放机械的场地土质应坚实，雨期应有排水措施，防止地面下沉造成机械倾斜。（2）操作之前应检查操作环境是否符合安全要求，道路是否畅通，机具是否完好牢固，安全设施和防护用品是否齐全，经检查符合要求后方可施工。（3）砌筑高度超过1.2m以上时，应搭设脚手架。在一层以上或高度超过3m时，采用里脚手架必须支搭安全网；采用外脚手架应设护身栏杆和挡脚板。（3）脚手架上堆料量不得超过规定荷载，堆砖高度不得超过三皮侧砖。同一块脚手板上的操作人员不应超过两人。（4）不得站在墙上进行划线、刮缝及清扫墙面或检查大角垂直等工作。（5）起重机吊砖应用吊笼，砂浆料斗不得装得过满；吊车落到卸料平台上时，砌筑人员应暂停操作，并避开一边。（6）禁止用手向上抛砖运输，人工传递时应稳递稳接。（7）砌体施工时，楼面和屋面堆载不得超过楼板的允许荷载值。施工层进料口楼板下，宜采用临时加撑措施。六、质量记录1、填充墙砌块、水泥、钢筋、砂等材料合格证书、产品性能检测报告。2、砂浆配合比通知单。3、砂浆试件抗压强度试验报告。4、隐蔽工程检查验收记录。5、填充墙砌筑工程检验批质量验收记录。6、填充墙砌筑分项工程质量验收记录。
