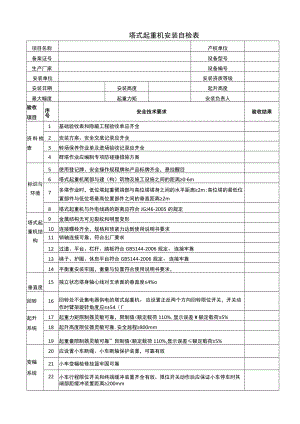

塔式起重机安装自检表.docx

塔式起重机安装自检表项目名称产权单位备案证号设备型号生产厂家设备编号安装单位安装资质等级安装日期安装高度起升高度最大幅度起重力矩安装负责人验收项目序号安全技术要求验收结果资料检查1基础验收表和隐蔽工程验收单应齐全2安装方案、安全交底记录应齐全3转场保养作业单及进场验收记录应齐全4群塔作业应编制专项防碰撞措施方案标识与环境5使用登记牌、安全操作规程牌和产品标牌齐全，悬挂醒目6塔式起重机尾部与建（构）筑物及施工设施之间的距离06m7多塔作业时，低位塔起重臂端部与高位塔塔身之间的水平距离2m;高位塔的最低位置部件与低位塔最高位置部件之间的垂直距离2m8塔式起重机与外电线路的距离应符合JGJ46-2005的规定塔式起重机结构9金属结构无可见裂纹和明显变形10连接螺栓齐全，规格和预紧力达到使用说明书要求11销轴连接可靠，符合出厂要求12过道、平台、栏杆、踏板符合GB5144-2006规定，连接牢靠13梯子、护圈、休息平台符合GB5144-2006规定，连接牢靠14平衡重安装牢固，重量与位置符合使用说明书要求，垂直度15独立状态塔身轴心线对支承面的垂直度4%o回转16回转处不设集电器供电的塔式起重机，应设置正反两个方向回转限位开关，开关动作时臂架旋转角度应±54（起升系统17起重力矩限制器灵敏可靠，限制值<额定载荷110%,显示误差W额定载荷±5%18起升高度限位器灵敏可靠,安全越程800mm19起重量限制器灵敏可靠”艮制值<额定载荷110%,显示误差额定载荷±5%变幅系统20应设置小车断绳、小车断轴保护装置，可靠有效21小车变幅检修挂篮牢固可靠22小车行程限位开关和终端缓冲装置齐全有效。限位开关动作后应保证小车停车时其端部距缓冲装置距离200mm验收项目序号安全技术要求验收结果部件24滑轮转动灵活可靠，无卡塞现象；无裂纹或轮缘破损；滑轮绳槽壁厚磨损量<原壁厚的20%;滑轮槽底的磨损量<相应钢丝绳直径的25%25滑轮上的钢丝绳防脱装置应完整、可靠，该装置与滑轮最外缘的间隙钢丝绳直径的20%机构及零部件26吊钩防钢丝绳脱钩装置应完整可靠27卷筒壁不应有裂纹，筒壁磨损量<原壁厚的10%;多层缠绕的卷筒，端部应有比最外层钢丝绳高出2倍钢丝绳直径的凸缘28卷筒上钢丝绳应排列有序，有钢丝绳防脱槽装置。该装置与卷筒最外缘的间隙钢丝绳直径的20%29钢丝绳穿绕正确，无干涉；钢丝绳规格符合说明书规定，端部应固结可靠；使用应符合GB59722016规定30制动器不应有裂纹、过度磨损、塑性变形、缺件等缺陷，调整适宜，制动平稳可靠31传动装置固定牢固，运行平稳32有可能伤人的活动零部件的防护罩齐全电气系统33仪表、照明、报警系统完好、可靠；控制、操纵装置动作灵活、可靠34短路、过电流、失压及零位保护灵敏可靠35切断总电源的急停开关应为非自动复位型，可靠有效36主电路和控制电路的对地绝缘电阻05MQ37声响信号完好38专用开关箱单独设置并有警示标志39电缆无破损，老化，与金属接触处有绝缘材料隔离40塔顶高度大于30m且高于周围建筑物时应安装障碍指示灯，供电不应受停机的影响41臂根校点高于50m时应设置风速仪司机室42性能标牌（显示屏）齐全，清晰43门窗、绝缘地板及灭火器等附属设施齐全，有效¼-4¼-成塔行44空载状态下，进行起升、回转、变幅各动作的操作，检查调试：操作系统、控制系统、联锁装置动作准确性和灵活性；各行程限位器动作准确性和可靠性；各机构无漏油现象，运动平稳无异常现象自检结论：自检人员：年月日注：对不符合要求的项目应在备注栏具体说明，对要求量化的参数应填实测值。（本表由安装单位安装完成后进行自检）
