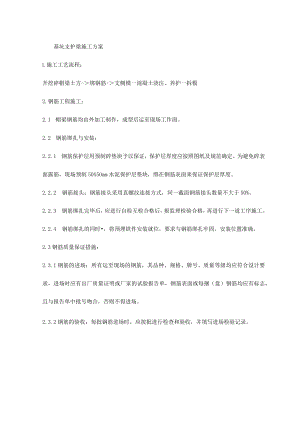

基坑支护梁施工方案.docx

基坑支护梁施工方案L施工工艺流程：开挖碎帽梁土方-绑钢筋-支侧模一混凝土浇注、养护一拆模2.钢筋工程施工：2.1 帽梁钢筋均由外加工制作，成型后运至现场工作面。2.2 钢筋绑扎与安装：2.2.1 钢筋保护层用预制碎垫块予以保证，保护层厚度应按照图纸及规范确定。为避免碎表面露筋，现场预制50X5Omm水泥保护层垫块，绑在钢筋表面来保证保护层厚度。2.2.2 钢筋接头：钢筋接头采用直螺纹连接方式，同一截面钢筋接头数量不大于50%。2.2.3 钢筋绑扎完毕后，应进行自检互检合格后，报监理检验合格，再进行下一道工序施工。2.2.4 钢筋绑扎的同时，将预埋铁件安装就位，要求与钢筋绑扎牢固，安装位置准确。2.3钢筋质量保证措施：2.3.1钢筋的进场：所有运至现场的钢筋，其品种、规格、牌号、质量等级均应符合设计要求，进场时应有出厂质量证明或厂家的试验报告单，钢筋表面或每捆（盘）钢筋均应有标志，且与报告单中批号吻合，否则不得进场。2.3.2钢筋的验收：每批钢筋进场时，应按批进行检查和验收，并填写进场检验记录。每批由同牌号、同炉罐号、同规格、同交货状态的钢筋组成，重量不大于60吨。3 .模板工程施工：3.1 碎帽梁支模示意图：帽梁模板采用15mm厚覆模多层板，50X10Omnl木方与48钢管扣件加固，如下图所不：k瓜瓜瓜瓜k k支护桩3.2 模板拼装后，应由工长和质量员按图纸对模板拼装尺寸进行复核，无误后方可进行下一道工序施工。3.3 拆模时严禁野蛮施工，防止破坏碎的棱角，影响碎的外观质量。4 .校工程施工：帽梁碎工程全部采用商品碎，提前着手与碎搅拌站作好各方面的协调工作。4.1 碎浇注采用象泵或溜槽。碎施工缝留成直茬，拆模后剔除表面浮浆。帽梁施工缝位置不受限制。4.2 碎振捣采用插入式振捣器，严格遵守“快插慢拔”的振捣要领，振捣时间以30S为宜。当碎表面水平，不显著下沉，无气泡逸出，表面泛浆时为合格。振捣过程遇有泌水现象及时排除。为确保碎密实度；碎浇注过程中由专人根据底板上标高将很表面搓平。4.3 佐的养护：为保证新浇碎有适宜的硬化条件，防止早期由于干缩而产生的裂缝，碎浇注完毕后，应在12小时内盖麻袋片浇水养护。适当浇水，保持结构表面湿润养护。4.4 在浇筑过程中，应随时观察模板、支架、钢筋等情况，发生变形、移位时，及时采取措施进行处理。4.5 碎振捣棒应尽量避免直接振捣模板，防止模板接缝处扩大漏浆，为此设专人跟随浇筑部位检查模板质量。4.6 试块留置：4.6.1每拌制IOO盘且不超过100m3的同配合比混凝土，其取样不得少于一次；每工作班拌制的同配合比混凝土不足一盘时，其取样不得少于一次。4.6.2同条件试块的组数根据实际需要确定，不少于2组，做为挖槽的强度依据。（三）基坑降排水施工方案详见“第十章基础排水和防止沉降措施”，此处不再赘述。
