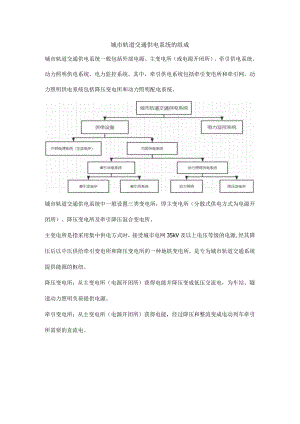

城市轨道交通供电系统的组成城市轨道交通供电系统一般包括外部电源、主变电所（或电源开闭所）、牵引供电系统、动力照明供电系统、电力监控系统。其中，牵引供电系统包括牵引变电所和牵引网，动力照明供电系统包括降压变电所和动力照明配电系统。城市轨道交通供电系统中一般设置三类变电所，即主变电所（分散式供电方式为电源开闭所）、降压变电所及牵引降压混合变电所。主变电所是指采用集中供电方式时，接受城市电网35kV及以上电压等级的电源,经其降压后以中压供给牵引变电所和降压变电所的一种地铁变电所，是专为城市轨道交通系统提供能源的枢纽。降压变电所：从主变电所（电源开闭所）获得电能并降压变成低压交流电，为车站、隧道动力照明负荷提供电源。牵引变电所：从主变电所（电源开闭所）获得电能，经过降压和整流变成电动列车牵引所需要的直流电。Fl、F2-城市电网发电厂;Bl、B2、B3-城市电网区域变电所;B4、B5一地铁牵引变电所；B6-地铁降压变电所。
