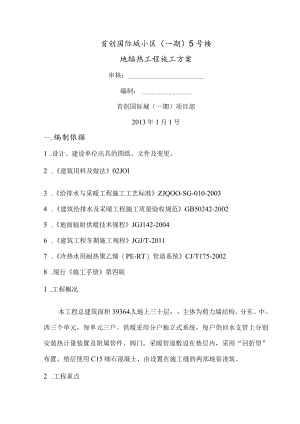

首创国际城小区（一期）5号楼地辐热工程施工方案审核：编制：首创国际城（一期）项目部2013年1月1号一.编制依据1 .设计、建设单位出具的图纸、文件及变更。2 .建筑用料及做法02JOl3 .给排水与采暖工程施工工艺标准ZJQOO-SG-010-20034 .建筑给排水及采暖工程施工质量验收规范GB50242-20025 .地面辐射供暖技术规程JGJ142-20046 .建筑工程冬期施工规程JGJ/T-20117 .冷热水用耐热聚乙烯（PE-RT）管道系统CJ/T175-20028 .现行施工手册第四版1 .工程概况本工程总建筑面积39364.3,地上三十层，主体为剪力墙结构，分东、中、西三个单元，每单元三户。供暖采用分户独立式系统，每户供回水支管上分别安装热计量装置及附属管件、阀门，采暖管道敷设在垫层内，采用“回折型”布置。垫层使用C15细石混凝土，由设置在施工缝的两部地泵浇筑。2 .工程重点本工程施工时间段处于冬期施工范畴，应针对现场情况，从支管打压、PE-RT管盘设、混凝土浇筑等各方面做好冬期施工相关措施。1 .技术准备（1）熟悉图纸和相关变更，明确地辐热总管、PE-RT管铺设方式。（2）熟悉地辐热工艺标准和质量验收规范。（3）熟悉冬期施工规程，对地辐热相关工序采取有效措施。（4）编写地辐热施工技术交底，并对班组进行相关培训。2 .材料准备主管道：热表井内管道均采用钢管（DN250时必须采用无缝钢管）,DN<32采用丝接,32WDNV50采用焊接。加热管：采用30Om定长PE-RT管，户内规格为d20*2.3,由热表井到进户门管道规格d25*2.8和d32*3.6（跃层）；管材为S4系列，使用条件4级，在使用温度60和使用压力0.8MPa的条件下寿命50年以上。分、集水器：分、集水器材料为铜质，内外表面应光洁，不允许有裂纹、砂眼、冷隔、夹渣、凹凸不平等影响性能的缺陷；连接件直接与加热管接触面必须镀银，色泽均匀，镀层牢固，不允许有脱镀缺陷。冷拔丝网片：采用250成品冷拔丝网片。绝热材料：20mm聚苯乙烯泡沫板（伸缩缝、墙脚IOnIrn）,表观密度225kgm3（导热系数W0.041W/mK）o反射膜：铝箔反射膜。固定件：室内加热管固定使用塑料扎带、固定卡子；总管固定使用扎丝绑扎到水泥钉上。保温材料：供回水干管、立管采用40mm离心玻璃棉管壳(导热系数小)；进户加热管及伸缩缝处加热管采用聚氯乙烯波纹套管；加热管间距小于IOOmm部位采用聚氯乙烯柔性套管。冬期施工材料：垫层保温用棉毡，窗口封堵用彩条布(保证三层需求)3.机具准备气泵：本工程地辐热施工处于冬期施工范围，常规用水打压存在冻管的隐患，故采用气泵打压、保压。(至少两台)地泵：本工程分东、中、西三个单元，于各单元施工缝处各设置一台地泵，泵管直径IOomm。电弧灯：室内施工照明和升温用具。(1)地辐热相关材料质检报告、复检报告符合要求。(2)吊洞、多水房间防水(闭水试验合格)、墙面粉刷、外窗安装等工作进行完毕。(3)冷热水支管铺设、打压(气泵打压)验收合格。(4)窗洞口封堵、楼层50线完毕。(5)地泵安装、检验完毕。5劳动力及工期准备(1)地辐热安装：技工6人，采用平行施工。地辐热垫层：泵工4人，刮平8人，收面8人，普工4人，分两个班组采用流水施工。（2）工期安排：计划工期65天（实际工期45天，春节顺延20天）基层处理一加热管总管安装一铺设保温层（聚氯乙烯泡沫板、铝箔反射膜）一铺设冷拔丝网片一铺设PE-RT管一加压测试一安装分、集水器f隐蔽验收f混凝土垫层施工f管道冲洗f系统试压一系统调试与运行。（1）基层处理基层表面处理平整、干燥、无杂物；卫生间、厨房1:3水泥砂浆找平、做L5mm厚JS防水涂料（此部分提前施工）；卫生间结构板有高差部位冷热水支管刻槽通过。（2）加热总管安装加热管总管需用水泥钉固定在结构板面，当必须与遇冷热水支管叠加时，应刻槽通过；由热表井至进户门部位管道应套聚氯乙烯波纹套管，并敷设在20Ornm宽地槽内（安装完毕后用水泥膨胀珍珠岩保温材料填实）。（3）铺设保温层:采暖房间，错缝排列铺设20mm厚聚苯乙烯泡沫板，相互间结合紧密,拼缝处采用塑料胶带粘接成整体；采暖房间墙根交圈布置IOmm厚聚苯乙烯泡沫板绝热层，高度出建筑成活面1020m（50线下4849公分），上涂密封胶，并用胶带纸点粘临时固定；铺设铝箔反射膜，边角处留出5cm折入聚氯乙烯泡沫板下面；门口及房间面积230m2,或单边26m处采用IOmm厚聚氯乙烯泡沫板设置伸缩缝，高度出建筑成活面1020mm,并套PVC波纹套管，两端出伸缩缝10公分。（做法见伸缩缝做法详图）伸缩缝做法详图（4）铺设冷拔丝网片：在取暖房间铝箔反射膜上铺设250成品冷拔丝网片，不同网片对齐后用塑料扎带绑扎牢固（个别铺设取暖管后翘起部位需加固定卡子）；钢丝网片遇门口伸缩缝处需断开；卫生间部位冷拔丝端部需让开墙根防水1020mm0（5）铺设PE-RT管:加热管铺设按照图纸要求采用“回折型”布置，起步距墙角150mm,铺设时应力自然释放,杜绝管道拧劲翘起,弯折处需在圆弧顶固定,防止出现死折;回折型加热管铺设不允许有接头，在施工验收后，发现加热管损坏时应采用PE-RT专用热熔接头进行连接；加热管到分集水时，应用专用工 口应平整，且垂 线。加热管在分、集器处需断开具切割，切 直于管轴水器范围应使用聚氯乙烯波纹套管（出建筑面200mm）,当集水器周边出水、回水管密集时，应适当调整加热管间距至15Omm(当尺寸必须小于IOOrnnl时，需增加聚氯乙烯波纹套管隔热)详见下图：(6)加压测试本工程户内采暖压力为0.8MPa,混凝土垫层浇筑前需进行系统试压，测试压力为工作压力的1.5倍，缓慢升压，当压力达到L2MPa时，稳压1小时，压力下降不大于于0.05MPa为合格；加压测试以每组分集水器为单位，逐回路进行。(7)安装分集水器PE-RT加热管与分集水器装置及管件连接采用卡套式连接；分集水器安装时，分水器在上、集水器在下，中心距200mm,集水器中心距地面300mm；分集水器安装前在每批(同牌号、同型号、同规格)数量中抽取10%做强度和严密性检查，阀门试验压力为工作压力的1.5倍，严密性试验压力为工作压力的1.1倍，DN50的阀门试验时间15S0(8)隐蔽验收，进行隐蔽验收必需符合以下要求绝热层的厚度、材料的物理性及铺设应符合设计要求；加热管的材料、规格及敷设间距、弯曲半径等应符合设计要求，并应可靠固定;填充层内加热管不应有接头；伸缩缝应按设计要求敷设完毕；加热管与分水器、集水器的连接处无渗漏。管道安装允许偏差:序号项目条件技术要求允许偏差1绝热层厚度20-接合无缝隙-2加热管安装间距按设计±103加热管弯曲半径塑料管不小于6倍管外径-54加热管固定间距直管不大于700mm±10弯管不大于300mm（9）混凝土垫层浇筑混凝土浇筑前保证窗洞口封堵密实，有高差部位模板安装完毕（普通房间距成活面留30r,卫生间、厨房、生活阳台留60mm）；混泥土浇筑过程中保持地暖管压力在06MPa以上，混凝土养护过程中保持地暖管压力在0.4MPa以上。（10）管道冲洗立（干）管清洗时应打开旁通阀门，确保水不流进加热管；加热管道冲洗在分集水器以外主供回水管道冲洗合格后进行。（11）系统试压系统试压应待混凝土浇筑完毕至少14天后进行，避免打压时混凝土形成微裂缝；缓慢升压，当压力达到L2MPa时，稳压1小时，压力下降不大于于0.05MPa为合格；加压测试以每组分集水器为单位，逐回路进行。（12）系统调试与运行系统调试应在具备正常供热和供电条件下进行，且系统未经调试前严禁运行使用；在混凝土垫层完全自然干燥后（至少21天）进行同热试运行，初次供暖时热水比环境温度高I（TC左右，连续运行48h后，每隔24h水温提高5,直至达到设计供水温度，在此温度下对每组分集水器回路逐路进行调节，直至运行正常；系统调试完毕后，将加热管中积水放完、吹干；供暖效果应以房间中央离地1.5m处黑球温度计指示的温度为评价和考核依据。聚苯乙烯泡沫塑料板项目单位指标表观密度kgm325压缩强度(即在10%形变下的压缩应力)kpa2100导热系数吸水率(体积分数)%(vV)470°C48h后尺寸稳定性%3熔结性(弯曲变形)nun220氧指数%>30燃烧分级达到B2级PE-RT管材项目单位指标管径X壁厚mmX循环压力冲击次10000纵向回缩率%3外观白色等级4级项目条件技术要求允许偏差绝执层厚度20一接合无缝隙一加热管安装间星巨按设计±10加热管弯曲半径塑料管不小于5倍管外径-5加热管固定间距直管不大于700mm±10弯管不大于350mm项目强度平整度标高表观标准达到受冻临界强度±10±10无明显裂缝(1)开工前针对现场情况对班组进行技术交底。(2)实行样板间制度，连同甲方、监理对样板间质量进行考评；对样板间暴露出的问题进行协商改善。(3)操作人员合理分工，例如铺保温层的只进行保温层铺设，盘加热管的一人固定一单元，使每个操作人员在自己负责的范围内都是熟练工。(4)要求班组必须配备专业带班，在现场协调工作和过程控制；项目部主管工长做到每天至少抽查一次工作面，及时解决可能出现的问题，避免大面积返工的可能性。(1)冬期施工做好如下测温工作(2)楼层所有窗洞口采用彩条布进行封闭。(3)泵管依次用塑料纸和棉毡包裹保温。(4)混凝土加入抗冻剂，应要求商混车搅拌罐覆盖保温，并检查入场混凝土温度，确保混凝土浇筑时温度不低于5。(5)混凝土浇筑完毕利用刮杠刮平后，用塑料纸和棉毡倒退式依次进行覆盖，统一使用电弧灯进行照明、升温，待混凝土初凝后进行二次收面，待混凝土面层能站人后进行二次覆盖。(6)混凝土采用综合蓄热法养护，受冻临界强度24MPa;根据同条件试块强度决定室内升温措施持续时间。1 .地辐热施工范围楼层不允许穿插任何工序，所有必需进行的工序均安排在地辐热施工前完成。2 .每户地辐热安装完毕后需对进户门进行临时封堵，防止无关人员踩踏破坏。3 .混凝土浇筑时，操作人员必须穿着软底鞋，用平头铁锹。4 .混凝土垫层施工完毕后应妥加保护，严禁大力敲击、冲击、开孔、运行重载、高温烘烤、直接放置高温物体和加热设备等。1.总则：参加施工作业的一切作业人员，都要经过本工种安全技术操作规程的培训方后方可上岗；参加作业的人员进出施工现场，必须佩戴安全帽、走安全通道，不得在开挖区域活动，或翻越、攀爬栏杆、脚手架等。(1)防高空坠落：开工前确保临边防护全部到位；操作人员不得私拆临边防护；临边作业至少2人同行，且任何时候都不得背对临边操作；上脚手架时不得跳跃，更不得在未铺设架板的架体上行走。(2)防实体打击：作业人员不得将劳动工具放置在窗口、电梯口等位置、更不得向楼下抛洒杂物；无论室内室外，进入施工现场必须正确佩戴安全帽。(3)防机械伤害：非专业人员不得私自使用气泵
