四防水混凝土配合比设计.docx

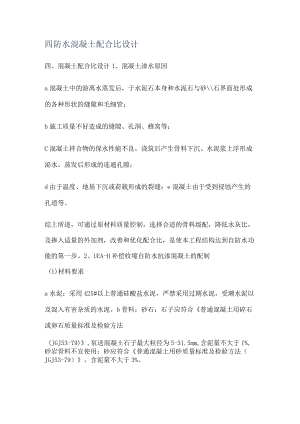

四防水混凝土配合比设计四、混凝土配合比设计1、混凝土渗水原因a混凝土中的游离水蒸发后，于水泥石本身和水泥石与砂石界面处形成的各种形状的缝隙和毛细管；b施工质量不好造成的缝隙、孔洞、蜂窝等；C混凝土拌合物的保水性能不良，浇筑后产生骨料下沉、水泥浆上浮形成泌水，蒸发后形成的连通孔隙；d由于温度、地基下沉或荷载形成的裂缝；e混凝土由于受到侵蚀产生的孔道等。综上所述，可通过原材料质量控制，选择合适的骨料级配，降低水灰比，及掺入适量的外加剂，改善和优化配合比，是使本工程结构达到自防水功能的第一步。2、UEA-H补偿收缩自防水抗渗混凝土的配制(1)材料要求a水泥：采用425#以上普通硅酸盐水泥，严禁采用过期水泥，受潮水泥以及混入有害杂质的水泥。b骨料：砂石：石子应符合普通混凝土用碎石或卵石质量标准及检验方法(JGJ53-79),泵送混凝土石子最大粒径为5-31.5mm,含泥量不大于1%,砂岩骨料不宜使用；砂应符合普通混凝土用砂质量标准及检验方法（JGJ53-79），含泥量不大于3%。由于UEA-H复合膨胀剂的膨胀性能良好，含碱量低，对养护条件要求相对宽松，是一种使用方便，安全耐久性好的抗裂防水外加剂。除具有补偿收缩、抗裂防渗这一主体功能外，同时具有减水、缓凝、早强、高强、防冻和泵送等施工性能。在混凝土中掺6Q8%UEATI复合型膨胀剂，其技术性能为使混凝土在负温下保留部分自由水，继续水化，提高低温混凝土的早期强度，满足冬季施工需要；坍落度比普通混凝土提高IoCnl以上，凝结正常，具有良好的泵送性能；砂浆膨胀率为0.030.05%,使混凝土在早期强度增长过程中预先建立0.31.OMpa预压力状态，从而抵消后期混凝土收缩产生的部分拉应力；使混凝土抗冻性能良好，抗压强度比大于90%以上，对钢筋无锈蚀危害，对水质无污染。3配制方法a防水混凝土配合比各项技术参数，见下表防水混凝土水灰比参考表（表一）混凝土抗渗等级混凝土强度等级备注（Nmm2）C30以上S8S120.501试块S值应比设计提高0.2Nmm22严格控制水灰比小于表中数字注；混凝土抗渗等级是表示混凝土试块在渗透仪上作抗渗试验时，试块未发现渗水现象的最大水压值。砂率选用表（表二）3035404550石子空隙率（）0.3035353535360.353535353637砂的平均0.403535363738粒径3637383937383940混凝土拌合用水量参考表kgm3（表三）坍落度砂率（%）354045（cm）1030175185185195195205b为了保证防水混凝土能达到最佳抗渗效果,并具有良好的可泵送性,防水混凝土施工前进行配合比试配,并按照有关规定制作试块作为抗压强度和抗渗等级试验使用，试验结果作为施工配合比的依据，从中选择最优配合比。本工程试配工作由中建二局三公司实验室和UEAT厂家共同承担，在考虑施工和易性的前提下，初步选出水灰比、水泥用量，求出用水量，再依据所选的砂率，求出砂、石的重量，得出初步配合比，以此制作强度试件及膨胀试件（包括自由膨胀试件和限制膨胀试件），在检验试件的强度、膨胀率（特别是限制膨胀率），均满足设计要求时，即可进行试拌，核对坍落度、调整用水量，以最后确定施工配合比。本工程基本要求是：试配的抗渗标号应按设计要求提高0.2Mpa,每立方米混凝土水泥用量不少于320Kg,灰砂比保持1：21：2.5,水灰比不大于05,泵送混凝土坍落度为14±2cm,砂率控制在40%50%,混凝土初凝时间为6ho4混凝土在生产过程中计量精度满足下表要求：骨料名称水泥水砂石外加剂掺合料计量精度±l%÷l%±3%±3%±0.5%±3%5防水混凝土按绝对体积法的计算步骤如下：根据工程要求的抗渗指标，强度及结构条件和施工条件选定坍落度，确定水灰比、用水量，并计算出水泥用量。普通防水混凝土水灰比可参考表（一）混凝土拌合用水量与砂石材料、搅拌条件等因素有关，为了便于试拌进行初步配合比设计，提供混凝土拌合用水量参考表（三）作参考，但用水量应根据试配最后选定。（1）选用砂率：砂率可根据石子空隙率和砂的平均粒径参考表（二）选用。石子空隙率二（1-石子质量密度/石子密度）某100%（2）根据选用的砂率，按照公式计算砂石混合密度。P砂石二P砂P+P石（1-P）公式式中：P一砂率P砂石一砂石混合密度P砂一砂的密度P石一石的密度（3）按公式计算砂石混合用量a=p砂石（IOOO-W/P水-C/P水泥）公式式中：a一砂石混合用量（kgm3）W水用量（kg）P水一水的密度c水泥用量（kg）P水泥一水泥的密度（4）按公式及公式计算砂和石的重量S=P某a公式式中：S-砂的重量（mm）0.450.503536P一砂率a一砂石混石用量(kgm3)G=a-S公式式中：G一石子重量(kg)(5)初步配合比：由以上各步骤算出的每立方米混凝土的材料用量，可以列出初步配合比为：水泥：砂：石子二C：S：G水灰比二WC(6)试配与校正：按照初步配合比进行制作强度试件及膨胀试件，在检验试件的强度、膨胀率均满足设计要求时，即可在现场进行试拌，核对坍落度，调整用水量，以最后确定施工配合比。
