合流制污水截流井设计规程.docx

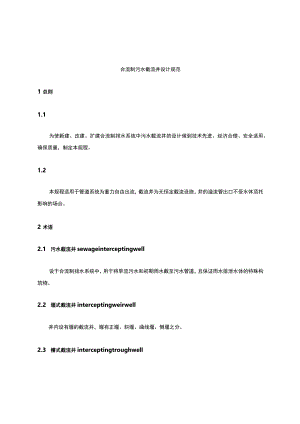

合流制污水截流井设计规范1总则1.1为使新建、改建、扩建合流制排水系统中污水截流井的设计做到技术先进、经济合理、安全适用、确保质量，制定本规程。1.2本规程适用于管道系统为重力自由出流，截流井为无恒定截流设施，井的溢流管出口不受水体顶托影响的场合。2术语2.1 污水截流井sewageinterceptingwell设于合流制排水系统中，用于将旱流污水和初期雨水截至污水管道，且保证雨水排泄水体的特殊构筑物。2.2 堰式截流井interceptingweirwell井内设有堰的截流井，堰有正堰、斜堰、曲线堰、侧堰之分。2.3 槽式截流井interceptingtroughwell井内设有槽的截流井。2.4 槽堰结合式截流井interceptingweir-troughwell井内同时设有槽、堰的截流井2.5 污水截流量interceptingsewvageflow按设计应截留的旱流污水和初期雨水流量，以L/s计。2.6 截流倍数interceptionratio污水截流井开始溢流时所截流的雨水量与合流管内旱流污水设计流量之比值。3一般规定3.1 污水截流井应能将污水和初期雨水截流入污水截流管并保证在设计流量范围内雨水排泄通畅。3.2 污水截流井在管道高程允许条件下,应选用槽堰式截流井。当选用堰式截流井时,宜选用正堰式截流井。3.3 污水截流井设置地点应根据污水截流干管或污水管道位置、周围地形、排放水体的水位高程、排放点的周围环境而定。3.4 污水截流井溢流管底出口高程，宜在水体洪水位以上。4设计计算41污水截流设施的计算4.1.1污水截流量应按下式计算：Q=（1+nO）Qh（4.1.1）式中Q污水截流量（1/s）;n-S流彳然，取n=l5;Qh合流管道内旱流污水设计流量（1/s%4.1.2对于无污水设计流量资料的原有合流管，应实测现有污水量，确定最大污水量，并应考虑将来的发展。4.1.3当污水截流管管径为300-600mm时，堰式截流井内各类堰（正堰、斜堰、曲线式中d污水截流管管径（mm）;H1堰高（mm）;k修正系数，取k=l.11.3。4.1.4当污水截流管管径为300-60Omm时，槽式截流井的槽深、槽宽可按下式确定。H2=63.9Q0.43k（4.1.4-1）式中H2槽深（mm）;B=d（4.1.4-2）式中B槽宽（mm4.1.5槽堰结合式井，槽深、堰高应按下列步骤和公式计算确定。1根据地形条件、管道高程允许降落可能性，确定槽深H2,；2根据截流量，应用水力计算确定截流管管径d;3假设H17H21匕值，按表4.1.5计算确定槽堰总高H。4按公式（4.1.5）确定堰高H1'。H1,=H-H2,（4.1.5）式中H1槽堰结合式井中堰高（mm）;H21一槽堰结合式井中槽深（mm）;H一槽堰结合式井中槽堰总高（mmX5校核H17H2，是否符合本条第3款的假设条I牛，否则改用相应公式重复上述计算。6槽宽计算同式（4.1.4-2%4.1.6污水截流管管径与坡度计算应符合下列规定：1污水截流管管径应遵照室外排水设计规范有关水力计算的规定，按满流重力流2截流管管径不宜小于300mm。4.2雨水溢流设施的计算4.2.1 溢流量可按式（4.2.1）近似计算确定：Qy=Qz-Qh（1+n）（4.2.1）式中Qy溢流量（1/s）;Qz合流管道的设计流量（1/s%4.2.2 合流管道的设计流量，应按现行的室夕阳甘水设计规范有关规定计算确定。4.2.3 溢流管的管径、坡度应按雨水管道满流计算确定。4.2.4 堰式、槽堰式结合井内，对加堰后合流管泄水能力应按下列规定校核。当Hl/d<0.9（堰式），Hd<0.9（槽堰式）时，不影响合流管泄水能力；当HldO.9（堰式），HdO.9（槽堰式）时，影响合流管泄水能力，此时应考虑槽式，或加大槽堰式井中槽深，或加大截流管管径。
