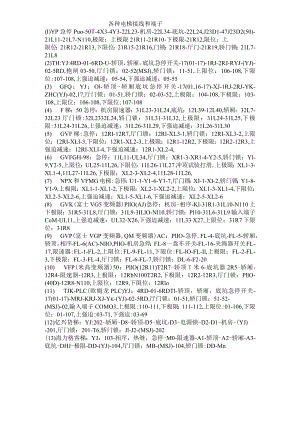

各种电梯接线和端子.docx
各种电梯接线和端子(I)YP急停Puo-50T-4X3-4Y3-22L23-机房-22L34-底坑-22L24,J23D1-47J23D2(50)-21L11-21L7-N110,极限：上极限21R11-21R10-下极限-21R12,限位：上限位：21R12-21R13,下限位：21R15-21R16,门锁：21R18-厅门-21R19,轿门锁：21L7-21L8(2)TH:YJ:4RD-01-6RD-U-轿顶，轿厢，底坑急停开关-17(01-17)-1RJ-2RJ-RYJ-(YJ)-02-5RD,抱闸03-50,厅门锁：02-52(MSJ),轿门锁：11-51,上限位：106-108,下限位:107-108,上强迫减速：05-54,下强迫减速：05-55(3) GFQ：YJ：Ol-轿顶-轿厢底坑急停开关-17(01,16-17)-XJ-1RJ-2RJ-YK-ZHC(YJ)-02,17,厅门锁：01-51,轿门锁：02-03-52,上极限：104-108,下极限：103-108,上限位：106-108,下限位;107-108(4) F梯：50急停：机房限速器：31L23-31L24,底坑：12L39-12L40,轿厢：32L7-32L23厅门锁:32L2332L24,轿门锁：31L31-31L32,上极限：31L24-31L25,下极限:31L24-31L26,上强迫减速：31L26-31L29,下强迫减速：31L26-31L30(5) GVF梯:急停：12RI-12R7,厅门锁：12RI-XL3-1,轿门锁：12RI-XL3-2,上限位：12RI-XLI-3,下限位：12R1-XL2-3,上极限：12R1-12R2,下极限：12R2-12R3,上强迫减速：12RI-XLI-4,下强迫减速：12R1-XL2-4,(6) GVFGH-98：急停：11L11-UL34,厅门锁：XR1-3-XR1-4-Y2-5,轿门锁：Yl-9,Y2-5,上限位：UL25-11L26,下限位：11L26-11L27冲顶试验打滑,上极限：XL1-3-XL1-4,11L27-11L26,下极限：XL2-3-XL2-4,11L28-11L26,(7) NPX和VFMG电梯:急停：U1-1-Y1-6-Y1-7,厅门锁：XI-1-XI-2,轿门锁：Y1-8-Y1-9,上极限：XL1-1-XL1-2,下极限：XL2-1-XL2-2,上限位：XL1-3-XL1-4,下限位：XL2-5-XL2-6,上强迫减速：XL1-5-XL1-6,下强迫减速：XL2-5-XL2-6(8) GVK(富士VG5变频器)PllO(AJ)急停：机房-相序-Kl-31R1-31L10-N110上下极限：31R5-31L8,厅门锁：31L9-3ILlO-Nl10,轿门锁：Pl10-31L6-31L9输入端子CoM-UL11,上强迫减速：UL32-X26,下强迫减速：11L33X27,上限位：31R7下限位：31R8(9) GVP(富士VGP变频器,QM变频器)AC：PlIO-急停,FL-4-底坑-FL-5-轿厢，轿顶，相序-FL-6(AC)-NllO,PlIO-机房急停：FL-8一盘车开关-FL-16-夹绳器开关FL-17,限速器:FL-1-FL-2,上限位;FL-9-FL-11,下限位:FL-IO-FL-Il,上极限：FL-2-FL-3,下极限：FL-3-FL-4,厅门锁：FL-6-FL-7,轿门锁：DL-6-F2-20(10) VFP(米高变频器)50：PllO(12R11)T2R7-轿顶T米6-底坑器2R5-轿厢-12R4-限速器-12R3,上极限：12RbN100T2R2,下极限：12R2-12R3,厅门锁：PllO-(40D)-12R8-N110,上限位：12R9,下限位：12Rlo(11) TJK-PLC(欧姆龙PLC)YJ：4RD-01-6RDTl-轿顶，轿厢，底坑急停开关-17(01-17)-MRJ-KRJ-XJ-Yk-(YJ)-02-5RD,厅门锁：01-51,轿门锁：51-52-(MSJ)-02,输入端子COMO3,上极限:110-111,下极限：111-112,上限位:01-106,下限位：01-107,上强迫:03-71,下强迫:03-69(12)亿兴货梯：YJ:202-轿厢-D8-轿顶-D5-底坑-D3-电源锁-D2-D1-机房-(YJ)-201,厅门锁：201-T6,轿门锁：Jl-J2-(MSJ)-202(13)海力格客梯：YJ：103-相序，热继，急停-M0-限速器-A1-轿顶-A2-轿厢-A3-底坑-DHJ-极限-DD-(YJ)-104,厅门锁：MB-(MSJ)-104,轿门锁:DD-Mn
