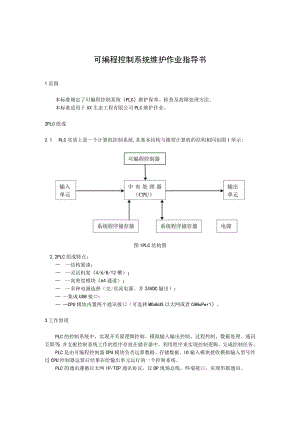

可编程控制系统维护作业指导书1范围本标准规定了可编程控制系统（PLC）维护保养、检查及故障处理方法。本标准适用于XX生态工程有限公司PLC维护作业。2PLC组成2.1 PLC实质上是一个计算机控制系统,其基本结构与微型计算机的结构相同如图1所示:图1PLC结构图2.2PLC组成特点： 结构紧凑； 灵活机架（4/6/8/12槽）； 高密度模块（64通道）； 多种电源选择（交/直流电源、并24VDC输出）； 集成USB接口； CPU模块内置两个通讯接口（可选择MOdbUS以太网或者CANoPer1）。3工作原理PLC的控制系统中，实现开关量逻辑控制、模拟输入输出控制、过程控制、数据处理、通讯互联等：并支配控制系统工作的程序存放在储存器中，利用程序来实现控制逻辑，完成控制任务。PLC是由可编程控制器CPU模块负责运算数据、存储数据、IO输入模块接收模拟输入型号经过CPU控制器运算后结果在给输出单元运行的一个控制系统。PLC的通讯遵循以太网IP/TCP通讯协议，以DP现场总线，终端接口，实现串联通讯。PLC是以前最原始的继电器电路控制原理和逻辑运算控制原理一一改进为程序编辑在微型计算机中，实现自动控制的目的，PLC中使用PC时，可以把输入端等效一个继电器线圈，其相应的的继电器接点（动合或动断）可在内部控制电路中使用，而输出端又以等效为内部输出继电器的一个动合触点，驱动外部设备，即把PC是内部有许多“软继电器”组成的控制器。4维护保养4.1 每天巡检一次。4.2 每年一次系统清理。4.3 保持PC机室和控制室室温25摄氏度左右，湿度20%-80,4.4 控制柜卫生和操作室的卫生清理：一一电脑主机；主控制器CPU；输入模块；一一输出模块；电源模块；通讯模块；电源模块；交换机；UPS电源/电磁。4.5 检测电源电压，220VAC>24VDC>通讯总线电压，清理线路腐蚀的地方。4.6 检查控制室风扇，主机风扇运行情况，对风扇润滑地方进行加油处理。5故障处理5.1 CPU模块故障，显示红灯，检查CPU模块，已坏则更换CPU模块。5.2 I/O模块故隙，显示红灯，检查I/O模块，已坏则更换I/O模块。5.3 电源单元故障，检查输入电压是否有220VAC。5.4 检查输出电压24VDC,查看线路接头有没有腐蚀现象，清理有腐蚀的地方重新接线。5.5 上位机故隙，查找硬件设备是否正常，逐一检查故隙并处理：显卡；网卡；主板；CPU；硬盘；内存；鼠标；一一键盘；显木器。5.6 总线故障：检查总线线路屏蔽情况，处理屏蔽和受干扰的强电流；线路有没有断线情况，处理断线重新绞接；一一终端接口有没有接触不好，清理干净腐蚀的地方使接触良好。5.7 组态故障:每一次我们在修改组态时，应对每次组态进行备份，备份日期，方便在下一次组态时查看组态情况，组态错误时，及时修改组态，使组态在控制系统中正常运行，修改组态时，需要登录修改组态权限用户名、密码，打开组态内容，查找相关位号并进行修改，修改完组态使用模拟调试，调试成功后，编译下载到CPU控制器中进行运行，运行正常后对新的组态进行备份处理。5.8 通讯故隙：查看网络地址的设置，编辑正确的网络地址，查看交换机工作是否正常，网线是否完好，多台计算机连接，计算机选择运行，选用PIN的方式拼写IP地址运行，查看是否连接，网络终端接口是否正常，网络终端接口坏更换终端接口，现场总线，测量总线电压,检查总线屏敝情况,检查网络正常后,使整个可编程控制系统在生产过程中正常运行。6系统接地及检查6.1检修时应断掉电源，依照控制器序号去掉可编程控制系统所有电源接头两端插头。6.2查看电缆绝缘情况，电气柜到可编程控制柜中，用500V绝缘表测量电缆各芯接地电阻,电阻应不小于20兆欧。6.3查看可编程控制柜到各控制柜中的电缆绝缘情况,用500V绝缘表测量电缆各芯接地电阻，电阻应不小于20兆欧。6.4查看可编程控制电源柜至各上位机电源的绝缘情况,用500V绝缘表测量电缆各芯接地电阻，电阻应不小于20兆欧。6.5 检查各机柜接地线是否正常，各屏蔽线是否单点接地。6.6 系统接地采用铜排接地，接地电阻不能大于2欧。6.7 检查和处理完成后，依照控制器序号送电使系统正常运行。
