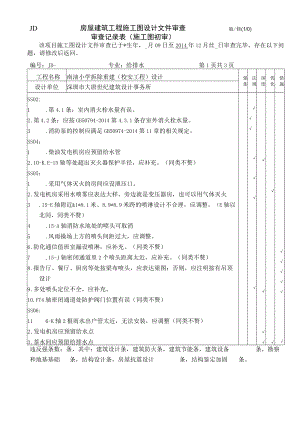

JD版/修(1/0)房屋建筑工程施工图设计文件审查审查记录表（施工图初审）该项目施工图设计文件审查已于*生年，_月09日至2014年12月丝_日审查完毕，存在以下问题，请修改后返回。编号：JD-专业：给排水第1页共3页工程名称南油小学拆除重建（校安工程）设计强法深优错设计单位深圳市大唐世纪建筑设计事务所条规度化漏SS02:1 .第4.1条：室内消火栓水量有误。2 .第4.2条：应按GB50794-2014第4.3.1条存室外消火栓水量。3 .消防泵的控制应满足GB50974-2014第11章的相关规定。SS04：1 .柴油发电机房应预留给水管2 .10-K.E-15轴等处超出灭火器保护半径，应补充。（同类不赘）SS05：1 .采用气体灭火的房间应设泄压口。2 .发电机房采用水喷雾应表达大样，旁边就是变压器房，也可以用气体灭火3 .15-E轴附近&1*8.1米、8.9*8.9米跨的喷淋设计不合理，应调整。（E轴以北同，同类不赘）4 .15-A轴消防水池处的喷头可取消5 .风雨操场上方的喷头间距过大，应调整。6 .防化通信值班室漏设喷淋，应补充。（同类不赘）7 .15-J轴密闭通道里2个喷头距离太近，应补充。（同类不赘）8 .报告厅、餐厅、厨房等处按梁布喷头，应表达梁图；否则，应注明按有吊顶设计9 .多处喷头定位不全，应补充。10 .FT4轴密闭通道处防护阀门位置有误（同类不赘）SS06:11 6-K轴2根雨水出户管太近，无法安装，应调整（同类不赘）2 .发电机房应预留给水点3 .茶水间应预留给排水点4 .体育金属器材室设集水坑不合理，建议移开。违反强条数：条，其中：建筑设计条，建筑防火条，建筑节能条，建筑设备条，勘察和地基基础条，结构设计条，房屋抗震设计条，结构鉴定加固条。版/修（1/0）房屋建筑工程施工图设计文件审查审查记录表（施工图初审）该项目施工图设计文件审查已于*生年，_月09日至2014年12月丝_日审查完毕，存在以下问题，请修改后返回。编号：JD-专业：给排水第2页共3页工程名称南油小学拆除重建（校安工程）设计强法深优错设计单位深圳市大唐世纪建筑设计事务所条规度化漏5.穿外墙的套管标高T.6,应根据地坪及梁高复核SS07:L13-K运动器材室不能满足消火栓两股水柱同时到达，应补充（同类不赘）。2.5轴排水沟应画排出管。3.喷淋平面和系统对不上，系统图上找不到“图书阅览室”的喷淋，说明8.2.11写：本工程不设送回风道的集中空调系统，本工程地上不设消防喷淋系统。应核对统一。4.图书阅览室1/F以北、广播站等不能满足消火栓两股水柱同时到达，应补充（同类不赘）。5.ET2轴附近管道标高有误，应与相关专业协调处理。（同类不赘）6.一层的空调冷凝水应有组织排放。（同类不赘）SS08：1.底层单排应表达。SS09：1.6-J轴附近走道排水应与相关专业协调处理。（各层同，同类不赘）2.B轴FL4横支管过长，建议调整（各层同，同类不赘）3.11轴YL8影响疏散，应靠边设置（各层同，同类不赘）SS10：1.E-3轴FL7应复核是否碰窗。（同类不赘）ILlO-J轴消火栓横管建议移至走道。（同类不赘）SS12:1.较长的排水管上应按规范设置清扫口。（同类不赘）SS13:1.办公室的卫生间实际上是一层单排的，屋面是种植屋面，伸顶通气管都上去违反强条数：条，其中：建筑设计条，建筑防火条，建筑节能条，建筑设备条，勘察和地基基础条，结构设计条，房屋抗震设计条，结构鉴定加固条。房屋建筑工程施工图设计文件审查版/修（1/0）审查记录表（施工图初审）该项目施工图设计文件审查已于*生年，_月09日至2014年12月丝_日审查完毕，存在以下问题，请修改后返回。编号：JD-专业：给排水第3页共3页工程名称南油小学拆除重建（校安工程）设计强法深优错设计单位深圳市大唐世纪建筑设计事务所条规度化漏不太好，建议减少SS19：L消防水泵扬程偏低，应复核2.屋面环管没必要设双环。SS20：L末端试水的排水管应表达，并注意管径。SS28:2.水泵应满足自灌吸水。RS02：L去口部的冲洗龙头的预埋套管均漏定位。（同类不赘）SS31：1 .室外排水管应标流向2 .当不止一根排水管接入检查井时，应分别注标高。（同类不赘）3 .进出化粪池的管道应注标高。4 .W21之后的检查井漏标高5 .检查井的定位不全，应补充。SS18:1 .大于3个用水点的给水管上应设检修阀。2 .5#卫生间应按规范设通气管。（同类不赘）违反强条数：条，其中：建筑设计条，建筑防火条，建筑节能条，建筑设备条，勘察和地基基础条，结构设计条，房屋抗震设计条，结构鉴定加固条。
