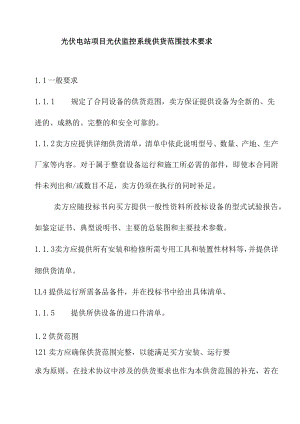

光伏电站项目光伏监控系统供货范围技术要求.docx

光伏电站项目光伏监控系统供货范围技术要求1.1 一般要求1.1.1 规定了合同设备的供货范围，卖方保证提供设备为全新的、先进的、成熟的、完整的和安全可靠的。1.1.2 卖方应提供详细供货清单，清单中依此说明型号、数量、产地、生产厂家等内容。对于属于整套设备运行和施工所必需的部件，即使本合同附件未列出和/或数目不足，卖方仍须在执行的同时补足。卖方应随投标书向买方提供一般性资料所投标设备的型式试验报告，如鉴定证书、典型说明书、主要的总装图和主要技术参数。1.1.3 卖方应提供所有安装和检修所需专用工具和装置性材料等，并提供详细供货清单。LL4提供运行所需备品备件，并在投标书中给出具体清单。1.1.5 提供所供设备的进口件清单。1.2 供货范围121卖方应确保供货范围完整，以能满足买方安装、运行要求为原则。在技术协议中涉及的供货要求也作为本供货范围的补充，若在安装、调试、运行中发现缺项（属卖方供货范围）由卖方无偿补充。卖方的供货范围包括，但不限于此：122详细供货范围（不仅限于此，卖方保证设备的完整性）柜体颜色采用：冰灰桔纹微机监控系统（安装地点：光伏电站）序号名称规格及型号数量备注1主机（兼操作员站）采用UNlX工作站,包括：2G及以上内存,500GB及以上硬盘，主频，3.6GHz,64位CPU,1台21”彩色LCD显示器，1个标准键盘，1只鼠标3套器，一个以太网接口，可读写DVD光驱2A3激光打印机HP5200N1台3可读写DVD光盘驱动器1套4专用计算机工作台微机工作台（六工位），含6把椅子1套5VQC软件1套6音响报警装置（包括音箱）1套7网络设备1套8监控系统软件包括：系统软件、网络通信软件、支撑软件、系统1套维护及诊断软件、应用软件,包括:各项功能软件，远动数据处理及通信软件、操作闭锁软件、以及与智能设备接口软件等9有功功率控制软件1套10无功功率控制软件1套、廿酒足11通讯电缆光纤尾纤（IOm长）现场需要以太网通讯线-H-酒足现场需要铠装光缆（8/10芯多模室外铠装光缆）、廿酒足现场需要测控装置（安装地点：逆变器室内）序号名称规格及型号数量备注1测控装置30台2双绞线以太网交换机30台3规约转换装置30台4标准屏柜（带电源切换）柜体30面满足5屏蔽双绞线现场需要123进口件清单（至少，但不限于）序号名称规格型号单位数量产地生产厂家备注1.2.4 备品备件:随机备品备件序号名称规格型号单位数量产地生产厂家备注1测控装置电源插件块12通信接口单元电源插件块1注：卖方可根据自己设备特点进行调整和补充。1.2.5 专用工具序号名称规格型号单位数量产地生产厂家备注1调试通讯线根12万用表台13保护专用组合工具套1注：卖方可根据自己设备特点进行调整和补充。
