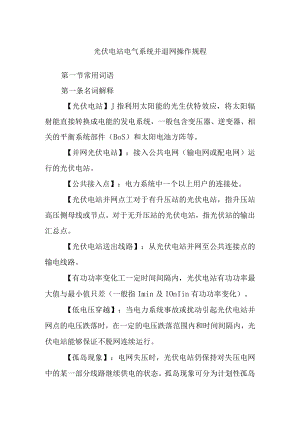

光伏电站电气系统并退网操作规程.docx

光伏电站电气系统并退网操作规程第一节常用词语第一条名词解释【光伏电站】J指利用太阳能的光生伏特效应，将太阳辐射能直接转换成电能的发电系统，一般包含变压器、逆变器、相关的平衡系统部件（BoS）和太阳电池方阵等。【并网光伏电站】：接入公共电网（输电网或配电网）运行的光伏电站。【公共接入点】：电力系统中一个以上用户的连接处。【光伏电站并网点工对于有升压站的光伏电站，指升压站高压侧母线或节点。对于无升压站的光伏电站，指光伏站的输出汇总点。【光伏电站送出线路】：从光伏电站并网至公共连接点的输电线路。【有功功率变化工一定时间间隔内，光伏电站有功功率最大值与最小值只差（一般指Imin及IOnIin有功功率变化）。【低电压穿越】：当电力系统事故或扰动引起光伏电站并网点的电压跌落时，在一定的电压跌落范围内和时间间隔内，光伏电站能够保证不脱网连续运行。【孤岛现象】：电网失压时，光伏电站仍保持对失压电网中的某一部分线路继续供电的状态。孤岛现象可分为计划性孤岛现象和非计划性孤岛现象。【计划性孤岛工指按预先设计的控制策略，有计划的发生孤岛现象。【非计划性孤岛】：指非计划、不受控地发生孤岛现象。【防孤岛】：禁止非计划性孤岛现象的发生。【峰瓦】：指太阳能能电池组件方阵在标准测试条件下的额定最大输出功率。（注：标准测试条件为：25±2,用标准太阳能电池测量的光源辐照度为IoOOW/m2并具有AML5标准的太阳光谱辐照度分布。）【电压偏差】：实际运行电压偏差在限制范围内累计运行时间与对应的总运行统计时间的百分比，即电压偏移。【电压波动】：电压方根均值（有效值）一系列的变动或连续的改变。第二条操作术语【合上工将开关（断路器）或刀闸（隔离开关）由分闸位置转为合闸位置。【断开】：将开关（断路器）由合闸位置转为分闸位置。【拉开】：将刀闸（隔离开关）由合闸位置转为分闸位置。【投入运行】：指设备的开关及刀闸都在合的位置，与电源接通，二次设备同时投用。【停止运行】：指断开设备的开关、刀闸，二次设备同时停用。【热备用状态工指设备开关断开，而刀闸仍在合的位置，继电保护及二次设备按规定投入，设备保护均在运行的状态。【冷备用状态工指设备没有故障，无安全措施，刀闸及开关都在断开位置，可以随时投入运行的状态。【检修状态】：指设备所有开关、刀闸均断开，并挂好接地线或已合上接地刀闸的状态。【并列】：两个独立电网使其合并为一个电网运行的操作。【解列】：将一个电网分成两个电气相互独立运行的操作。第二节操作程序第一条操作程序1、接受值班调度员的命令2、填写操作票并审核合格。3、在监护人的监护下进行操作。4、操作完毕签字并复令。5、做好操作记录。
