便道挡墙技术交底.docx

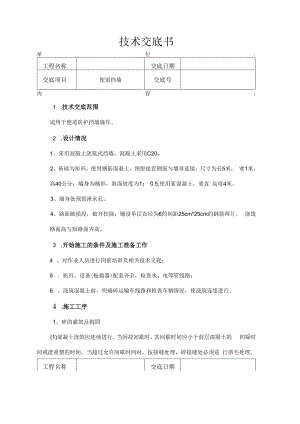

技术交底书单位:工程名称交底日期交底项目便道挡墙交底号内容:1 .技术交底范围适用于便道防护挡墙施作。2 .设计情况1、采用混凝土浇筑式挡墙，混凝土采用C20。2、基础为矩形，使用钢筋混凝土，预留接茬钢筋与墙身连接，尺寸为长5米， 宽1米，高40公分；墙身为梯形，斜面坡度为1： 0.5,使用素混凝土，垂直 高度4米。3、墙身处预留泄水孔。4、路面破损段，破开挖除；铺设单层直径为6的间距25cm*25cm的钢筋网片， 浇筑路面高与原路面齐高。3 .开始施工的条件及施工准备工作4 、对作业人员进行岗前培训及相关技术交底；5 、机具、设备(振捣器)配套齐全，检查水、电等管线路；6 、浇筑混凝土前，明确碎运输车线路和检查车辆情况，使浇筑连续进行。4 .施工工序1、碎的灌筑及捣固(1)混凝土浇筑应连续进行。当因故间歇时，其间歇时间应小于前层混凝土的 初凝时间或能重塑的时间。当超过允许间歇时间时，按接缝处理，碎接缝处必须进 行凿毛处理。工程名称交底日期交底项目便道挡墙交底号（2）混凝土浇筑分层厚度（指捣实后厚度）宜为振捣器作用部分长度的L 25倍，但最大摊铺厚度不宜大于600mm。在新浇筑完成的下层混凝土上再浇筑新混凝土 时，应在下层混凝土初凝或能重塑前浇筑完成上层混凝土。（3）采用插入式振动棒捣固，应符合下列规定：每一振点的捣固延续时间宜为2030s,以混凝土不再沉落、不出现气泡、 表面呈现浮浆为度，防止过振、漏振。采用插入式振动器振捣混凝土时，振捣器的移动间距不大于振捣器作用半 径的1.5倍，且插入下层混凝土内的深度宜为50IOOrnnb与侧模应保持50IOOmm 的距离，并避免碰撞钢筋、模板、预埋件等。当振捣完毕后，应竖向缓慢拔出，不得在浇筑仓内平拖。泵送下料口应及 时移动，不得用插入式振动棒平拖驱赶下料口处堆积的拌和物将其推向远处。对于有预埋件和钢筋太密的部位，应确保顺利布料和振捣密实。在浇筑混 凝土时，应经常观察，当发现混凝土有不密实等现象，应立即采取措施予以纠正。2、拆模养生墙身混凝土强度达到设计强度80%后方可进行模板拆除，拆除模板时应保证 混凝土表面及棱角不受损伤。墙身混凝土浇筑完成及模板拆除后应对混凝土覆盖土工布，洒水养生不少于 7天。6 .安全、文明、环保要求1、安全施工（1）所有施工人员必须经过安全培训方可上岗;工程名称交底日期交底项目便道挡墙交底号（2）布线按照用电要求规范布置，用电遵守相应规章制度，防止发生触电伤亡事故；（3）模型支架基础，必须置于密实的土层或岩层上，置于土层上时，要在底 部垫木板；（5）由于墙身靠山侧倾斜，因此，在安装模型及支架时，为避免模型中心偏 移过多，引起倾覆，因此，在仰坡上加斜撑，支撑模型。（6）施工中应遵循“不伤害自己、不伤害他人、不被他人伤害”的原则；2、文明施工（1）不得随意丢弃生产垃圾，做到工完料净场地清；（2）洞口用材须堆放整齐，不得出现材料胡乱丢弃现象；（3）各种施工机具使用完后不得随意堆放,应清洗干净后放在指定的堆放地占J 、，（4）施工过程中，施工做人人员的生产管理严格按照施工技术规范和施工技术交底书进行，不得违规施工。3、环境保护（1）在施工时，对天然形成的排水系统加以保护，不得随意改变，必要时修 建临时水渠、水沟等；（2）施工产生的弃土要运送到指定的弃土场，不得随意堆放影响施工形象。弃磴遵循“先挡后弃、就近弃硝”的原则；（3）施工完成后，需及时清理施工现场，恢复周围地貌，保护沟谷畅通，做好排水系统，防止积淤或冲刷;工程名称交底日期交底项目便道挡墙交底号（4）施工机械产生的废油废水，采用隔油池等措施加以处理，不得超标排放。被油污染的岩土应挖坑深埋处理。备注：在清底之后，要进行基地探测确定承载力，以此判断方案是否可行。 及时联系工程部。交底人:复核人：接受人:日期:
