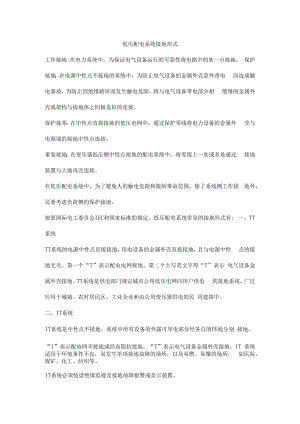

低压配电系统接地形式工作接地:在电力系统中，为保证电气设备运行的可靠性将电路中的某一点接地。 保护接地：在电源中性点不接地的系统中，为防止电气设备的金属外壳意外带电 而造成触电事故，为防止因绝缘破坏而发生触电危险，将与电气设备带电部分相 绝缘的金属外壳或架构与接地体之间做良好的连接。保护接零：在中性点直接接地的低压电网中，通过保护零线将电力设备的金属外 壳与电源端的接地中性点连接。重复接地：在变压器低压侧中性点接地的配电系统中，将零线上一处或多处通过 接地装置与大地再次连接。在低压配电系统中，为了避免人的触电危险和限制事故范围，除了系统侧工作接 地外，还要考虑负荷侧的保护接地。按照国际电工委员会IEC和国家标准的规定，低压配电系统常见的接地形式有: 一、TT系统TT系统的电源中性点直接接地，用电设备的金属外壳直接接地，且与电源中性 点的接地无关。第一个“T”表示配电电网接地，第二个大写英文字母“T”表示 电气设备金属外壳接地。TT系统是供电部门规定城市公用低压电网向用户供电 的接地系统，广泛应用于城镇、农村居民区、工业企业和由公用变压器供电的民 用建筑中。二、IT系统IT系统是中性点不接地，系统中所有设备的外露可导电部分经各自的PE线分别 接地。“I”表示配电网不接地或经高阻抗接地，“T”表示电气设备金属外壳接地。IT 系统适用于环境条件不良，易发生单项接地故障的场所，以及易燃、易爆的场所， 如医院、煤矿、化工、纺织等。IT系统必须装设绝缘监视及接地故障报警或显示装置。三、TN系统TN系统是三相四线制配电网低压中性点直接接地，电气设备金属外壳采取接零 措施的系统。“T”表示配电网中性点直接接地，“N”表示电气设备在正常情况下 不带电的金属部分与配电网中性点之间有金属性的连接，即与配电网保护零线 （保护导体）紧密连接。TN系统按照中性点（N）与保护线（PE）组合的情况，又分为3中形式：TN-C系统是三相四线制，四根导线颜色分为黄L1、绿L2、红L3、黄绿线PEN。 工作零线兼做保护零线。适用于一般工业建筑，不适用于有爆炸、火灾风险的建 筑。TN-S系统是三相五线制，五根导线颜色分别为黄L1、绿L2、红L3、淡蓝N、黄 绿线PE。供电系统是工作零线和保护线是分开的。适用于安全可靠性要求较高的场所，如计算机房，大型民用建筑等。TN-C-S系统是三相五线制，五根导线颜色分别为黄L1、绿L2、红L3、淡蓝N、 黄绿线PE0就是TN-C系统、TN-S系统合并的系统，中性导线N和保护导线PE 合为一保护保护导线PEN线，二次线路中将中性导线N和保护导线PE在结构上 分开。该系统适用于小区民用建筑，也常用于配电系统末端环境较差或对电磁抗干扰要 求较高的场所。在TN系统中，电气设备在采取保护接零的同时，必须与熔断器或断路器等保护 装置配合应用，才能起到保护作用。
