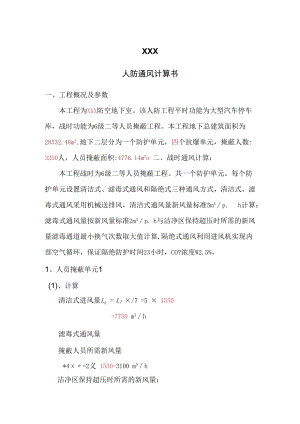

XXX人防通风计算书一、工程概况及参数本工程为XXX防空地下室。该人防工程平时功能为大型汽车停车 库，战时功能为6级二等人员掩蔽工程。本工程地下总建筑面积为 28532.48m2,地下二层分为一个防护单元，四个抗爆单元，掩蔽人数: 3250人，人员掩蔽面积:4776.14m2o 二、战时通风计算：本工程战时为6级二等人员掩蔽工程。共一个防护单元。每个防 护单元设置清洁式、滤毒式通风和隔绝式三种通风方式，清洁式、滤 毒式通风采用机械送排风，清洁式通风量新风量标准5m3p. h计算； 滤毒式通风量按新风量标准2m3p. h与洁净区保持超压时所需的新风 量滤毒通道最小换气次数取大值计算,隔绝式通风利用进风机实现内 部空气循环，保证隔绝防护时间23小时，CO?浓度W2.5%。1、人员掩蔽单元1(1)、计算清洁式进风量Lq = L ×/7 =5 × 1550=7750 m3h滤毒式通风量掩蔽人员所需新风量*4=2义 1550=3100 m3h洁净区保持超压时所需的新风量：Lh=Vf × Kh+Lf=62. 5m3×40 h+9600×4%=3384 m3h超压排气活门数量n=、滤旷°6匕=4948.°O4X3705=5 9只 800800故选用超压排气活门6只，型号为PS-D250,排气量：800m7ho隔绝防护时间计算：t=IOOOVo (C-Co) C1Vo:防空地下室清洁区内的容积，6240m3；C：防空地下室室内CO2浓度，C=2.5%;C0:隔绝防护前防空地下室室内CO2初始浓度，C0=O. 45%C1:每人每小时呼出CO?量,C1=20L (p.h)n：隔绝防护时室内实际容纳人数，防护单元1600人防护单元 t= 1000 V0 (C-C0) nC=1000 X 6240 X (2. 5%-0. 45%)/( 1600×20)=4. 0h3h不必采取其他延长隔绝防护时间的措施就可以满足规范要求。(2)、通风设备选择：(a)过滤吸收器的选择：防护单元选用RFP-1000过滤吸收器，单个风量IOoO m3h,n=22001000=3,选3台并联运行。(b)油网滤尘器的选择：防护单元选用LWP-D-MOO型油网滤尘器，单个风量1400 m3hn=77501400=5. 535,取 n=6 块，固定式安装。(c)风机的选择：滤毒进风机的选择应满足：风机风量21. 2X工程滤毒进风量， 即风机风量2L 2X3384=4060 3h,选2台风机，每台滤毒风 量为 2033 m3h,风压 1204Pao故选用电动脚踏两用风机2台：DJF-I ,风量：12783273m3h 全压：1430410Pa功率：1. 1KTV 转速:3000r/min,满足要求。 清洁排风风量 Q=L-O. 04 Vo=475O-O. 04X3705=4601 m3h故排风机：T35-N03. 55,风量 5484m3h,全压 284Pa, n=2900rm P=0.55Kwo2、人员掩蔽单元2、计算清洁式进风量Lq-Lx ×n =5X 1050=5250 m3h滤毒式通风量掩蔽人员所需新风量L = L2 ×n=2× 1050=2100 m3h洁净区保持超压时所需的新风量：LH=VF ×Kh ÷Lz=65. 5m3×40 次h+4095X4%=2784 m3h超压排气活门数量n二 一飕莓言叫= 27844095 =3. 27只 故选用超压排气活门4只，型号为PS-D250,排气量：800m7ho 隔绝防护时间计算：t=lOOOVo (C-Co) C1Vo:防空地下室清洁区内的容积，4095m3；C：防空地下室室内CO2浓度，02.5%；C0:隔绝防护前防空地下室室内CO2初始浓度，C0=O. 45%C1:每人每小时呼出COz量,C1=20L (p.h)n：隔绝防护时室内实际容纳人数，防护单元1050人防护单元 t= 1000 V0 (C-C0) nC= 1000× 4095 × (2. 5%-0. 45%)/( 1050 X 20)= 4. Oh 2 3h不必采取其他延长隔绝防护时间的措施就可以满足规范要求。(2)、通风设备选择：(a)过滤吸收器的选择：防护单元选用RFP-1000过滤吸收器，单个风量IOOo m3h, n=278410002. 7,选3台并联运行。(b)油网滤尘器的选择：防护单元选用LWP-D-MOO型油网滤尘器，单个风量1400 m3h n=52501400=3.75,取 n=4 块，固定式安装。(c)风机的选择：滤毒进风机的选择应满足：风机风量2 L 2X工程滤毒进风量，即风机风量2L 2X2784=3340 m3h,选3台风机，每台滤毒风量为 1278 m3h,风压 1430Pao故选用电动脚踏两用风机3台：DJF-I ,风量：12783273m3h 全压：1430410Pa功率：L IKW 转速:3000r/min,满足要求。清洁排风风量 Q=L-O. 04 Vo=525O-O. 04X4095=5086 m3h故排风机：T35-N03. 55,风量 5484m3h,全压 284Pa, n=2900rmP=0.55Kwo3、人员掩蔽单元3、计算清洁式进风量4二4 X =5 X 1250=6250 m3h滤毒式通风量掩蔽人员所需新风量Lzf = L2 Xn=2 X 1250=2500 m3h洁净区保持超压时所需的新风量：LH=VF ×Kh ÷z=106m3×40 次h+4875X4%=4435 m3h超压排气活门数量 n= Z4435-；：X4875 =5 30 只故选用超压排气活门6只，型号为PS-D250,排气量：800m7ho隔绝防护时间计算：t=lOOOVo (C-Co) C1Vo:防空地下室清洁区内的容积，4875m3；C：防空地下室室内CO2浓度，02.5%；C0:隔绝防护前防空地下室室内CO2初始浓度，C0=O. 45%C1:每人每小时呼出CO2量，C1=20L (p.h)n：隔绝防护时室内实际容纳人数，防护单元1250人防护单元 t= IOOO V0 (C-C0) nC=1000 X 4875 × (2. 5%-0. 45%)/( 1250×20)= 4. 0h3h 不必采取其他延长隔绝防护时间的措施就可以满足规范要求。(2)、通风设备选择：(a)过滤吸收器的选择：防护单元选用RFP-1000过滤吸收器，单个风量IOOo m3h, n=4435IOOo=4. 4,选5台并联运行。(b)油网滤尘器的选择：防护单元选用LWP-D-MOO型油网滤尘器，单个风量1400 m3h n=62501400=4.46,取 n=5 块，固定式安装。(c)风机的选择：滤毒进风机的选择应满足：风机风量2 L 2X工程滤毒进风量， 即风机风量2L 2X4435=5322 m3h,选3台风机，每台滤毒风 量为 2033 m3h,风压 1204Pa0故选用电动脚踏两用风机3台：DJF-I ,风量：12783273m3h 全压：1430410Pa功率：1. IKW 转速:3000r/min,满足要求。 清洁排风风量 Q=L-O. 04 Vo=625O-O. 04X4875=6055 m3h故排风机：T35-N03. 55,风量 6542m3h,全压 380Pa, n=2900rmP=l.IKwo
