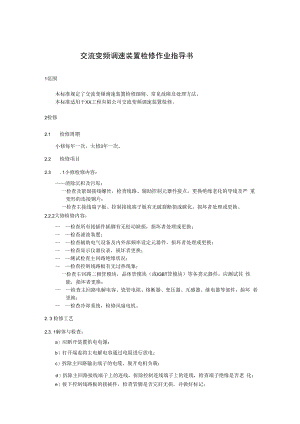

交流变频调速装置检修作业指导书.docx

交流变频调速装置检修作业指导书1范围本标准规定了交流变频调速装置检修细则、常见故障及处理方法。本标准适用于XX工程有限公司交流变频调速装置检修。2检修2.1 检修周期小修每年一次，大修3年一次。2.2 检修项目2.3 . 1小修检修内容：清除沉积及污垢；一检查及紧固接线螺丝，检查线路、辅助控制元器件接点，更换绝缘老化的导线及严 重变形的连接铜片；一检查主接线端子板、控制接线端子板有无破裂断损或碳化，损坏者处理或更换。2.2.2大修检修内容： 检查所有接插件插脚有无松动缺损，损坏者处理或更换； 检查滤波装置； 检查辅助电气设备及内外部频率设定元器件，损坏者处理或更换； 检查显示仪器仪表，损坏者更换； 测试检查主回路绝缘状况； 检查控制线路板有无过热现象；一检查主回路二极管模块，晶体管模块（或IGBT管模块）等各类元器件，应测试其 性能，损坏者更换： 检查主回路电解电容、瓷管电阻、熔断器、变压器、互感器、继电器等部件，损坏 者更换； 检查冷却系统，检修风扇电机。2. 3 检修工艺2.3. 1解体与检查：a）应断开装置供电电源；b）打开端盖将主电解电容通过电阻进行放电；c）拆除主回路输出端子的电缆，脱开电机负载；d）拆除主回路接线端子上的连线，拆除控制连线端子上的连线，检查端子绝缘是否老 化；e）拔下控制线路板的接插件，检查管脚是否完好无损，并做好标记；f）拆下控制线路板，拆下显示面板，清扫、检查、检修控制线路板；g）清扫壳体底部各类元器件，检测熔断器；h）检查变压器、滤波电抗器、互感器、继电器是否完好；i）检查瓷管式电阻是否损坏，拆下电解电容，检查有无泄漏；j）检查二极管模块是否有过热破裂现象；k）拆下导线及铜连接片，检查有无过热破裂现象，重点检查晶体管（或IGBT管）模 块；D 拆下风扇，检查转动应平稳、无异声。2.3.2检修与测试a）清扫主同路，测量主回路绝缘电阻，根据变频器额定电压选用相应电压等级的兆欧 表；b）测试主电路电容器的容量，应大于额定值的85%,瓷管电阻值与给定值的误差不大 于 ±10%;c）测量二极管模块数据；d）测量晶体管（或IGBT管）模块数据；e）清扫控制线路板，检查表面有无短路、过热及机械损伤现象，若CPU、ROM、RAM 等集成芯片管脚断、残、缺时更换；f）用示波器观测基极驱动信号波形，若出现异常，应更换整块控制线路板；g）经检查测试，确认完好后，可按解体的逆顺序进行组装。2. 4质量标准2. 4.1外观应清洁，盘面应无脱漆、锈蚀，标志应正确完好。2. 4.2所有接线应无松动，各主回路元件无过热、变色迹象。2. 4.3逻辑控制、电源、逆变驱动与保护回路中的元器件应完好，保护动作正常。2. 4.4冷却系统应完好，运行正常。2. 4.5显示面板清晰无破损，外接表计指示正常。2.5常见故障与处理变频器常见故隙及处理方法见表1。表1变频器常见故障与处理方法序号故障现象故障原因处理方法1加入启动信号，调节频率设定 元件，电机不转1、频率设定元件损坏：2、机械卡住。电动机的启动转矩不够。2启动时，升速就跳闸，3过电流保护动作负载侧短路。逆变管损坏。3运转过程中跳闸，过电流保护 动作升速时间设定太短减速时间设定太短。转矩补偿（V /比）设定较大，引 起低频时空载电流过大。4运转过程中跳闸，过电压保护 动作1、电源电压过高：2、降速时间设定太短：3、降速过程中再生制动的放电单元工作 不理想。1、停电处理电源：2、延长降速时间；3、检查放电支路是否发生故障并检 修或增加外接制动电阻和制动单元5运转过程中跳闸，低电压保护 动作1、源电压过低：2、电源缺相；3、整流桥故障。1、停电处理电源；2、停电处理电源3、更换损坏件6运转过程中跳闸，逆变模块热 保护跳闸1、散热片过热：2、冷却风扇损坏。1、检查通风系统；2、更换冷却风扇。
