汽轮机培训课件3.ppt

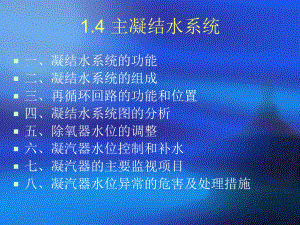

1.4 主凝结水系统一、凝结水系统的功能二、凝结水系统的组成三、再循环回路的功能和位置四、凝结水系统图的分析五、除氧器水位的调整六、凝汽器水位控制和补水七、凝汽器的主要监视项目八、凝汽器水位异常的危害及处理措施一、凝结水系统的功能升压除盐加热系统工质损耗的补充提供冷却水凝汽器锅炉除氧器给水泵凝结水泵高压加热器低压加热器再热器汽轮机二、凝结水系统的组成1、主回路：升压，除盐和加热。设备：凝结水泵、轴封加热器、低压加热器、除盐装置。2、再循环回路。3、补水回路：整个热力系统的补水方案。4、清洗及放水回路。凝汽器和低压加热器的清洗5、杂项用水：减温水、密封水、保护用水。三、再循环回路的功能和位置功能：低负荷时，为轴封加热器提供冷却用水，保证轴端汽封回汽腔室的负压，避免蒸汽漏出；保证凝结水泵流量，防止汽蚀。位置；轴封加热器之后。四、凝结水系统图的分析五、除氧器水位的调整除氧器水位的调整：凝结水流量。配置：主、副两只调节阀。设在轴封加热器之后、低压加热器的进水侧。正常运行时，副阀全开，由主调节阀利用给水箱水位，锅炉给水流量和凝结水流量三冲量控制，自动调节保持给水箱水位正常。当机组负荷小于30McR，或当主调节阀故障检修时，在集控室手控副阀维持给水箱水位。六 、凝汽器水位控制和补水机组的补充水来自化学处理水，由调节阀自动控制进入补充水箱。机组启动时，通过补充水泵，经流量孔板完成向靛汽器热井补水、锅炉上水、启动期间水泵密封用水及管路充水工作。正常运行时，开启补充水泵的旁路阀，停运补充水泵，依靠补充水箱与凝汽器之间的压差进行自流补水。凝汽器热井水位由设置在凝汽器之前补充水管路上的调节装置控制，该装置设主、副两只调节阀。正常运行时，由热井水位信号通过主调节阀自动控制补充水量，以维持凝汽器水位。当水位低时，开大主调节阀。七、凝汽器的主要监视项目凝结水导电度凝汽器真空排汽温度凝汽器水位八、凝汽器水位异常的危害及处理措施凝汽器水位异常水位低的危害：凝结水泵汽蚀；除氧器水位下降；轴封系统漏汽。处理措施：当水位下降，低水位信号报警时，在集控室快速开启旁路副阀，增加补水量。凝汽器水位异常高的危害：真空下降。处理措施：高1值，报警，检查，关补水门；高2值，开回水门；高3值，开放水门（凝结水泵后），必要时减负荷。
