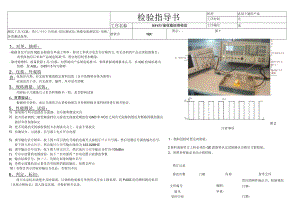

检验指导书机型适用于通用产品工序时间无工序名称RF433接收模组类检验工序编号无测试工具/仪器：卷尺/卡尺/万用表/高压测试仪/绝缘电阻测试仪/电桥/各类测试架等。检验员IQC图示：，图11、对单、抽样：-根据货仓开出的IQC品检报告单或上料单，核对上料供方是否为合格供方,有无该料的产品出货检验报告，再查找相应订单和产品制造标准书，核实相应机型和数量。-取待检物料，准备检验工具/仪器，对照相应产品制造标准书，参照样板或规格承认书，以IQC检验标准为依据，按AQL：0.65/1.5均匀抽样。2、包装、外观检查:包装应合理，有无按常规或指定材料包装（以不伤物料本体为原则）表面是否干净，有无虚焊、漏焊、丝印是否清晰3、规格测量、试装：用游标卡尺测量尺寸是否和规格书一致，是否影响试装4、材质验证：根据相关资料、承认书或供方出货检验报告并参照样板对来料材质进行相关验证。5、性能测试、试验：1)2)3)4)按如图1所示连接好示波器，信号源和测试夹具把万用表调到三极管测量档位元检查无线接收模组的GND和VCC之间有无短路的情况有断路的模组挑出做好异常现象标记把不短路的无线接收模组卡在测试夹具上，注意不要放反给测试夹、示波器、信号源上电并开启电源旋耨调中按0）电源开关,图2注意事项©ON/OFF发射开关“5)6)7)8)9)调节输出信号频率：按下图1所示的信号源的电源开关按钮开启信号源，然后设置信号源的输出信号，按下图1所示的，然后旋转调节输出频率为433.92MHZ调节输出信号功率：按下图1所示的，然后旋转调节输出功率为-105dBm开启示波器的电源按钮，按下“自动量程“自动设置示波器的参数输出标准信号：按下，发射出标准的输出信号查看示波器的显示看是否有标准的载波输出，如图2所示10）有图2所示的波形输出为良品，否则为不良6、判定、标识:将不良品标识清楚并及时隔离，以物料检验报告单的形式交由上级处理。将PASS好的物料做好标识（包括合格标记）放入指定区域，并做好相关记录。1、物料送检时要及时检验。S)rfle功率2新料或新供方上料必须经QE做新料认定试验确认合格后才能检验。3、所照参样板必须为合格样板。修订记录修改次数口期内容参考文件文件编号版本受控印章编制:审核:供应商件确认书、检验规范日期：日期：
