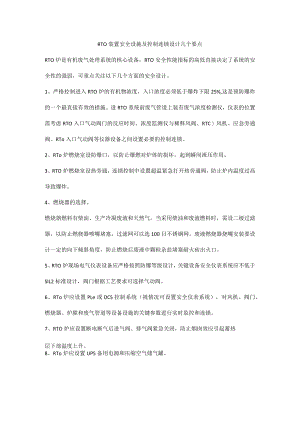

RTO装置安全设施及控制连锁设计几个要点RTO炉是有机废气处理系统的核心设备，RTO安全性能指标的高低直接决定了系统的安全性的强弱，可重点关注以下几个方面的安全设计。1、严格控制进入RTO炉的有机物浓度，入口浓度必须低于爆炸下限25%,这是预防爆炸的一个最直接有效的措施。进RTO系统前废气管道上装有废气浓度检测仪，仪表的位置需考虑RTO入口气动阀门的反应时间。浓度监测仪与稀释风阀、RTC）风机、应急旁通阀、RTo入口气动阀等仪器设备之间设置必要的控制连锁。2、RTo炉燃烧室设防爆口，以防止爆燃对炉体的损坏，起到瞬间泄压作用。3、RTO炉燃烧室设热旁通，连锁控制中设置超温紧急打开热旁通阀，防止炉内温度过高导致爆炸。4、燃烧器的选择。燃烧器燃料有柴油、生产冷凝废液和天然气。当采用柴油和废液燃料时，需设二级过滤器，以防止燃烧器喷嘴堵塞，过滤网可以选100目不锈钢网。废液燃烧器烧嘴安装要设计一定的向下倾斜角度，防止燃烧后废液中颗粒杂盐堵塞耐火砖出火口。5、RTO炉现场电气仪表设备应严格按照防爆等级设计，关键设备安全仪表系统应不低于SIL2标准设计，阀门根据工艺要求可选择气动阀。6、RTo炉应设置PLe或DCS控制系统（视情况可设置安全仪表系统），对风机、阀门、燃烧器、炉膛和废气管道等设备设施的关键参数进行实时监控和连锁。7、RTO炉应设置断电断气后进气阀、排气阀紧急关闭，防止烟囱效应引起蓄热层下部温度上升。8、RTo炉应设置UPS备用电源和压缩空气储气罐。
