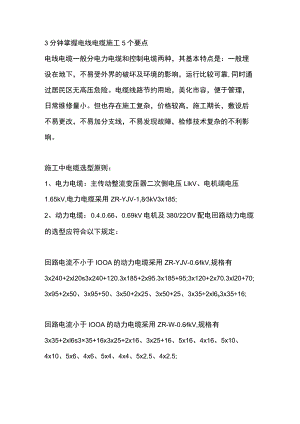

3分钟掌握电线电缆施工5个要点.docx

3分钟掌握电线电缆施工5个要点电线电缆一般分电力电缆和控制电缆两种，其基本特点是：一般埋设在地下，不易受外界的破坏及环境的影响，运行比较可靠,同时通过居民区无高压危险。电缆线路节约用地，美化市容，便于管理，日常维修量小。但也存在施工复杂，价格较高，施工期长，敷设后不易更改，不易加分支线，不易发现故障，检修技术复杂的不利影响。施工中电缆选型原则：1、电力电缆：主传动整流变压器二次侧电压LlkV、电机端电压1.65kV,电力电缆采用ZR-YJV-1,83kV3x185;2、动力电缆：0.4.0.66、0.69kV电机及380/22OV配电回路动力电缆的选型应符合以下规定：回路电流不小于IOOA的动力电缆采用ZR-YJV-0.6lkV,规格有3x240+2xl20s3x240+120.3x185+2x95.3x185+95;3x120+2x70.3xl20+70;3x95+2x50、3x95+50、3x50+2x25、3x50+25、3x35÷2xl6s3x35÷16;回路电流小于IOOA的动力电缆采用ZR-W-0.6lkV,规格有3x35+2xl6s3×35+16x3x25+2x16、3x25+16、5x16、4x16、5x10、4x10、5x6、4x6、5x4、4x4、5x2.5、4x2.5;3、控制电缆：控制电缆选用ZR-KVV(P)-450750V电缆,其规格除部分电源线选用2.5m2、电流线4m2、电缆外,其余控制电缆选用1.5m2电缆、电缆芯数选用5、8、10、14、19芯；计算机用屏蔽电缆采用DJYPVP(组屏蔽加总屏蔽电缆)，规格有：2x2xl.Os4x2xl.Os8x2x1.0.4、PE线的规定：本工程低压系统接地方式采用TN-C-S,动力电缆应考虑PE线，交流电机定子选用四芯电缆.相线截面S,相线截面16,相线截面SN35mm2,PE线采用一半；5、噪声等级:024VDC及420mA模拟量信号1级24V控制线路:2级50-220V控制线路:3级IOOOV及以下动力回路:4级1000V以上电力回路:4S级室外电缆施工需要资质吗？需要：安全生产许可证、相应等级的建设管理处颁发的承装/修/试资质证书。具体要根据实际的电压等级、容量、线路长度等来决定要求的资质等级。
