01-42-0000-01-001-Rev01 布置及管道设计说明.docx

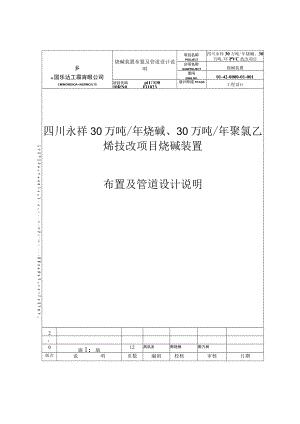

乡m国乐达工霹肓眼公司CMlMCMEHOAIKERMCOLTO烧碱装置布置及管道设计说明项目名称PROJECT四川永祥30万吨/年烧碱、30万吨/年PVC技改项目分项名称SUBPROJECT烧碱装置图号DWG.NO.01-42-0000-01-001项目代码pi1O010RN0.El1023设计阶段STAGR工程设计四川永祥30万吨/年烧碱、30万吨/年聚氯乙烯技改项目烧碱装置布置及管道设计说明2：0施1：版12高洪友陈艳楠陈万树版次说明页数编制校核审核日期u*;E Crx-Si .3s Si-S >5& iw RE l-5r h xs- J三二-匕二笈m:二声二:二二 KXJ WEtXWMe4T wxz夕y七*rwww=HKK<e*i四川永祥30万吨/年烧碱、30万吨/年聚氯乙烯技改项目烧碱装置布置及管道设计说明布置设计说明目录一、适用范围二、设计依据三、设计范围及设计分工四、采用的标准、规范五、设计文件六、设备布置图的图面说明七、设计待定项一、适用范围本说明适用于四川永祥30万吨/年烧碱、30万吨/年聚氯乙烯技改项目烧碱装置及公用工程的设备布置设计文件。二、设计依据1、四川永祥30万吨/年烧碱、30万吨/年聚氯乙烯技改项目开工报告/项目执行计划；2、专利商提供的建议设备布置图2、PFD/P&ID3、安全设计规范/消防设计规范4、国家相应的标准规范等三、设计范围内及设计分工烧碱装置的布置设计包括9个主要部分1、一次盐水精制工序；2、电解工序；3、蒸发工序；4、氯处理工序；5、废气处理工序；6、氢处理工序；7、冷冻工序；8、液体罐区工序；9、空压制氮装置。四、采用的标准、规范1.GB50160-2008石油化工企业设计防火规范2.GB50016-2006建筑设计防火规范3.GB50058-1992爆炸和火灾危险环境电力装置设计规范4.SH3011-2011石油化工工艺装置布置设计规范五、设计文件1. 一次盐水精制工序装置布置图：01-42-0000-24-0010092、电解工序装置布置图：01-42-0000-24-0100163、蒸发工序装置布置图：01-42-0000-24-0170204、氯处理、废气处理、氢处理及冷冻工序装置布置图：01-42-0000-24-0210255、液体罐区工序装置布置图：01-42-0000-24-0260276、空压制氮装置装置布置图：01-42-0000-24-028六、装置布置图的图面说明1 .装置布置图上的指北向为设计北，实际北与设计北的关系见总图。2 .装置布置图上的所有楼面或钢平台标高是指土建钢结构钢梁的顶面标高，钢平台的实际操作标高应为设备布置图上的标高加上钢格栅板的厚度。3 .装置布置图中的单位除标高以米(m)计外，其余均为毫米(mm)。4 .装置布置图中的缩写语BBP.EL底板面标高B.L装置边界线P0S.EL设备支撑点标高PLATFORM操作平台标高5 .设备安装时，应与结构的施工相结合，特别是框架内设备就位时，应避免结构施工完了才就位设备而导致设备无法就位的情况出现。6 .其它说明详见具体装置布置图。管道设计说明目录一、适用范围二、设计依据三、设计范围及设计分工四、采用的标准、规范五、管道设计的成品文件及图号六、图纸中所采用的英文缩写词的注释七、现场施工及验收遵循的标准规范八、现场施工需特别注意的问题九、设计中的待定问题及说明十、管道空视图英文一一中文对照表7.SH 3097-2000石油化工管道伴管和夹套管设计规范石油化工静电接地设计规范一、适用范围本说明适用于四川永祥30万吨/年烧碱、30万吨/年聚氯乙烯技改项目烧碱装置内地面上的工艺管道及公用工程管道的设计。二、设计依据1、四川永祥30万吨/年烧碱、30万吨/年聚氯乙烯技改项目执行计划2、PFD/P&ID3、安全设计规范/消防设计规范4、国家相应的标准规范等三、设计范围内及设计分工烧碱装置的管道设计包括以下几个主要部分1、一次盐水精制工序；2、电解工序；3、蒸发工序；4、氯处理工序；5、废气处理工序；6、氢处理工序；7、冷冻工序；8、液体罐区工序；9、空压制氮装置；10、装置内管廊。四、采用的标准、规范1.GB50160-2008石油化工企业设计防火规范2.GB50016-2006建筑设计防火规范3.GB50058-1992爆炸和火灾危险环境电力装置设计规范4.GB50316-2008工业金属管道设计规范5 .中国成达工程有限公司管架设计规定6 .SH/T3040-20128.SH 3012-2011石油化工管道布置设计规范五、管道设计的成品文件及图号1管道设计说明：图号01-42-0000-01-0012装置布置图：图号01-42-0000-24-XXXa.一次盐水精制工序装置布置图b.电解工序装置布置图c.蒸发工序装置布置图d.氯氢及废气处理工序装置布置图e液体罐区工序装置布置图f.空压制氮装置装置布置图3管道平面图a.一次盐水工序管道平面图b.电解工序管道平面图c.蒸发工序管道平面图d.氯处理工序管道平面图e.废气处理工序管道平面图f.氢处理工序管道平面图g.冷冻工序管道平面图h.液体罐区工序管道平面图j.装置内管廊管道平面图k.空压制氮管道平面图4管道空视图a. 一次盐水精制工序管道空视图b.电解工序管道空视图c.蒸发工序管道空视图d.氯处理工序管道空视图e.废气处理工序管道空视图f.氢处理工序管道空视图g.冷冻工序管道空视图图号：01-42-0000-24-OOI009图号：01-42-0000-24-010016 图号：01-42-0000-24-017020 图号：02-42-0000-24-021 025 图号：02-42-0000-24-026027 图号：02-42-0000-24-028图号：01-42-0100-24-001-，027图号：01-42-0200-24-001-046图号：01-42-0300-24-00P006图号：01-42-0400-24-001-015图号：01-42-0500-24-001-，014图号：01-42-0600-24-001-004图号：01-42-1100-24-001图号：01-42-1200-24-001-，008图号：01-42-2100-24-001-023图号：01-42-0700-24-001-004图号：01-42-0100-26-XXX图号：01-42-0200-26-XXX图号：01-42-0300-26-XXX图号：01-42-0400-26-XXX图号：01-42-0500-26-XXX图号：01-42-0600-26-XXX图号：01-42-1100-26-XXXh.液体罐区工序管道空视图j装置内管廊管道空视图k.空压制氮管道空视图图号：01-42-1200-26-XXX图号:01-42-2100-26-XXX图号：01-42-0700-26-XXX六、图纸中所采用的英文缩写词的注释A/GABOVEGROUND地上ATMATMOSPHERE大气BBEND弯曲BBPBOTTOMOFBASEPLATE底板底面BEBEVELEDEND坡口BFBLINDFLANGE盲板法兰BLBATTERYLIMIT边界BOPBOTTOMOFPIPE管底BWBUTTWELD对焊C.LCENTERLINE中心线CODCONTINUEDONDRAWING连接到平面图CONCCONCENTRIC同心CONNCONNECTION连接CSCARBONSTELL碳钢DIADIAMETER直径DIMDIMENSION尺寸DISCHDISCHARGE出口DNDESIGNNORTH设计北DRDRAIN导淋DWGDRAWING图ECCECCENTRIC偏心EEAST东ELELEVATION标高ELECTELECTRICAL电FFFLATFACE平板面FLGFLANGE法兰FOBFLATONBOTTOM底平FOTFLATONTOP顶平GALVGALVANIZED镀锌GASGASKET垫片HORHORIZONTAL水平偏HSHOSESTATION软管站INSTINSTRUMENT仪表MMETERS米MMMILLIMETERS毫米MHMANHOLES人孔MINMINIMUM最小MLMATCHLINE接图线N.NORTH北ODOUTSIDEDIAMETER外径OPEROPERATING/OPERATOR操作PEPLAINEND平端PLATFPLATFORM平台POSPOINTOFSUPPORT支撑点RFRAISEDFACE突面RORESTRICTIONORIFICE限流孔板S.SOUTH南SCHSCHEDULE管表号SPECSPECIFICATION规定SWSOCKETWELD承插焊STDSTANDARD标准SUCTSUCTION进口THDTHREADED螺纹TLTANGENTLINE切线TNTRUENORTH真实北TOCTOPOFCONCRETE混凝土结构顶面TOSTopofsteel钢结构顶面TYPtypical典型的U/GUNDERGROUND地下VVENT放空VERTVERTICAL垂直的W.WEST西W/WITH有WPWORKINGPOINT工作点LJLAPJOINT活套连接七、施工及验收遵循的标准规范1GB50235-2010工业金属管道工程施工规范2SH3501-2011石油化工有毒，可燃介质钢制管道工程施工及验收规范八、现场施工需特别注意的问题1 .在施工过程中，应加强各施工队，特别是管道施工队与仪、电安装队之间的协调，以避免不必要的返工。2 .管架的施工施工单位应根据下列文件进行施工：A.管架设计规定(中国成达工程有限公司)，见管机专业的文件。B.DN50的非应力管道的管架由施工单位根据现场的具体情况制作
