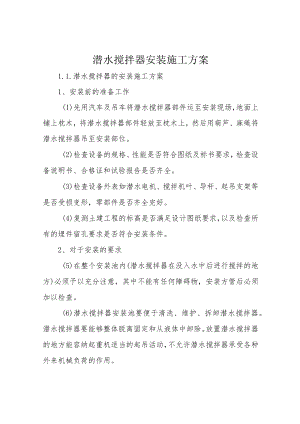

潜水搅拌器安装施工方案.docx

潜水搅拌器安装施工方案1.1.潜水搅拌器的安装施工方案1、安装前的准备工作(I)先用汽车及吊车将潜水搅拌器部件运至安装现场，地面上铺上枕木，将潜水搅拌器部件轻放至枕木上，然后用葫芦、麻绳将潜水搅拌器吊至安装部位。(2)检查设备的规格、性能是否符合图纸及标书要求，检查设备说明书、合格证和试验报告是否齐全。(3)检查设备外表如潜水电机、搅拌机叶、导杆、起吊支架等是否受损变形，零部件是否齐全完好。(4)复测土建工程的标高是否满足设计图纸要求，以及检查所有的埋件留孔要求是否符合安装条件。2、对于安装的要求(5)在整个安装池内(潜水搅拌器在没入水中后进行搅拌的地方)必须予以充分注意，其中不能有任何障碍物，安装方管后必须加以检查。(6)潜水搅拌器安装池要便于清洗、维护、拆卸潜水搅拌器。潜水搅拌器要能够整体脱离固定和从液体中卸除。放置潜水搅拌器的地方能容纳起重机适当的起吊活动，不允许潜水搅拌器承受各种外来机械负荷的作用。(7)潜水搅拌器的安装顺序为：池壁上安装导向支座一导向管柱的加工及调整安装一承力套的安装一手动绞车安装一电动机及叶片安装。(8)电缆的铺设：电缆的铺设取决于所选定的搅拌器的位置，由现场实际情况而定。3设备安装(1)潜水搅拌器机采用主机、导杆、起吊支架分部安装的形式进行。(3)安装后的搅拌浆叶角度偏差小于±10。4、检查检验(1)潜水搅拌器在无水状态下要短时起动运转，检验搅拌浆叶的转向是否符合要求，运转时搅拌浆叶是否抖动及卡阻。(2)潜水搅拌器在有水工况下带负荷连续运转二小时，检查传动装置运转是否平稳，搅拌轴及浆叶等是否有异常抖动现象。(3)检查潜水电机的机械密封是否良好，湿度检测装置动作是否正常。1.2、潜水搅拌器的调试方案1、调试前准备和检查(1)根据电机额定功率检查设备控制柜中保险丝是否合乎规格。
