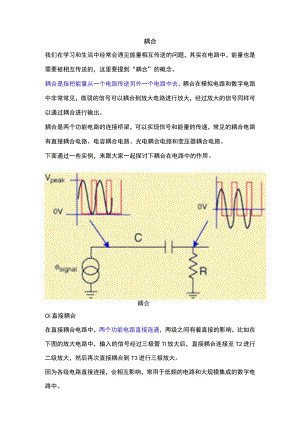

耦合我们在学习和生活中经常会遇见能量相互传送的问题，其实在电路中，能量也是需要被相互传送的，这里要提到“耦合”的概念。耦合是指把能量从一个电路传送另外一个电路中去，耦合在模拟电路和数字电路中非常常见，微弱的信号可以耦合到放大电路进行放大，经过放大的信号同样可以通过耦合进行输出。耦合是两个功能电路的连接桥梁，可以实现信号和能量的传递，常见的耦合电路有直接耦合电路、电容耦合电路、光电耦合电路和变压器耦合电路。下面通过一些实例，来跟大家一起探讨下耦合在电路中的作用。Oi直接耦合在直接耦合电路中，两个功能电路直接连通，两级之间有着直接的影响，比如在下图的放大电路中，输入的信号经过三极管Tl放大后，直接耦合连接至T2进行二级放大，然后再次直接耦合到T3进行三极放大。因为各级电路直接连接，会相互影响，常用于低频的电路和大规模集成的数字电路中。直接耦合放大电路直接耦合02阻容耦合在阻容耦合电路中，两级电路通过电容进行隔离，信号通过电容耦合到下一级,因为电容有着隔直流通交流的作用，各级电路的Q点不会相互影响，不能放大缓慢放大的信号，所以常用于交变的高频信号。0403变压器耦合在变压器耦合电路中，两级之间通过了变压器进行了隔离，变压器需要通过电磁感应的方式传输信号，所以不适用于直流信号，一般用在交流的信号中。它的低频特性差，体积大，但两级之间相互独立，静态工作点不会相互影响，可以实现阻抗变换。变压器耦合04光电耦合光耦是用于光电耦合的器件，光耦内部集成了发光二极管和光敏三极管，当然,你也可以用独立的发光二极管和光敏三极管搭建光电耦合电路。发光二极管把电转换为光，光敏三极管则把光重新转换为电，光电耦合同样是隔离式耦合方式，能够很好的抑制干扰信号。隔光管壳翻炉器
