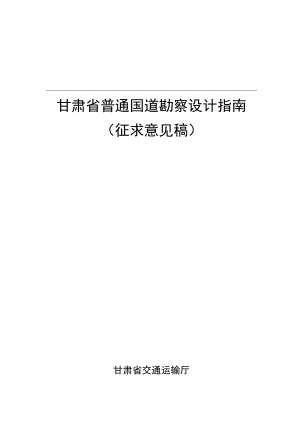

甘肃省普通国道勘察设计指南（征.docx

甘肃省普通国道勘察设计指南（征求意见稿）甘肃省交通运输厅前言II引言IIT1总则12规范性引用文件23术语和定义34总体要求55勘测与工程地质勘察65.1勘测65.2工程地质勘察66总体设计116.1 一般规定116.2 公路功能与技术标准116.3 设计要点117路线137.1一般规定137.2路线平面137.3路线纵面一般规定147.4公路横断面147.5避险车道158路基178.1一般路基178.2路基排水198.3路基防护与支挡208.4路基拓宽改建218.5特殊路基219路面249.1一般规定249.2新建路面249.3改扩建路面249.4路面结构组合259.5路面排水2610桥梁涵洞2710.1 一般规定2710.2 桥型选择与上部结构2710.3 桥梁下部结构2810.4 桥梁基础2810.5 桥面铺装、桥面排水、伸缩装置及其他2910.6 涵洞2910.7 桥涵耐久性设计3010.8 养护及检修设施3010.9 桥涵改扩建3011隧道3211.1 一般规定3211.2 隧道检测与评价3211.3 维修加固设计3311.4 机电附属设施设计3412路线交叉3512.1 一般规定3512.2 平面交叉设计速度3512.3 平面交叉处公路的线形3512.4 视距3712.5 平面交叉转弯设计3712.6 左转弯车道3713兼具城市道路功能的设计3913.1 一般规定3913.2 路线3913.3 管线综合4013.4 雨水工程4114交通工程及沿线设施4214.1 一般规定4214.2 交通安全设施4214.3 改扩建工程4214.4 沿线设施4315环境景观4615.1 一般规定4615.2 道路绿化4615.3 路域景观4715.4 服务设施4815.5 5“交通+文化旅游”模式建设5016保通设计5216.1 一般规定5216.2 保通设计5216.3 交通组织保证措施5217造价编制5317.1 一般规定5317.2 编制原则和依据5317.3 编制要求53本指南依据GBZT1.1-2020给出的规则起草。本指南由甘肃省交通运输厅提出并监督实施。主编单位：甘肃省交通运输厅建设管理处参编单位：甘肃省交通投资管理有限公司甘肃省交通规划勘察设计院股份有限公司廿肃海威公路勘察设计有限公司甘肃恒路交通勘察设计院有限公司甘肃省交通科学研究院集团有限公司湖北省交通规划设计院股份有限公司河南省交通规划设计研究院股份有限公司主编：主审：参编人员：审查人员:参加人员:为提高甘肃省普通国道建设质量和服务需求，推进公路建设持续、健康发展，谱写交通强国甘肃篇章，按照国家公路网规划对普通国道“主体稳定、局部优化、补充完善、增强韧性”的思路，充分总结“十三五”期间省内普通国道项目勘察设计的经验，结合甘肃省地形地质条件复杂、气候类型多样、经济发展差异以及既有公路技术标准低的特点，更好地规范和指导甘肃省普通国道的勘察设计工作，制定本技术指南。本指南编制过程中，参照国家现行有关标准和规范，编制组通过广泛调查研究，结合甘肃省普通国道项目的建设条件，凝练“十三五”期间省内普通国道项目勘察设计的相关研究成果和成熟技术，因地制宜合理运用技术指标，广泛征求有关单位和专家的意见和建议，编制了木指南。本指南共分17个章节。其中，第14章着重规定了普通国道项目设计应遵循的基本原则、名词术语的使用以及总体设计的要求；第517章分别对勘测、勘察、路线、路基、路面、桥梁涵洞、隧道、路线交叉、兼具城市道路功能的设计、交通工程及沿线设施、绿化及景观、保通设计、造价编制等专业进行了规定。请各有关单位在执行过程中，将发现的问题和修改意见，函告本指南编制组（地址：甘肃省兰州市城关区雁北路交通科技产业园；邮编：730030；电话：0931-8505680）邮箱381506103,供今后修订和完善。1总则本指南规定了甘肃省普通国道公路工程勘察设计的主要内容与技术要求。本指南适用于甘肃省区域内按二级公路标准新建、改建、升级改造、原级改造的普通国道公路的勘察设计，省道二级可参考执行。本指南是结合甘肃省省情和普通国道建设实际对公路工程行业技术标准和规范的细化、补充和完善，本指南未涉及内容以现行公路工程行业技术标准和规范为准。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JTGBOl公路工程技术标准JTGB02公路工程抗震规范JTGB04公路环境保护设计规范JTGB05公路项目安全性评价规范JTGCIO公路勘测规范JTGC20公路工程地质勘察规范JTGD20公路路线设计规范JTGD30公路路基设计规范JTG/TD31-02公路软土地基路堤设计与施工技术细则JTG/TD31-O5黄土地区公路路基设计与施工技术规范JTG/D31沙漠地区公路设计与施工指南JTG/TD32公路土工合成材料应用技术规范JTG/TD33公路排水设计规范JTGD50公路沥青路面设计规范JTGD60公路桥涵设计通用规范JTG3370.1公路隧道设计规范第一册土建工程JTGD70/2公路隧道设计规范第二册交通工程与附属设施JTGD81公路交通安全设施设计规范JTG/TD81公路交通安全设施设计细则JTGE40公路土工试验规程JTG3362公路钢筋混凝土及预应力混凝土桥涵设计规范JTG5210公路技术状况评定标准JTG2112城镇化地区公路工程技术标准JTG3830公路工程建设项目概算预算编制办法交公路发2007358号公路工程基本建设项目设计文件编制办法DB62/T甘肃省黄土地区高速公路路基设计指南甘交规范202214号甘肃省公路建设项目勘察设计管理办法（试行）甘交建设函202276号公路可到达和可检查设计专项提升行动方案普通国道勘察设计指南3术语和定义除以下术语外，木指南出现的其他术语以现行公路工程行业技术标准和规范术语定义为准。3.1普通国道公路ordinarynationalandprovincialhighway普通国道与国家高速公路共同构成全国性或区域性公路运输通道，主要联结首都与各省区和直辖市，通达所有地级行政中心、城市和县级节点，陆路边境口岸、重要景区和交通枢纽，是全国普通干线公路网的主骨架。3.2公路改扩建highwayreconstructionandextension在现有公路的基础上，为提高技术等级、通行能力或改善技术指标而进行的公路建设工程，包括公路的改建、升级改造、原级改造等。3.3设计速度designspeed确定公路设计指标并使其相互协调的设计基准速度。3.4运行速度operatingspeed路面平整、潮湿，自由流状态下，行驶速度累计分布曲线上对应于85%分位值的速度。3.5路床roadbed路面结构层以下0.8m或1.2In范围的路基部分，分为上路床及下路床两层。上路床厚度0.3m；下路床厚度在轻、中等及重交通为0.5m,特重、极重交通公路为0.9m。3.6特殊路基specialsubgrade位于特殊土（岩）地段、不良地质地段及受水、气候等自然因素影响强烈，需要进行特殊设计的路基。3.7结构耐久性structureIdurabiIity在设计确定的环境作用和养护、使用条件下，结构及其构件在设计使用年限内保持其安全性和适用性的能力。3.8隧道维修加固tunnelmaintenanceandstrengthening隧道土建结构出现病害和损坏等情况，影响公路隧道运营功能和安全，采取工程措施对土建结构进行修补、修复、补强等，使其恢复使用功能，满足安全性、耐久性要求。3.9评价单元evaIuationunit评定隧道技术状况的最小段落长度。3.10四新技术Four-NewTechnology新材料、新设备、新工艺、新技术。三区三线threezonesandthreeIines“三区”是指城镇空间、农业空间、生态空间三种类型的国土空间。“三线”分别对应在城镇空间、农业空间、生态空间划定的城镇开发边界、永久基本农田、生态保护红线三条控制线。3. 12路衍经济economicsderivedfromhignway指依托公路的自然属性和对区域经济的拉动作用，通过对沿线经济要素的集聚、扩散而衍生的新经济业态。4. 13永临结合uniteofpermanentworksandtemporaryworks项目建设过程中统筹考量临时设施与永久性工程，最大限度利用临时设施；或将永久性工程和设施在建设期提前实施、使用。3. 14以工代赈providingempIoymentasaformofreIief以务工代替赈济，是指国家以实物折款或现金形式投入受赈济地区实施基础设施建设，让受赈济地区的困难群众参加劳动并获得报酬。4总体要求3.1 普通国道勘察设计要牢固树立“创新、协调、绿色、开放、共享”五大发展理念，遵循“建设与利用相结合、畅通与安全同重视、发展与保护同兼顾、指标与投资相适应、生态与品质同坚守”的原则，提高环保意识，贯彻环境与经济、社会协调发展的方针，重视水土保持和环境保护。4. 2普通国道要结合项目实际及资源禀赋，将发展“路衍经济”、推行“永临结合”、节约集约用地、贯彻落实黄河流域生态保护和高质量发展规划纲要贯穿于项目勘察设计和建设的全过程。4.3普通国道公路设计应遵循国土空间规划“三区三线”划定成果。设计应统筹考虑项目建设与后期运营实际，科学论证、落实合理方案，减小项目实施对沿线环境的破坏。4.4总体设计应贯穿于公路建设项目全过程，覆盖公路建设项目的各相关专业,4.5项目勘察设计由两家或两家以上单位共同承担时，应确定总体设计单位。总体设计单位应加强与其他勘察设计单位协调衔接，并牵头编制项目的初步设计、施工图设计事先指导书、初步设计、施工图设计勘测、勘察大纲并负责文件及概、预算编制汇总。4.6存在重大、复杂技术问题的项目或项目审批部门明确要求增加技术设计阶段的项目，设计单位应编制技术设计文件，编制要求见公路工程基本建设项目设计文件编制办法。4.7普通国道公路应进行交通安全评价，编制安全性评价报告，评价内容及流程按现行公路项目安全评价规范（JTGBO5）执行。4.8普通国道公路设计应将动态设计理念贯穿于工程建设的全过程。4.9勘察设计中鼓励四新技术的应用；对涉及工程质量安全的四新技术，应按有关要求进行充分论证和试验，并做好相关总结，以便推广。4. 10普通国道公路改扩建时应做好交通组织与区域路网保通设计方案。4.11改扩建公路要对项目本身及相邻道路管理养护设施进行调查，按照布局合理、突出功能的原则,统筹考虑管理养护设施的设置。5勘测与工程地质勘察5.1 勘测5.1.1 新建项目新建公路其深度以及勘测成果应符合公路勘测细则（JTG/TC10）相关要求。5. 1.2改扩建项目改扩建项目除满足公路勘测细则（JTG/TC
