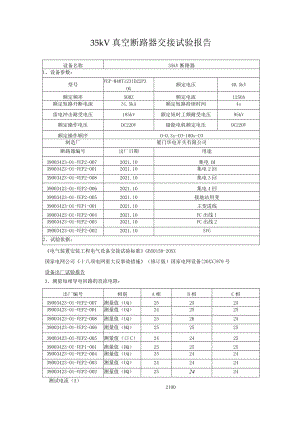

35kV-真空断路器交接试验报告.docx

35kV真空断路器交接试验报告设备名称35kV断路器1、设备参数：型号VEP-M40T1231D22P3OG额定电压40.5kV额定频率50HZ额定电流1250A额定短路开断电流31.5kA额定短路持续时间4s雷电冲击耐受电压185kV额定短时工频耐受电压95kV额定操作电压DC220V储能电机额定电压DC220V额定操作顺序O-0.3s-CO-180s-CO制造厂厦门华电开关有限公司断路器编号出厂日期用途39003423-01-VEP2-0072021.10集电1M39003423-01-VEP2-0012021.10集电2回39003423-01-VEP2-0082021.10集电3回39003423-01-VEP2-0062021.10集电4回39003423-01-VEP2-0052021.10接地站用变39003423-01-VEPl-0012021.10主变进线39003423-01-VEP2-0042021.10FC出线139003423-01-VEP2-0032021.10FC出线239003423-01-VEP2-0022021.10SVG2、试验依据：电气装置安装工程电气设备交接试验标准GB50150-20XX国家电网公司十八项电网重大反事故措施（修订版）国家电网设备20XX979号设备出厂试验报告3、测量每相导电回路的直流电阻：出厂编号相别A相B相C相39003423-01-VEP2-007测量值（UQ）25252539003423-01-VEP2-001测量值（UQ）24252539003423-01-VEP2-008测量值（UQ）25262539003423-01-VEP2-006测量值（HQ）25252539003423-01-VEP2-005测量值（口C）24242539003423-0I-VEP1-001测量值（HQ）25252539003423-01-VEP2-004测量值（UQ）25242439003423-01-VEP2-003测量值（UQ）24242439003423-01-VEP2-002测量值（HQ）252424测试电流（A）2100技术要求(uQ)90试验环境环境温度：10°C湿度：50%试验日期：2021.12.25试验设备ZXHL-IOOa回路电阻测试仪国电中星4、断路器的分、合闸时间及同期性试验：断路器编号相别产品要求A相B相C相39003423-01-VEP2-007合闸特性合闸时间(ms)/58.558.658.7三相不同期(ms)/0.2弹跳时间(InS)/1.21.41.5分闸特性分闸时间(InS)/34.23434.3三相不同期(InS)/0.3合分时间(ms)/35.635.135.539003423-01-VEP2-001合闸特性合闸时间(ms)/5857.858.1三相不同期(ms)/0.3弹跳时间(ms)/1.41.81.4分闸特性分闸时间(ms)/33.93434三相不同期(ms)/0.1合分时间(ms)/3636.336.139003423-01-VEP2-008合闸特性合闸时间(ms)/61.461.261.3三相不同期(JnS)/0.2弹跳时间(ms)/1.41.31.7分闸特性分闸时间(ms)/343434.2三相不同期(ms)/0.2合分时间(ms)/3535.235.239003423-01-VEP2-006合闸特性合闸时间(ms)/60.660.660.7三相不同期(InS)/0.1弹跳时间(ms)/1.31.31.4分闸特性分闸时间(InS)/32.832.732.8三相不同期(ms)/0.1合分时间(ms)/34.534.535.439003423-01-VEP2-005合闸特性合闸时间(ms)/64.664.264.7三相不同期(ms)/0.5弹跳时间(ms)/2.62.81.3分闸特性分闸时间(InS)/34.634.634.7三相不同期(ms)/0.1合分时间(ms)/35.936.335.839003423-01-VEPl-OOl合闸特性合闸时间(ms)/61.361.361.6三相不同期(ms)/0.3弹跳时间(ms)/2.52.81.3分闸特性分闸时间(ms)/34.33434.1三相不同期(ms)/0.3合分时间(ms)/35.535.235.139003423-01-VEP2-004合闸特性合闸时间(ms)/61.361.061.2三相不同期(InS)/0.3弹跳时间GnS)/1.61.61.7分闸特性分闸时间(InS)/34.534.734.3三相不同期(ms)/0.4合分时间(ms)/36.236.535.939003423-01-VEP2-003合闸特性合闸时间(ms)/60.160.360.4三相不同期(InS)/0.3弹跳时间GnS)/2.92.82.7分闸特性分闸时间(InS)/34.434.234.2三相不同期(ms)/0.2合分时间(ms)/36.235.735.739003423-01-VEP2-002合闸特性合闸时间(ms)/60.760.260.5三相不同期(ms)/0.5弹跳时间(ms)/1.51.41.4分闸特性分闸时间(ms)/35.135.135.2三相不同期(JnS)/0.1合分时间(ms)/36.536.236.5试验环境环境温度：10湿度:50%试验日期：2021.12.25试验设备DB8001断路器动作特性测试仪武汉大洋5、断路器分、合闸线圈绝缘电阻、直流电阻测量：断路器编号线圈直流电阻(C)绝缘电阻(MC)39003423-01-VEP2-007合闸线圈207.219200分闸线圈207.11730039003423-01-VEP2-001合闸线圈20715600分闸线圈206.61440039003423-01-VEP2-008合闸线圈206.511700分闸线圈206.21730039003423-01-VEP2-006合闸线圈207.213700分闸线圈206.21550039003423-01-VEP2-005合闸线圈206.713500分闸线圈206.21220039003423-01-VEPl-OOl合闸线圈207.119100分闸线圈206.61130039003423-01-VEP2-004合闸线圈205.811700分闸线圈206.11320039003423-01-合闸线圈206.515200VEP2-003分闸线圈205.71170039003423-01-VEP2-002合闸线圈205.715800分闸线圈205.917500试验环境环境温度：IOeC湿度:50%试验日期：2021.12.25试验设备FLUKE17B+福禄克S1-552/2绝缘电阻表megger6、断路器分、合闸线圈最低动作电压测量：断路器编号合闸(V)分闸(V)39003423-01-VEP2-00711910939003423-01-VEP2-00110610039003423-01-VEP2-00812110439003423-01-VEP2-00611610439003423-01-VEP2-00512211039003423-01-VEP1-00111610439003423-01-VEP2-00411610839003423-01-VEP2-00311210639003423-01-VEP2-002Ill103技术要求分闸线圈在大于65%额定操作电压时可不分闸；合闸线圈在大于85%额定操作靠分闸，在小于30%额定电压时可靠:电压时可靠合闸；试验环境环境温度：IOeC湿度:50%试验口期：2021.12.25试验设备DB8001断路器动作特性测试仪武汉大洋7、断路器操动机构试验：断路器编号操动机构试验操作电压操作次数结果39003423-01-VEP2-007在(85%T10%)Un下进行合闸3可靠动作在(65%-110%)Un上进行分闸3可靠动作在30%Un下进行分闸3可靠不动39003423-01-VEP2-001在(85%-110%)Un下进行合闸3可靠动作在(65%-110%)Un上进行分闸3可靠动作在30%Un下进行分闸3可靠不动39003423-01-VEP2-008在(85%710%)Un下进行合闸3可靠动作在(65%-110%)Un上进行分闸3可靠动作在30%Un下进行分闸3可靠不动39003423-01-VEP2-006在(85%-110%)Un下进行合闸3可靠动作在(65%-110%)Un上进行分闸3可靠动作在30%Un下进行分闸3可靠不动39003423-01-VEP2-005在(85%-110%)Un下进行合闸3可靠动作在(65%-110%)Un上进行分闸3可靠动作在30%Un下进行分闸3可靠不动39003423-01-在(85%-110%)Un下进行合闸3可靠动作VEPl-OOl在(65%-110%)Un上进行分闸3可靠动作在30%Un下进行分闸3可靠不动39003423-01-VEP2-004在(85%-110%)Un下进行合闸3可靠动作在(65%-110%)Un上进行分闸3
