路由器基本配置(上).ppt

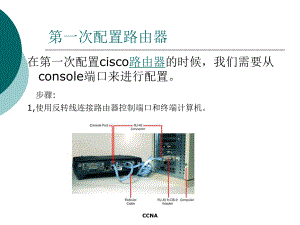

CCNA第一次配置路由器在第一次配置cisco路由器的时候，我们需要从console端口来进行配置。 步骤:1,使用反转线连接路由器控制端口和终端计算机。 CCNA第一次配置路由器2、配置终端或PC的终端仿真软件。具体配 置见下图： CCNACISCO路由器主机名设置在在网络网络上，上，cisco路由器路由器必须要有一个唯一的主机名，所以必须要有一个唯一的主机名，所以在配置在配置cisco路由器时的第一个任务就是为路由器配置主机路由器时的第一个任务就是为路由器配置主机名。名。 在全局配置模式(config)#hostname XXX(主机名)配置命令如下: CCNA配置进入特权模式的密码配置进入特权模式的密码 1、router(config)#enable password cisco 2、router(config)#enable secret cisco(密文)向翀向翀控制端口密码设置配置控制端口的用户密码配置控制端口的用户密码 1、router(config)#line console 0 命令解释：命令解释：进入控制线路配置模式。 2、router(config-line)#login 命令解释：命令解释：开启登陆密码保护 3、router(config-line)#password cisco 命令解释命令解释:设置密码为cisco，这里的密码区分大小 写。CCNA配置配置VTY(telnet)登陆访问密码登陆访问密码1、router(config)#linevty 0 4命令解释命令解释:进入VTY配置模式。2、router(config-line)#login 命令解释：命令解释：开启登陆密码保护3、router(config-line)#password cisco 命令解释命令解释:设置密码为cisco，这里的密码区分大小写。CCNA路由器以太网端口地址的配置路由器以太网端口地址的配置1、在特权模式下进入全局配置模式。 router#configure terminal2、进入第一个以太网接口。 router(config)#interface e 03、这时，命令提示符变为router(config-if)#，在提示符后输入以下命令为接口配置私有IP地址192.168.0.1，使用默认子网掩码255.255.255.0。 router(config-if)#ip address 192.168.0.1 255.255.255.04、在默认情况下，cisco路由器的接口是在关闭状态下的，我们需要键入“no shutdown”命令来激活接口。router(config-if)#no shutdownCCNA为路由器配置多个IP地址在以太网接口配置模式下输入ip address 192.168.1.1 255.255.255.0 secondary ”命令就可以增加IP地址为192.168.1.1的地址CCNA配置路由器的串口配置路由器的串口 1、在全局模式下键入命令“interface serial 0”进入到串行接口配置模式下。 2、每一个连接的串行接口都必须有一个IP地址和子网掩码来转发IP数据包，我们可以在接口配置模式下键入“ip address ”的命令来配置串行接口的IP地址。 3、如果串行接口连接的是一个DCE设备，我们还需要为串行接口配置一个时钟频率，如果是DTE设备则不需要。 4、在默认情况下，cisco路由器的接口是在关闭状态下的，我们需要键入“no shutdown”命令来激活接口，如果因为管理的要求，需要关闭一个接口，可以在相应的接口模式下键入“shutdown”就可以管理性关闭这个接口了。 CCNA配置如下图CCNA设置登录欢迎语 1、进入路由器的全局配置模式下。 router#configure terminal 2、为路由器设置一个“welcome to qinghua IT”的欢迎标语。 router(config)#banner motd #welcome to qinghua IT # 3、保存配置文件到NVRAM中。 router(config)#copy running-config startup-config CCNA设置空闲超时时间1.从全局配置模式进入线路配置模式,进入控制台口线路: RTA (config)#line console number 2.设置当键盘多少时间内无动作,自动被路由器弹出到用户模式以外,即退出.RTA(config-line)#exec-timeout minute second CCNA启用光标跟随所谓光标跟随,是指当输入命令的时候,不会被一些日志信息或debug 命令产生的调试命令所冲断. RTA (config)#line console number RTA (config-line)#logging synchronous CCNA常用查看命令(show) 在网络中，网络管理员应该随时了解路由器的各种状态，以 便及时的排除故障。 show命令可以同时在用户模式和特权模式下运行，“show ？”命令来提供提供一个可利用的show命令列表。 show interfaces：显示所有路由器端口状态，如果想要显示特定端口的状态，我们可以键入“show interfaces”后面跟上特定的网络接口和端口号即可，如：router#show interfaces serial 0/1。 show controllers serial：显示特定接口的硬件信息。 show clock：显示路由器的时间设置。 show flash：显示flash存储器信息以及存储器中的IOS映象文件。show version：显示路由器信息和IOS信息。show arp：显示路由器的地址解析协议列表。
