码垛机联锁装置的研究结题报告.docx

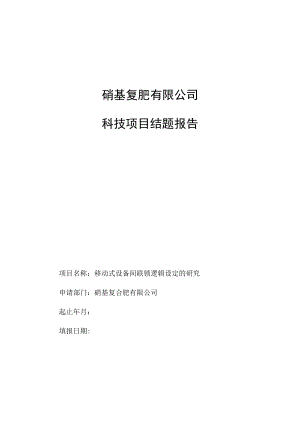

硝基复肥有限公司科技项目结题报告项目名称：移动式设备间联锁逻辑设定的研究申请部门：硝基复合肥有限公司起止年月：填报日期:1、序言（问题的提出、研究的动机）码垛机在运行中需来回变换作业地点，各岗位现场操作工距离较远，异常情况出现停运时，上游设备无法自动停车，待现场操作人员将上游各条皮带停车后，码垛机容易出现积料现象，给生产稳定运行带来较大隐患，根据装置人员掌握的电仪知识，在码垛机与上游设备安装移动式连锁设备，彻底解决了移动设备和多台固定设备无法连锁的疑难问题。2、理论依据码垛机与上游皮带及自动包装，安装无线转换器实现点对点的开关远传信号功能，使发射和接收信号端输入输出对应，通过安装码垛机下料皮带停止按钮SBl输入在开关常开点，经发射电源7VDC发出信号，常开点闭合发射信号发出，码垛机停车时，码垛机控制器发出信号给上游各设备，接收器取220V电源经线路变压24V和现场操作柱310米皮带常开点SBI停止按钮并联，使上游310米和各条皮带自动停车，同时给包装岗位声光报警信号，实现自动包装机和输送系统及移动设备码垛机连锁停车。接毛会线回开龙柜运行指示现场运行我场停止亚场手动启动DCS停止Wb动停止公共潴3、研究目标在码垛机或其它设备出现异常情况时，保证现场操作人员和设备的安全，同时将异常情况的影响降至最小，能够到达顺利开车的目的。4、研究方法主要针对如何实现移动式设备和固定式设备无线连锁停止装置，彻底解决移动式码垛机和皮带无法连锁的疑难问题，规避码垛机停车状态下的风险。5、研究的主要内容码垛机停车时，码垛机控制器发出信号给固定式皮带的操作柱，发出常闭点信号，使皮带接收信号停车，同时包装岗位就接收到报警声光，停止罐装。实现了包装灌装和输送系统连锁停车，使成品灌装和码垛装车过程不会出现挤烂袋子、成品袋子拥挤积料。6、研究过程概述(1)研发人员根据国内外现有技术情况和声光信号发射进行市场调研，然后提出研发方案。(2)装置组织电仪技术人员、装置相关人员及现场操作工对方案可行性进行论证，进一步完善，并批准了项目方案。(3)研发项目小组在负责人领导和协调下，落实人员、物资、资金，进行有计划设计及试验。(4)公司经理负责对该项目实施的监督鞭策，审查项目的人力资源配备、资金的准备、设备仪器的配备是否落实，是否形成了阶段性成果。7、研究成果(概括性描述、列出图表、研究假设的检验结果)实现了移动式设备和固定式设备无线连锁停止装置，彻底解决了移动式码垛机和皮带无法连锁的疑难问题,使用效果可靠，规避了码垛机停车状态下的风险,而且也节约了人员和降低劳动力，原来装车人员和皮带操作工每停车时就是比较紧急的停止，并且还要停止制动包装机停止罐装，占用人员多，改造安装连锁后码垛机停车就使前工序皮带自动停车，并且包装岗位就接到报警声光停止罐装。实现了包装灌装和输送系统连锁停车，成品灌装和码垛装车提供了安全开、停的保隙。4电阻.5皮带机8、在公司生产经营中的应用装置共有六套生产线，四套硝基复合肥生产线，两套尿基复合肥生产线，均已安装声光发射器和接受器，已全部达到设备连锁停车。9、存在的问题或研究的局限性。无。项目负责人意见项目负责人：日期：门查见部审意部门领导：日期：司审员意见公评委会见主任：日期：公司领导：日期：
