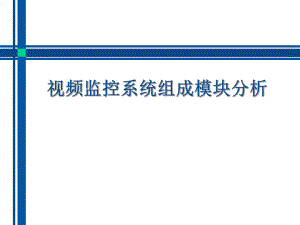

视频监控系统组成模块分析视频监控系统组成模块分析一、模拟视频监控系统组成模块分析二、数字视频监控系统组成模块分析三、网络视频监控系统组成模块分析一、模拟视频监控系统组成模块分析一、模拟视频监控系统组成模块分析该系统有四大模块组成，分别为：1.视频采集模块2.信号传输模块3.切换控制模块4.显示记录模块一、模拟视频监控系统组成模块分析一、模拟视频监控系统组成模块分析1.视频采集模块采集模块的作用在于将外部的光信号转换成可控的电信号。其视频采集的设备包括：摄像机、镜头、防护罩、支架、解码器、视频分配器一、模拟视频监控系统组成模块分析一、模拟视频监控系统组成模块分析2 .信号传输模块信号传输设备包括信号收发器、信号放大器、铜缆、光缆，主要功能是实现视频信号的上行传输及控制信号的下行传输，设备有：各类线缆及连接器信号收发器信号放大器一、模拟视频监控系统组成模块分析一、模拟视频监控系统组成模块分析3 .切换控制模块切换控制设备包括矩阵控制器、控制键盘、控制码发生器，主要用来负责视频信号的切换以及前端设备的控制。设备有：矩阵控制码发生器键盘人机界面一、模拟视频监控系统组成模块分析一、模拟视频监控系统组成模块分析4 .显示与记录设备显示与记录设备包括监视器、画面分割器、磁带录像机。主要功能是把从现场传来的电信号在监视器设备上进行图像显示或记录。设备有：多画面处理器多画面分割器监视器录像机二、数字视频监控系统组成模块分析二、数字视频监控系统组成模块分析数字视频监控系统的三大特点：1.数字视频监控系统的标志性产品是硬盘录像机（DVR），起始于1990年代。2.硬盘录像机的实质是集音视频编码压缩、网路传输、视频储存、远程控制、解码显示等功能为一体的计算机系统3.主要构成有：视频采集卡、编码压缩程序、储存设备、网路接口和软件体系二、数字视频监控系统组成模块分析二、数字视频监控系统组成模块分析数字视频监控系统的本质说明：硬盘录像机并非完全的数字化设备，与模拟系统的摄像机的连线方式相同，仍然采用同轴线缆而非网络接口，DVR实质为半模半数的设备。DVR视频采集卡的AD芯片将模拟信号转换为数字信号，之后编码压缩，然后写到硬盘录像机的硬盘中，远程客户端可通过网络进行视频资源的访问。AD芯片：二、数字视频监控系统组成模块分析二、数字视频监控系统组成模块分析数字视频监控系统的模块组成：1.硬盘录像机2.编码压缩算法芯片1.硬盘录像机PC式DVRPC式DVR采用工业主板加视频采集卡架构，软件建立在Windows或Linux操作系统上。嵌入式DVR二、数字视频监控系统组成模块分析二、数字视频监控系统组成模块分析1.编码压缩算法MPEG-4是为在国际互联网络上或移动通信设备（例如移动电话）上实时传输音/视频讯号而制定的最新MPEG标准，MPEG4采用Object Based方式解压缩，压缩比指标远远优于以上几种，压缩倍数为450倍(静态图像可达800倍)，分辨率输入可从320 240到1280 1024，这是同质量的MPEG1和MJEPG的十倍多。二、数字视频监控系统组成模块分析二、数字视频监控系统组成模块分析网络摄像机IPC视频编码器DVS网络录像机NVR视频内容分析VCA中央管理平台CMS解码设备Decoder三、网络视频监控系统组成模块分析三、网络视频监控系统组成模块分析总结总结视频监控的核心分一下板块：1.光学成像器件CCD感光半导体CMOS2.视频编码压缩芯片DSP芯片ASIC芯片3.视频管理平台
