SE培训课件.ppt

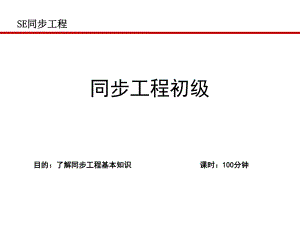

SESE同步工程同步工程同步工程初级目的：了解同步工程基本知识目的：了解同步工程基本知识 课时：课时：100100分钟分钟SESE同步工程同步工程课程目录一、同步工程简介二、SE 基本知识三、课程总结SESE同步工程同步工程一、同步工程简介 同步工程（SE），亦称工艺同步工程（PSE ),是对产品开发及其相关（制造和支持等）过程进行集成、并行的系统化工作模式。它特指工艺审核与产品研发同步，协助产品设计部门优化产品制造工艺，改善并提高产品的可制造性，辅助产品更容易在制造阶段实现。 由于工艺及相关过程的提前介入，将原本要留到工艺实施或者其他相应阶段时才可能会暴露的问题提前至产品研发期暴露并予以解决，以期使产品研发和后期的工艺实施等尽量实现无缝对接，通过防止产品研发和生产实际脱节来缩短车型的研发周期、降低研发的成本投入同时整合并提高整车的车身质量。SESE同步工程同步工程二、SE基本知识1、定位孔凸起1. 孔的凸起有利于加大硬度、强度增加2. 凸起有利于防止漏水La1. 孔的位置一般垂直于面。垂直线在一个面上 2. 孔的直径最好的范围 ( 最小 : 8,10, 中等 : 10,15,最大 : 20,25, 特殊 : 6 )3. 两孔之间的距离a / 件的长度L 0.64. 测量孔时，孔的位置必须垂直一个面5. 一般在件上有2个定位孔(特殊情况:为 1个)SESE同步工程同步工程二、SE基本知识1、定位孔AAdSec. A-Aa角度万一不可能落下出销孔为定位孔。a : 孔与件的距离d : 孔的直径一般 : a4+tan(30) 0.3 （角度为60度）特殊 : a4+tan(45) 1 （角度为90度） YXyx1.定位块与压紧块( 两定位块、压紧块之间的距离x,y / 冲压件的尺寸X,Y 0.6)2. 定位块、压紧块的尺寸 20 (块的倒角=2mm)1、定位孔SESE同步工程同步工程二、SE基本知识1、定位孔d1d2d1 16 planed2 30 planed2d1d1 12 d2 24 SESE同步工程同步工程二、SE基本知识2、定位销ld1. 定位销于凸出件的距离最小为 5mm.2. 例 I定位孔 10 d = 16例 II定位孔 10 d = 定位孔的直径 + 6l 5mmSESE同步工程同步工程二、SE基本知识3、搭接dR-end搭接边 : d 2mm( 特殊情况 : d 1mm )焊点d使焊点的两个件搭接的更紧，减少件的变形d 2mm (一般) d 1.5mm (特殊)(最特殊 : d 1mm)尽可能少于 3 层焊接SESE同步工程同步工程二、SE基本知识4、焊点dug定位块 : u 焊枪的尺寸 : gd=(u/2+g/2)+2例 I : d (19/2 + 35/2) + 2 = 29 mm例 II : d (16/2 + 30/2) + 2 = 25 mm一般情况, d=29mmd1=2mmSESE同步工程同步工程二、SE基本知识4、焊点最小焊接距离例 I : 2层焊 :选择薄板例 II : 3 层焊 : 选择厚板 选择3层焊中最上面的或最下面的件板厚最小焊接距离一般钢t20t高强度钢t20t+5特高强度钢t20t+10SESE同步工程同步工程二、SE基本知识4、焊点t1 : 上面t2 : 中间t3 : 下面焊点层数 3 ( special : 4 )厚度( t1 + t2 + t3 ) 5板厚困难度over 0.8mmover 0.6mmunder 0.6mm上面/下面 困难度0.71.340.50.69,1.351.670.49, 1.68位置困难度向下, width垂直向上板厚板厚等级位置O 好 一般 不好SESE同步工程同步工程二、SE基本知识4、焊点外漏焊点点焊和二保焊的间距SESE同步工程同步工程二、SE基本知识5、二保焊首选平焊，尽量不用立焊，避免仰焊尽量避免的几种情形SESE同步工程同步工程二、SE基本知识6、涂点胶SESE同步工程同步工程二、SE基本知识7、装配避免三面贴合R1 6R2=(R1+4)R15R2=(R1+2)避免拐角干涉SESE同步工程同步工程二、SE基本知识7、装配In case of reducing matching layer of panelsUnacceptable area for spot markSESE同步工程同步工程二、SE基本知识7、装配螺栓装配SESE同步工程同步工程二、SE基本知识7、装配Hinge mounting area1) Same plane for upper and lower area2) Be parallel with car line3) Give some seat for hinge mountingHingemountingarea1) Same plane for upper and lower area2) Be parallel with car line3) Give some seat for hinge mountingSESE同步工程同步工程三、小结 SE是一个庞大的系统，包含的内容很多，有些我们只能定性的了解，知道大概的设计原则，在实际过程中摸索一些经验；有些能定量的，不管是理论值还是经验值，知道了这些具体的数值，我们在做SE分析时，才能有根据的准确判断设计是否合理，是否需要改进，从制造工艺的角度看，能否被制造出来，需要我们大家不断的在实际中历练、总结和经验的积累。
