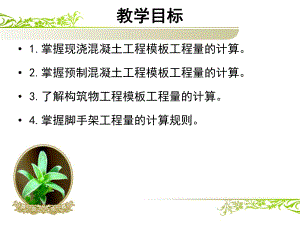

教学目标教学目标 1.掌握现浇混凝土工程模板工程量的计算。 2.掌握预制混凝土工程模板工程量的计算。 3.了解构筑物工程模板工程量的计算。 4.掌握脚手架工程量的计算规则。模板工程模板工程模板工程模板工程 按构件划分： 基础模板 柱模板 梁模板 墙模板 板模板 其他模板（楼梯、台阶）现浇砼基础模板现浇砼基础模板例：现浇钢筋混凝土独立基础如图所示，采用木模例：现浇钢筋混凝土独立基础如图所示，采用木模板支撑，计算基础的模板工程量。板支撑，计算基础的模板工程量。现浇砼柱模板现浇砼柱模板1 1）构造柱模板）构造柱模板构造柱按图示外构造柱按图示外露部分计算模板露部分计算模板面积。面积。留马牙槎留马牙槎的按最宽面计算的按最宽面计算模板宽度。模板宽度。现浇砼梁模板现浇砼梁模板现浇砼板模板现浇砼板模板现浇砼墙模板现浇砼墙模板其他现浇砼模板其他现浇砼模板预制砼模板预制砼模板构筑物模板构筑物模板脚手架工程脚手架工程 1.1.综合脚手架综合脚手架（按建筑面积计算 ） 综合內容包括外墙砌筑和装修用单排、双综合內容包括外墙砌筑和装修用单排、双排外脚手架；内墙砌筑用立杆式单排里脚排外脚手架；内墙砌筑用立杆式单排里脚手架和工具式里脚手架。适用计算建筑面手架和工具式里脚手架。适用计算建筑面积的一切建筑物。积的一切建筑物。 脚手架工程脚手架工程 2.外脚手架（按所服务对象的垂直投影面积计算） 3.里脚手架（按所服务对象的垂直投影面积计算） 4.悬空脚手架（按搭设的水平投影面积计算 ） 5.挑脚手架 （按搭设长度乘以搭设层数以延长米计算 ） 6.满堂脚手架（按搭设的水平投影面积计算 ）脚手架工程脚手架工程 注：使用综合脚手架时，不再使用外脚手架、里脚手架等单项脚手架；综合脚手架适用于能够按“建筑面积计算规则”计算建筑面积的建筑工程脚手架，不适用于房屋加层、构筑物及附属工程脚手架。 同一建筑物有不同檐高时，按建筑物竖向切面分别按不同檐高编列清单项目。 脚手架工程脚手架工程 注： 建筑物的檐口高度是指设计室外地坪至檐口滴水的高度（平屋顶系指屋面板底高度），突出主体建筑物屋顶的电梯机房、楼梯出口间、水箱间、瞭望塔、排烟机房等不计入檐口高度 垂直运输机械指施工工程在合理工期内所需垂直运输机械 同一建筑物有不同檐高时，按建筑物的不同檐高做纵向分割，分别计算建筑面积，以不同檐高分别编码列项 例：某高层如图所示，框剪结构，女儿墙高度为1.8米，由某总承包公司承包，施工组织设计中，垂直运输，采用自升式塔式起重机。 试列出该高层建筑物的垂直运输、超高施工增加的分部分项工程量清单。
