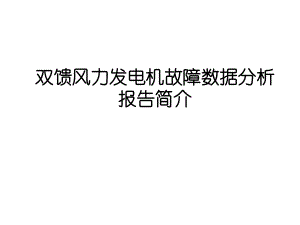

国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD双馈风力发电机故障数据分析双馈风力发电机故障数据分析报告简介报告简介国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD1 发电机数据概况 截止2013年4月27日，公司的主要有1.5MW、2MW和3MW等产品分布在全国153个风场项目，其中1.5MW风场项目143个，2MW风场项目6个(包括试验项目)和3MW风场项目4个(包括试验项目)，一共完成机组吊装4879台国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD2 发电机故障数据分布 2011年6月到2013年5月期间的各风场质量月报统计的数据，发电机故障数据总共约1660条。将这些数据进行分类整理，发电机故障高发的部位主要有以下几个方面：编码器、测温PT100、发电机轴承、集电环组件、接地碳刷组件、冷却风机及发电机本体。国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD 说明：由于公司目前总装机数约为4879台，而1.5MW机型装机数约为4662台，并网数达到3891多台，占总量的95%以上，故将1.5MW机型为例，处理分析发电机故障数据。国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD2.1 冷却风扇故障数据统计国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD2.2 集电环组件故障数据统计国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD2.3 集电环组件故障数据统计国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD2.4 接地碳刷组件故障数据统计国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD2.5 发电机本体故障数据统计国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD2.6 发电机轴承故障数据统计国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD2.7 发电机各部位测温PT100故障数据统计国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD3 发电机故障原因分析及现场处理措施 报告的故障原因分析及现场处理措施内容主要来源于质量月报、质保部现场问题反馈和与供货厂家的技术交流得到的资料，以及一些电机工程手册。然后通过整理，分析所得到的故障处理方法。国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD3.1 冷却风扇故障分析及处理措施3.1.1 冷却风扇电机故障分析及处理措施： 1、冷却电机三相绕组阻值不平衡，或绕组短路，可能是绕组绝缘击穿，烧毁； 2、电机轴承烧毁，导致转子扫膛，风扇叶片损坏； 3、电机安装底脚损坏，安装支架损坏，由于长期工作在不稳定振动环境下。： 直接更换冷却风扇电机，紧固冷却风扇回路接线，将冷却电机作为备品备件；国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD： 1、由供应商跟踪，监造冷却电机生产的相关工艺流程，加强电机生产过程的质量保证； 2、由冷却电机生产厂家优化电机结构设计，提高电机对现有工况的适应性，如采用高温润滑脂，选型大型号轴承，优化轴承润滑结构等措施； 3、改善冷却电机的机械安装结构，减小机组振动对其产生的不良影响。国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD3.1.2 冷却风扇电机的电容问题（湘电）： 1）电容质量不好； 2）电容的耐压及容量不够； 3）大电流冲击； 4）电压问题。： 当发现该故障时，更换烧毁的电容，同时根据实际运行情况，选用容量较大的电容，提高通过电流余量，另外在选择备品电容时，要采用正规，优质电容。国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD3.1.3 其它问题的处理措施：1、冷却风扇无法正常工作，或丢失风扇的工作信号2、风扇机械安装松动，风扇整体振动剧烈。3、冷却风扇无法正常工作，或测温监控报警：1、先检查冷却电机是否损坏，检查正常后，沿冷却风扇线路分段检查线路的导通情况，找到故障部位，修复并紧固整条线路；2、紧固风扇机械安装，如螺栓，安装支架等，如有损坏，要立即更换。国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD3.2 集电环组件和接地碳刷组件故障分析及处理措施： 常见的故障表现是磨损故障，其中分为正常运行磨损（大多数磨损故障属于此类）和非正常磨损，少数故障为主碳刷磨损严重或磨损报警失效，导致集电环烧灼，磨损，甚至集电环组件整体烧毁。： 根据主控报警或定期巡检的结果，更换主碳刷，并且清理积存的碳粉，检查接线，根据现场情况，打磨集电环。国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD3.3 编码器组件故障分析及处理措施：1、不能正常旋转工作，或丢失转速信号；2、线路不通，丢失转速信号；3、编码器不能正常工作，振动异常。：1、检查编码器整个回路，确定故障位置，紧固整个编码器回路接线，如有损坏，更换编码器，通讯端口，或线缆，如屏蔽线，通讯线等；2、确认编码器机械部件损坏，如编码器传动轴，编码器支架等，立即更换，并检查线路。国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD3.4 发电机本体故障分析及处理措施： 发电机接线松动问题、绕组损坏等，另外还有风电机组其他组件引发的其他原因不明的故障，导致发电机不能正常运行。： 针对发电机各部件和发电机周围的风电机组设备，分步排查，如果无法排除故障，应立即联系发电机供应商，共同解决。国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD3.5 发电机轴承故障分析及处理措施：1、运行时电机发出异响，轴承温度监控偏高，或报警；2、线路不通，丢失测温信号，或测温信号异常。：1、对轴承进行加注油或清油处理，同时检查轴承废油的排出是否通畅，必要时拆卸轴承外盖，清理废油脂，疏通轴承润滑油路；2、联系供货商，监测轴承振动频谱是否正常，确认损坏后，及时更换。国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD3.6 测温PT100故障分析及处理措施： 测温信号丢失，信号异常，PT100线路电阻值异常等。： 1、使用仪表测量PT100的回路，确定PT100损坏后，若坏件是绕组PT100，直接更换备用测温PT100； 2、若轴承测温PT100，或冷却系统测温PT100，可直接更换新的PT100； 3、如果线路出现问题，则更换问题线缆，如屏蔽线和通讯线等，再紧固测温PT100的整个回路。国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD专题：湘电发电机转子导电杆问题： 转子断路故障，初步认定绕组出线导电杆接触面过流而烧损，从现场故障分析表明确实为导电杆上部与转子出线导电片连接处烧损，造成转子断路。： 导电杆在轴孔内没应采取固定措施，在发电机运行时产生的持续振动及离心力的作用下造成紧固螺栓松动，或者装配过程中螺栓未拧到位，使导电杆与导电片未充分接触，电密变大，从而导致严重发热。国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD： 1）螺栓松动 该处紧固为铜螺栓紧固方式，导电杆在轴孔内没有采取固定措施，在电机长期运行过程中由于离心力的作用下导致螺栓松动，使连接部位接触面减小，电流密度过大，产生拉弧发热烧损。 2）实际接触面较小 由于该处导电排为拉制成型，个别接触面部位存在不平整现象，母排变形使接触部位实际接触面减小，电密过大，连接部位严重发热烧损。国电联合动力技术有限公司GUODIAN UNITED POWER TECHNOLOGY COMPANY LTD：1）改进导电杆的固定结构，避免电机运行中的离心力及振动对连接处的影响；2）增加导电杆与导电排间的有效接触面积，降低电流密度，减少发热。： 目前整改后的1.5MW发电机正常运行，现场人员跟踪监控，定期检查。同时，湘电厂家还对2MW和3MW双馈发电机导电杆设计进行整改，整改工作正在进行中。
