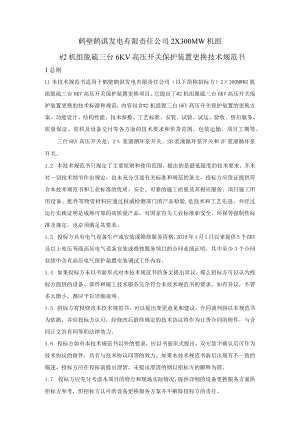

鹤壁鹤淇发电有限责任公司2×300MW机组#2机组脱硫三台6KV高压开关保护装置更换技术规范书.docx

鹤壁鹤淇发电有限责任公司2X300MW机组#2机组脱硫三台6KV高压开关保护装置更换技术规范书1总则Ll本技术规范书适用于鹤壁鹤淇发电有限责任公司（以下简称招标方）2×300MW#2机组脱硫三台6KV高压开关保护装置更换项目。它提出了#2机组脱硫三台6KV高压开关保护装置更换的技术标准和规范，内容包含#2机组脱三台6KV高压开关保护装置的更换方案、功能设计、结构性能、技术参数、工艺标准、安装、试验、试运、验收、售后服务、质量保证、资料及设备交付等各方面的技术要求和供货范围、包装运输、项目工期等。三台6KV高压开关是：2浆液循环泵开关、2B浆液循环泵开关和2F浆液循环泵开关。1.2 本技术规范书只规定了主要原则和使用范围，提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，投标方应保证提供符合本技术规范书和工业标准的优质、安全、可靠的施工质量及其相应服务。项目施工所用设备、配件等物资材料应通过权威检测部门的产品检验,是技术和工艺先进，并经过运行实践证明是成熟可靠的高质量产品。对国家有关工业标准和安全、环保等强制性标准及规定，也必须满足其要求。1.3 投标方具有电气设备生产或安装或维修服务资格，2019年1月1日以来提供5个6KV及以上电压等级高压电气设备安装或维修服务项目的合同业绩证明，其中至少3个合同业绩中含有高压电气保护装置安装调试工作内容。1.4 如果投标方未以书面形式对本技术规范书的条文提出异议，那么招标方可以认为投标方提供的设备、部件和施工技术服务完全符合本技术规范书的要求。如有异议，不管多么微小，都应予以详细说明。1.5 招标方有权修改本技术规范书，可以提出变更意见和建议。合同谈判将以本规范书为依据，并经投标方认可，经修改后最终确定的技术协议将作为订货合同的附件，与合同正文具有同等的法律效力。1.6 投标方如有本技术规范书以外的要求，应以书面形式提出，双方签字确认后可作为技术协议的附件，具有与技术协议同等的效力。如果本技术规范书前后出现有不一致的描述，投标方应在投标前提出澄清，未提出澄清的则以招标方的解释为准。1.7 投标方应充分考虑本项目的特点和现场实际情况，提供详细的设备更换服务方案供招标方参考，但招标方认可的设备更换服务方案并不解除投标方的责任。1.8 对本技术规范书中所供设备的数据和参数，投标方须全面核实，对重要参数有差异时，应以更有利于设备安全运行、项目质量为原则，必要时进行性能测试,确保更换后的设备整体状况良好。1.9本项目完工后的整体验收按招标方现场设备验收管理制度进行。1.10本技术规范书的解释权归招标方所有。1.11本技术规范书未尽事宜，由招标方和投标方协商确定。2技术规范及标准三台6KV高压开关保护装置更换、试验、性能测试等必须遵守下列标准，但不仅限于下列标准。如果本技术规范书同下列标准矛盾或不一致时，按较高标准执行。DL/T5153-2018火力电厂厂用电设计技术规定GB50060-20173-1IOkV高压配电装置设计规范SDJ5-85高压配电装置设计技术规定SDJ9-87电测量仪表装置设计技术规定IEC-60298额定电压IKV以上52KV及以下高压交流金属封闭开关设备和控制设备GB3906-20203-35kV交流金属封闭开关设备GB1984-2014交流高压断路器JB/T3855-2008高压交流真空断路器GBI1022-2020高压开关设备通用技术条件GB/T11022-2020高压开关设备和控制设备标准的共用技术要求DL402-2016交流高压断路器订货技术条件DL403-201712-35KV户内交流高压断路器订货技术条件DL404-2018户内交流高压开关柜订货技术条件DL/T5044-2014电力工程直流系统设计技术规程GB/T50063-2017电力装置电测量仪表装置设计规范DL/T5136-2019火力发电厂、变电所二次接线设计技术规程GB50062-2018电力装置的继电保护和自动装置设计规范DL/T5147-2018电力系统安全自动装置设计技术规定GB/T14285-2018继电保护和安全自动装置技术规程DL/T720-2016电力系统继电保护及安全自动装置柜（屏）通用技条件GB50147-2010电气安装工程高压电器施工及验收规范3设备规范3. I设备概况2A浆液循环泵、2B浆液循环泵和2F浆液循环泵电源开关柜，安装于脱硫集控楼六楼层脱硫6KV段配电室。三台开关柜均为江苏长江电器股份有限公司产品，开关本体均采用厦门ABB开关有限公司产品，其中2A、2B浆液循环泵电源开关本体为真空接触器一熔断器组合型式（F-C）,2F浆液循环泵电源开关本体为真空断路器型式。三台高压开关设备生产日期为2006年12月，于2007年03月正式投运。3.2开关柜型号及主要技术参数脱硫2A、2B、2F浆液循环泵6KV电源开关柜型号及技术参数开关柜型号KYN28A-12额定电流200A主母线额定电流2260A额定电压6.OKV额定短路开断电流电流4KA（2A2B浆液循环泵开关）40KA（2F浆液循环泵开关）防护等级IP42额定短路关合电流（峰值）IokA（2A、2B浆液循环泵开关）IoOkA（2F浆液循环泵开关）设计等级II4S额定短时耐受电流50KA出厂编号额定峰值耐受电流（峰值）出厂日期2006年12月3.3开关本体型号及主要技术参数脱硫2A、2B浆液循环泵6KV电源开关本体型号及技术参数开关本体型式户内交流金属铠装中置式开关本体型号KYN28A-12-F-C接触器型号3TL6123控制回路电压DC220V接触器工作电流3.OA额定电压6.OkV接触器极限开断电流5kA额定电流160A熔断器型号WFMAJ额定频率50Hz熔断器额定电流160A防护等级IP4X熔断器预期开断电流50kA出厂日期2006年12月脱硫2F浆液循环泵6KV电源开关本体型号及技术参数开关型式真空断路器（中压户内开关）额定频率fr50HZ开关型号VD4M1212-40额定电流Ie1250A额定电压Ur12kV操作电压（AC/DC）220V额定雷电冲击耐受电压75KV储能电机电压（AC/DC）220V额定短路开断电流40KA额定短路耐受电流4s,40KA额定操作顺序o0.3s-CoT80S-Co出厂日期2006年10月设备厂家MABB开关有限公司3.4开关保护装置型号及主要技术参数脱硫2A、2B、2F浆液循环泵6KV电源开关保护装置型号及技术参数装置型号NS941S装置交流电压（PT）IOOVAC,三相装置电源220VDCCT二次侧交流电流5A控制电源220VDC装置厂家南自电气说明：（1）三台6kV高压开关控制电源：220VDC；保护装置电源：220VDC；保护装置交流电压（三相）:100V；变送器电源：220VAC。（2）三台6kV高压开关都具有就地和DCS远方分、合闸操作功能，开关的运行状态、故障状态在开关柜就地和DCS画面上都有显示。4设备异常情况脱硫2A、2B、2F浆液循环泵6KV电源开关保护装置已运行17年超期服役，内部板卡电子元器件老化严重，时有故障发生，需更换。脱硫2A、2B、2F浆液循环泵6KV电源开关保护装置已运行17年超期服役，装置内部板卡电子元器件老化严重，时有故障发生，三台高压开关运行可靠性差，脱硫系统稳定运行存在隐患，开关保护装置需更换。5项目施工服务内容（投标方主要工作内容）5.1脱硫2A、2B、2F浆液循环泵6KV电源开关保护装置更换，开关原有保护装置及接线拆除。5.2三套新保护装置接入三台6KV开关柜电气控制回路，三台开关柜的电气控制回路改进设计。5.3 三套新保护装置安装、回路接线（按新设计），保护校验，信号传动，整体调试，带负载试运。5.4 项目其他相关工作和技术服务。6技术要求6.1 本项目三台6kV高压开关的保护装置均采用保护测控一体化装置，均选用南瑞电动机保护测控装置，与#1、#2机组6KV配电段高压开关保护测控装置改进所使用的装置相同，保持现场设备一致性。6.2 保护测控装置采用全封闭4U半层(1/2)标准机箱，可组屏安装，也可在开关柜就地安装，安装时必须在屏柜或开关柜内开孔位置的上下留有足够的空间用于装置的散热。机箱锁金，前面板采用贴膜，箱体防护等级：前面板IP50、箱体侧面IP40、后面板IP20(GB4208-2008)<>6.3 保护测控装置通过常规电磁式互感器采集模拟量，支持IEC61850规约。6.4保护测控装置性能特征6 .4.1高性能的通用型硬件，实时计算：采用32位高性能的双核处理器，核1完成保护运算与出口逻辑，核2实现事件记录、故障录波、人机接口、后台通信及打印等功能。高性能的硬件保证了装置在每一个采样间隔对所有继电器进行实时计算。7 .4.2软件模块化设计：装置提供完备的保护功能，各保护元件按模块化设计，相互独立，可灵活配置。6.4.3通信功能齐全：具有灵活的通信方式，可配2个100MbPS以太网接口，2个RS-485串口，1个RS-232打印串口。支持电力行业通信标准DLT667T999(IEC60870-5T03)和DLT860(IEC61850),还支持ModbusRTU>ModbusTCP规约。支持IOOMbpss超五类线或光纤通信接口。6.4.4调试维护方便：具有友好的人机接口和丰富的PC机辅助软件，方便装置设置和调试。6.4.5采用双重化采样及互校技术，确保保护采样的可靠性和保护行为的正确性。6.4.6采用整体面板、全封闭机箱，强弱电严格分开，在软件设计上也采取相应的抗干扰措施，对外电磁辐射也满足相关标准。6. 5保护测控装置功能配置电动机保护测控装置功能配置表类别序号功能描述段数/时限或数量说明1短路、启动时间过长、堵转保护（过流保护）3段在装置中体现为：过流hILIII段保护。2不平衡保护（零序过流保护/负序过流保护）2段在装置中体现为：负序过流I、II段保护，II段可选为反时限。3过负荷保护1段可选择跳闸或告警。4热过负荷保护1段分为过负荷告警与过负荷跳闸，具有热记忆及禁止再启动功能，实时显示电动机的热积累情况。5接地保护1段零序过流保护，可选为跳闸或告警。6零序过电压保护1段7过电压保护1段8低电压保护1段9功率保护1段可选择低功率或逆功率。10非电量保护3段IhIII段可选为告警。测控11遥信5路自定义遥信开入，事件顺序记录（SOE）O失步、非电量不用可扩展到10路。12遥测12个13遥控1组断路器遥控。14遥脉4个正、反向有功电度，正、反向无功电度。保护信息15在线监测信息保护测量、定值区号、装置参数、保护定值。16状态变位信息保护变位、保护压板、保护功能状态、装置运行状态、远方操作保护功能投退。17告警信息
